| Номер в госреестре | 89077-23 |
| Наименование СИ | Счетчики жидкости |
| Обозначение типа СИ | ZC 17 |
| Изготовитель | "TOKHEIM SOFITAM APPLICATIONS S.A.S.", Франция |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости ZC 17 (далее по тексту - счетчики) предназначены для измерений объема нефтепродукта.
К счетчикам данного типа относятся счетчики жидкости модификации ZC 17 80/80 зав. №№ 11569CD, 11573CD, 11571CD, 11568CD, 11570CD, 11572CD, 6140 CD, 7233 CD, 8267 CD, 6136CD, 12003CD, 6135CD, 12002CD, 6139CD, 6141CD, 6137 CD, 8268 CD, 6133 CD, 13103 CD, 14352 CD, 14353 CD, 7210 CD, модификации ZC 17 80/150 зав. №№ 6127CE, 6126CE, 6055,6058, 8010CE, 10742, 8241CE, 7099CE, 7101CE, 7100CE, 8124 CE, 8125 CE, 6073CE, 16083 CE, 11101 CE.
Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчики.
Конструктивно счетчики состоят из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчики, индицируется на роликовом отсчетном устройстве.

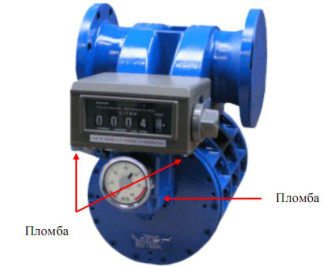

Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры. Схема пломбировки счетчиков представлены на рисунке 1.
Место нанесения знака утверждения типа
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристик | Значения характеристик | |
| ZC 17 80/80 | ZC 17 80/150 | |
| Диапазон измерений расхода жидкости, м3/ч | от 8 до 80 | от 15 до 150 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 | |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристик | Значения характеристик | |
| Измеряемая среда | топливо для реактивных двигателей по ГОСТ 10227-86 | |
| Характеристики измеряемой среды: | ||
| - температура, °С | от -40 до +50 | |
| - плотность в рабочем диапазоне температуры, кг/м3 | от 775,0 до 830,0 | |
| - максимальное давление жидкости, МПа | 1,0 | |
| - диапазон вязкости жидкости, мм2/с, не более | 800 | |
| Диаметр условного прохода, мм | 80 | 100 |
| Циклический объем, дм3 | 2,27 | 4,54 |
| Габаритные размеры, мм, не более: | ||
| - высота | 405 | 405 |
| - ширина | 370 | 497 |
| - длина | 320 | 432 |
| Масса, кг, не более | 56 | 85 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -55 до +60 | |
| - относительная влажность воздуха, %, не более | 95 при | +35°С |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 12 | |
| Средняя наработка на отказ, ч | 20 000 | |
наносится на переднюю панель корпуса механического сумматора в виде наклейки и на титульный лист паспорта типографским способом.
Т а б л и ц а 3 - Комплектность СИ
| Наименование | Обозначение | Количество |
| Счетчики жидкости ZC 17 80/80 | ZC 17 80/80 | 1 шт. |
| Счетчики жидкости ZC 17 80/150 | ZC 17 80/150 | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в паспорте в разделе «Методика измерений».
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
