| Номер в госреестре | 89079-23 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | LONHOT |
| Изготовитель | "Wuhan Lonhot Investment & Technology Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы LONHOT (далее - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода и/или оксида углерода (II) и продуктов неполного сгорания в пересчете на оксид углерода (II) (СОе) в дымовых и технологических газах, для технологического контроля и мониторинга в системах контроля выбросов.
Принцип действия газоанализаторов основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония и измерения суммарного содержания оксида углерода (II) и продуктов неполного сгорания в пересчете на оксид углерода (II) (СОе) путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика. Газоанализаторы выпускаются в 3 моделях:
1. LONOXT3000 в невзрывозащищенном исполнении,
2. LONOСМ6000 во взрывозащищенном исполнении,
3. SERVOCC6100 в невзрывозащищенном или взрывозащищенном исполнении.
Модели отличаются конструктивными исполнениями электронных и аналитических
блоков, типом и количеством выходных сигналов, модель SERVOCC6100 может оснащаться ячейкой для измерения СОе.
Конструктивно газоанализаторы состоят из двух блоков: электронного и аналитического. Каждый блок помещен в собственный корпус.
Соответствие аналитического и электронного блоков моделям газоанализаторов представлены в таблице 1.
Таблица 1 - Соответствие аналитического и электронного блоков моделям газоанализаторов
| Модель | Электронный блок | Аналитический блок |
| LONOXT3000 | LONOXT3Т | LONOXT3Р |
| LONOСМ6000 | LONOCM6Т | TES300Р |
| SERVOCC6100 | SERVOCC6^ | SERVOCC6№ |
| (SERVОСС61ТЕ*) | (SERVОСС61РЕ*) | |
| * для взрывозащищенного исполнения | ||
Газоанализаторы имеют функции самодиагностики.
При необходимости газоанализаторы оснащаются:
- дополнительным защитным, монтажным оборудованием;
- пневматическим блоком для ручного или автоматического регулирования подачи инструментального воздуха, поверочных газовых смесей к газоанализатору.
Газоанализаторы, в зависимости от конфигурации/ комплектации, имеют функции автоматической, ручной или удаленной настройки.
Газоанализаторы имеют интерфейсы: дисплей, аналоговый выход 4-20 мА, RS-485 протокол Modbus (в зависимости от конфигурации), HART (в зависимости от конфигурации) для отображения и передачи результатов измерения, диагностики и настроек.
Серийные номера и заводские характеристики указываются на идентификационных табличках, закрепленных на корпусах электронного и аналитического блоков (рисунок 7).

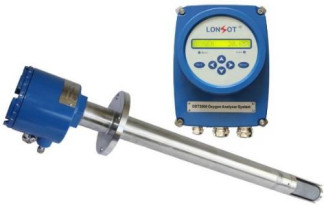

Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, которые наносятся на идентификационные таблички газоанализаторов, закрепленные на корпусах электронного и аналитического блоков, методом гравировки в виде буквенно-цифрового обозначения. Общий вид газоанализаторов приведен на рисунках 1-3. Пломбирование корпуса газоанализаторов от несанкционированного доступа представлено на рисунках 4-6.
LONHOT®
Аналитический блок SERVOCC61CIO
Мобель SERV0CC61PE_
Заказной кай: ИШтжГ Сер. №
«ПРОММАШ ТЕСТ»
№ТС RU C-[N.Afl07.B.0B312/22 Маркиро&ка Ьзры&озащиты Ex d НС ТЗ Gb X О
Серийный номер
ЕН[ Ех
Открывать, отключиб от сети
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения: «Высокий». Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, (не ниже) для электронного блока газоанализаторов: LONOXT3T | SV06.1.0.04 |
| LONOCM6T | SV03.0.1.07 |
| SERVOCC61T и SERVОСС61ТЕ | SV08.1.0.03 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики газоанализаторов приведены в таблице 3.
Таблица 3 - Метрологические характеристики
| Определяемый компонент | Метод анализа | Максимальный диапазон измерений* объёмной доли определяемого компонента | Поддиапазон измерений объёмной доли определяемого компонента | Пределы допускаемой погрешности | |||
| абсо лютной | относи тельной | приве денной | |||||
| Кислород | О2 | Электрохи мический (на основе оксида циркония) | от 0 до 25 % | от 0 до 1 % включ. | ± 0,1 % | - | - |
| св.1 до 5 % включ. | ± 0,15 % | - | - | ||||
| св. 5 до 7 % включ. | ± 0,2 % | - | - | ||||
| св. 7 до 15 % включ. | - | ± 3 % | - | ||||
| св. 15 до 25 % | - | ± 2 % | - | ||||
| Определяемый компонент | Метод анализа | Максимальный диапазон измерений* объёмной доли определяемого компонента | Поддиапазон измерений объёмной доли определяемого компонента | Пределы допускаемой погрешности | |||
| абсо лютной | относи тельной | приве денной | |||||
| Оксид углерода (П) и продукты неполного сгорания в пересчете на оксид углерода (II) (СОе) | СО | Термо каталити ческий датчик | от 0 до 15000 млн-1 | от 0 до 100 млн-1 включ. | ± 40 млн-1 | - | - |
| св.100 до 500 млн-1 включ. | ± 45 млн-1 | - | - | ||||
| св. 500 до 1000 млн-1 включ. | ± 80 млн-1 | - | - | ||||
| св. 1000 до 3300 млн-1 включ. | ± 100 млн-1 | - | - | ||||
| св.3300 до 15000 (5000**) млн-1 | - | - | ± 3 % | ||||
| Примечание: * - Фактическое значение верхнего предела диапазона измерений находится в границах указанных значений и приводится в паспорте ** - Для термокаталитической ячейки СОе с верхним пределом измерений 5000 млн-1 | |||||||
Технические характеристики газоанализаторов приведены в таблице 4.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 100 до 240 |
| Частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, Вт, не более - для моделей L0N0XT3000, ШШСМ6000 - для моделей SERV0CC6100 | 200 600 |
| Время установления показаний (T90), с, не более - по каналу измерений объёмной доли кислорода - по каналу по каналу измерений объемной доли оксида углерода (II) и продуктов неполного сгорания в пересчете на оксид углерода (II) (СОе) | 10 25 |
| Время прогрева, мин, не более | 45 |
| Выходной сигнал: Диапазон значений выходного сигнала силы постоянного тока (опционально с HART), мА | от 4 до 20 |
| Интерфейс (опционально) | RS-485 (Протокол Modbus) |
| Габаритные размеры (высота х ширина х глубина), мм, не более - электронный блок L0N0XT3T LONOСМ6T SERV0CC61T(E) | 280x170 х130 290x245x160 260x360x280 |
| Наименование характеристики | Значение |
| - аналитический блок (включая зонд) LONOXT3P TES300Р SERVOCC61P(E) | 200x153x2090 230x153x2140 300x300x2415 |
| Масса, кг, не более - электронный блок LONOXT3T LONOСМ6T SERVOCC61T(E) - аналитический блок LONOXT3Р, TES300Р SERVOCC61Р(Е) | 4 7 11 18 20 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Маркировка взрывозащиты для модели LONOСМ6000: - электронный блок LONOCM6Т - аналитический блок TES300Р для модели SERVOCC6100: - электронный блок SERVОСС61ТЕ - аналитический блок SERVОСС61РЕ | 1 Ex d ib IIC T6 Gb X 1 Ex d IIC T4 Gb X 1 Ex d IIC T6 Gb X 1 Ex d IIC T3 Gb X |
| Температура анализируемого газа, оС, не более для модели LONOXT3000 и LONOСМ6000 для модели SERVOCC6100 | 700 (1500*) 1500 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, оС - электронный блок LONOXT3T, LONOСМ6T SERVOCC61T(Е) - аналитический блок LONOXT3P, TES300Р SERVOCC61P(Е) | от -40 до +55 от -20 до +55 от -40 до +80 от -40 до +100 |
| - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации влаги при 50 °С), % | от 84 до 106,7 до 97 |
| Средний срок службы, лет, не менее | 10** |
| Средняя наработка на отказ, ч, не менее | 24000** |
| *с использованием дополнительных принадлежностей **при соблюдении требований действующей эксплуатационной документации | |
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений представлена в таблице 5.
| Наименование | Обозначение | Количество | |
| Газоанализатор | LONHOT1) | 1 шт. | |
| Комплект ЗИП2) | - | - | |
| Калибровочный комплект2 | - | - | |
| Руководство по эксплуатации | - | 1 экз. | |
| Паспорт | - | 1 экз. | |
| 1) - модель и исполнение газоанализатора определяется при заказе спецификацией в руководстве по эксплуатации; 2) - состав определяется (опционально) при заказе в соответствии представленной в руководстве по эксплуатации. | в соответствии со со спецификацией, | ||
приведены в эксплуатационных документах «Газоанализаторы LONHOT модели SERVOCC6100. Руководство по эксплуатации», раздел «Принцип измерения», «Газоанализаторы LONHOT модели LONOXT3000. Руководство по эксплуатации», раздел «Принцип измерения кислорода» и «Газоанализаторы LONHOT модели LONOСМ6000. Руководство по эксплуатации», раздел «Принцип измерения кислорода»
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
Техническая документация Фирмы «Wuhan Lonhot Investment & Technology Co., Ltd»,
Китай.
