Дефектоскопы ультразвуковые MANTIS, 89082-23

Дефектоскопы ультразвуковые MANTIS (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов, координат дефектов, а так же толщины изделий при одностороннем доступе к ним, для обнаружения дефектов сварных соединений, в стенках труб, в основном металле объекта контроля.
Карточка СИ
Номер в госреестре 89082-23
Наименование СИ Дефектоскопы ультразвуковые
Обозначение типа СИ MANTIS
Изготовитель Eddyfi Technologies, Канада
Год регистрации 2023
Срок свидетельства 22.05.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы ультразвуковые MANTIS (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов, координат дефектов, а так же толщины изделий при одностороннем доступе к ним, для обнаружения дефектов сварных соединений, в стенках труб, в основном металле объекта контроля.

Описание

Принцип действия дефектоскопов основан на акустическом эхо-импульсном, зеркально-теневом, эхо-теневом и дифракционно-временном методах неразрушающего контроля.

Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в объекте контроля от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина изделия.

Конструктивно дефектоскопы состоят из электронного блока с сенсорным дисплеем и клавиатурой, к которому посредством кабеля подключаются ультразвуковые пьезоэлектрические преобразователи (ПЭП) и фазированные решетки (ФР).

Дефектоскопы выпускаются в следующих модификациях: MANTIS 16:64PR, MANTIS 16:64PR TFM-16, MANTIS 16:64PR TFM-64, которые отличаются друг от друга наличием метода полной фокусировки (TFM) при использовании 16 или 64 элементных ФР преобразователей.

Общий вид дефектоскопов приведен на рисунке 1 .

Пломбирование дефектоскопов не предусмотрено.

Заводской номер в числовом формате нанесен на маркировочную табличку, которая расположена на нижней боковой панели электронного блока дефектоскопа Место нанесение заводского номера приведено на рисунке 1.

Нанесение знака поверки на дефектоскопы не предусмотрено.

нанесения

заводского

номера

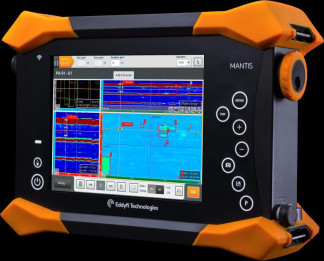

Рисунок 1 - Общий вид дефектоскопов ультразвуковые MANTIS

Программное обеспечение

Дефектоскопы имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.

За метрологически значимое принимается все ПО. ПО устанавливается производителем при производстве, доступ для пользователей к ПО отсутствует и не может быть изменен в процессе эксплуатации.

Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО толщиномеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CAPTURE

Номер версии (идентификационный номер) ПО

3.3 и выше

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений глубины залегания дефектов (по стали), мм

от 2 до 300^

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм

где H - измеренное значение глубины залегания дефекта, мм

±(0,1+0,01-H)

Диапазон измерений толщины (по стали), мм

от 2 до 300

Пределы допускаемой абсолютной погрешности измерений

толщины (по стали), мм

где h - измеренное значение толщины, мм

±(0,1+0,01-h)

Диапазон измерений расстояния (координаты) от точки выхода ультразвукового луча до проекции дефекта на поверхность сканирования, мм

от 1 до 380

Пределы допускаемой абсолютной погрешности измерений расстояния (координаты) от точки выхода ультразвукового луча до проекции дефекта на поверхность сканирования, мм где L - измеренное значение расстояния (координаты) от точки выхода ультразвукового луча до проекции дефекта на поверхность сканирования, мм

±(0,4+0,02-L)

^зависит от преобразователя

Технические характеристики

Наименование характеристики

Значение

Напряжение питания, В:

от сети переменного тока

220±22

от двух аккумуляторных батарей

15

Габаритные размеры, мм, не более:

ширина

320

высота

220

глубина

95

Масса, кг, не более

4,2

Условия эксплуатации:

температура окружающего воздуха, °С

от -10 до +45

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Дефектоскоп ультразвуковой

MANTIS

1 шт.

Аккумуляторная батарея

-

2 шт.

Шнур питания

-

1 шт.

Преобразователь

-

*

Призма

-

*

Кабель для преобразователя

-

*

Адаптер IPEX

-

*

Руководство по эксплуатации

-

1 шт.

Транспортировочный кейс

-

1 шт.

Примечание

*количество и тип преобразователей, призм, кабелей и адаптеров в соответствии с заказом

Сведения о методах измерений

приведены в части 2 «Оборудование» и части 3 «Настройки» Руководства по программному обеспечению.

Нормативные документы

Дефектоскопы ультразвуковые MANTIS. Стандарт предприятия.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 07.12.2024
89082-23
Номер в ГРСИ РФ:
89082-23
Производитель / заявитель:
Eddyfi Technologies, Канада
Год регистрации:
2023
Cрок действия реестра:
22.05.2028
