| Номер в госреестре | 89083-23 |
| Наименование СИ | Устройства высоковольтные прожигающие |
| Обозначение типа СИ | ВПУ-60 |
| Изготовитель | Закрытое Акционерное Общество "Обнинская Энерготехнологическая Компания" (ЗАО "ОбнинскЭнергоТех"), Калужская область, г. Обнинск |
| Год регистрации | 2023 |
| Срок свидетельства | 22.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства высоковольтные прожигающие ВПУ-60 (далее - устройства) предназначены для воспроизведений и измерений напряжения постоянного тока, для измерений силы постоянного тока при испытаниях электрической прочности изоляции электрооборудования высоким напряжением, определения величины тока утечки и для предварительного разрушения дефектной изоляции силовых кабелей искровым пробоем.
Принцип действия устройств основан на преобразовании напряжения переменного тока 220 В от сети питания через повышающий трансформатор в напряжение постоянного тока, регулируемое автотрансформатором.
Устройства состоят из двух блоков:
- блока высоковольтного;
- блока силового.
Связь между блоками осуществляется при помощи двух кабелей.
Блок высоковольтный конструктивно имеет прямоугольное металлическое основание, на котором установлен цилиндрический вывод высокого напряжения. Подключение объекта к высокому напряжению расположено в верхней части цилиндра и снабжено разрядным резистором для снятия остаточного заряда. Нижний конец резистора через автоматическую штангу соединен с шиной заземления.
Блок силовой выполнен в прямоугольном металлическом корпусе (в модификации ВПУ-60А дополнительно размещается в пластмассовом кейсе). На передней панели размещены органы управления и индикации. На задней панели размещены органы коммутации и клемма заземления. На передней панели блок силовой имеет USB разъем для подключения внешнего компьютера с фирменным программным обеспечением, на котором возможно отображение измеряемых значений и других сервисных функций.
Устройства являются регулируемым высоковольтными источниками напряжения с ограничением тока короткого замыкания и встроенными измерителями напряжения и силы тока.
Измерение напряжения производится с помощью встроенного в блок высоковольтный резистивного делителя напряжения. Измерение силы тока производится с помощью токового шунта, расположенного в блоке силовом.
На боковой панели блока высоковольтного и задней панели блока силового имеются таблички с техническими данными, на которых напечатан заводской номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Устройства изготавливаются в следующих модификациях: ВПУ-60 - для стационарной установки в передвижные электротехнические лаборатории и ВПУ-60А - для автономного использования в виде переносного варианта.
Нанесение знака поверки на устройства не предусмотрено.
Устройства пломбируются от несанкционированного доступа нанесением наклеек и пломбировочных чашек. Пломбировочные чашки устанавливаются на блок силовой под верхний винт со стороны разъемов на задней панели, под нижний винт на передней панели и на блок высоковольтный под нижний винт со стороны разъемов.
Пломбировочная лента устанавливается только на блок силовой модификации ВПУ-60 с боковой стороны между передней панелью и верхней крышкой. для.

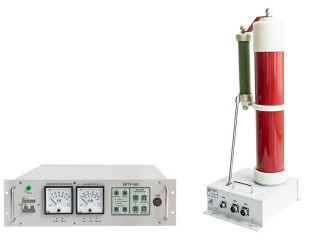

Общий вид средства измерений, места нанесения заводского номера (А), обозначение мест пломбировки от несанкционированного доступа (Б) и обозначения места нанесения знака утверждения типа (В) приведено на рисунках с 1 по 4.
а
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Узел ROZ V2 | |
| Идентификационные данные ПО | Inrel.bin |
| Версия ПО | не ниже 4.1.23 |
| Цифровой идентификатор ПО | - |
| Узел MAR V1 | |
| Идентификационные данные ПО | volume1.bin |
| Версия ПО | не ниже 4.1.23 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведений и измерений напряжения постоянного тока, кВ | от 3 до 30 от 3 до 60 |
| Пределы допускаемой, приведенной к пределу измерений, погрешности воспроизведений и измерений напряжения постоянного тока, % | ±3,0 |
| Диапазоны измерений силы постоянного тока, мА | от 0,1 до 1,0 от 0,5 до 5,0 от 10 до 100 |
| Пределы допускаемой, приведенной к пределу измерений, погрешности измерений силы постоянного тока, % | ±3,0 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49,5 до 50,5 |
| Условия применения: - температура окружающей среды, °С - относительная влажность при +20 °С, %, не более - атмосферное давление, кПа | от -30 до +40 до 80 от 84 до 106 |
| Г абаритные размеры (ширина х длина х высота), мм, не более - блока силового ВПУ-60А - блока силового ВПУ-60 - блока высоковольтного | 590 х 620 х 210 480 х 480 х 135 260 х 315 х 770 |
| Масса, кг, не более - блока силового ВПУ-60А - блока силового ВПУ-60 - блока высоковольтного | 29 19 13,5 |
| Время установления рабочего режима, с, не более | 30 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 4000 |
наносится на информационную табличку методом флексографической печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Блок высоковольтный | ||
| - для ВПУ-60 | Э.НЛ.0137.02 | 1 |
| - для ВПУ-60А | Э.НЛ.0137.02-01 | 1 |
| Блок силовой | ||
| - для ВПУ-60 | Э.НЛ.0137.03 | 1 |
| - для ВПУ-60А | Э.НЛ.0137.01-02 | 1 |
| Руководство по эксплуатации | Э.НЛ.0137 РЭ | 1 |
приведены в разделе 8 «Использование по назначению» документа Э.НЛ.0137 РЭ «Устройства высоковольтные прожигающие ВПУ-60. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Э.НЛ.0137 ТУ «Устройства высоковольтные прожигающие ВПУ-60. Технические условия».
| Зарегистрировано поверок | 26 |
