Сигнализаторы загазованности сжиженным газом СЗ-3, 89084-23

Назначение

Сигнализаторы загазованности сжиженным газом СЗ-З (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного - по ГОСТ 5542-2014, топливного - по ГОСТ Р 52087-2018) в воздухе котельных и других коммунально-бытовых и производственных помещений.

Описание

Сигнализаторы представляют собой стационарные автоматические приборы непрерывного действия.

Принцип действия сигнализаторов основан на преобразовании концентрации газа в электрический сигнал: сигнализаторы должны обнаруживать содержания паров сжиженного углеводородного газа в окружающем воздухе и формировать выходные сигналы в соответствии с логикой работы

Способ отбора пробы - диффузионный.

Условные обозначения и наименования исполнений сигнализаторов приведены в таблице 1.

Таблица 1 - Условные обозначения и наименования исполнений сигнализаторов.

Сигнализаторы выполнены в пластмассовом корпусе.

Сигнализаторы имеют кнопку «Контроль» и световые индикаторы «Питание», «Г аз» или «Порог», а также, в зависимости от исполнения: «Отказ», «Клапан», «Клапан закрыт», «Обрыв клапана», «Внешний порог», «Связь».

Сигнализаторы исполнений С3-3-1Г, С3-3-2Г, С3-3-1ГТ, С3-3-1АГ, СЗ-3-1АГ/05, СЗ-З-1Ai/05 имеют дискретные выходные сигналы, исполнения СЗ-ЗЕ-485, СЗ-ЗЕ-485/24, СЗ-ЗЕ-485-2, СЗ-ЗЕ-485-2/24, СЗ-3Е-485Р, СЗ-3Е-485Р/24, СЗ-3Е-485Р4, СЗ-3Е-485Р4/24, СЗ-3Е-485Р8, СЗ-3Е-485Р8/24 и СЗ-3-1Аь485/05 - интерфейс RS485.

Сигнализаторы исполнений С3-3Е-485Р, СЗ-3Е-485Р/24, С3-3Е-485Р4, СЗ-3Е-485Р4/24, С3-3Е-485Р8, СЗ-3Е-485Р8/24 способны передавать информацию о своем состоянии по радиоканалу.

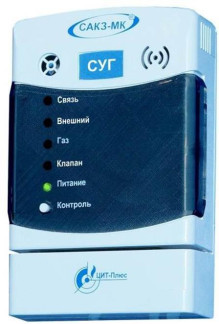

Общий вид сигнализаторов представлен на рисунке 1.

^САКЗ-МК^

.?• |gg (<•>)

gg (<•>)

Связь

внешний

Газ

Клапан Ф Питание

б) СЗ-Э-1Г, СЭ-3-2Г ^6акз-мк>^    j

Ф ш (w)

gg (<•>)

Газ Отказ ф Питание а. Контроль

ЦИТ-Плюс

а) СЗ-ЗЕ-485, СЗ-3Е-485/24, СЗ-3Е-485-2, СЗ-3Е-485-2/24, СЗ-3Е-485Р, СЗ-3Е-485Р/24, СЗ-3Е-485Р4, СЗ-3Е-485Р4/24, СЗ-3Е-485Р8, СЗ-3Е-485Р8/24

г) СЗ-3-1АГ, СЗ-3-1АГ/05

в) СЗ-3-1ГТ

а

СУГ

д) C3-3-1Ai/05, C3-3-1Ai-485/05

Рисунок 1 - Общий вид сигнализаторов загазованности сжиженным газом С3-3

Пломбирование сигнализаторов предусмотрено после выхода из производства и после поверки. Места пломбирования от несанкционированных действий, место нанесения знака утверждения типа, заводского номера представлены на рисунке 2.

Знак поверки может наноситься в виде наклейки (пломбы с изображением знака поверки) на задней или боковой панели сигнализаторов в месте, указанном на рисунке 2. Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся фотохимпечатным способом на маркировочную табличку в месте, указанном на рисунке 2.

Место нанесения знака утверждения типа

Л

Л

9*"

Место нанесения заводского номера

Место установки наклейки (пломбы с изображением знака поверки)

-

Место пломбирования после выхода из производства

а) СЗ-3-1Г, СЗ-3-2Г, СЗ-3-1АГ, СЗ-3-1АГ/05, СЗ-3Е-485, СЗ-3Е-485/24, СЗ-3Е-485-2, СЗ-3Е-485-2/24, СЗ-3Е-485Р, СЗ-3Е-485Р/24, СЗ-3Е-485Р4, СЗ-3Е-485Р4/24,

СЗ-3Е-485Р8, СЗ-3Е-485Р8/24

ф ЕН[

Сиг.<ализатор C3-3-1Ai

в) СЗ-З-1 Ai/05, C3-3-lAi-485/05 Рисунок 2 - Места пломбирования сигнализаторов от несанкционированных действий, место нанесения знака утверждения типа, заводского номера.

Программное обеспечение

Сигнализаторы (кроме исполнения СЗ-3-1ГТ) имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.

Встроенное ПО сигнализаторов обеспечивает выполнение следующих основных функций:

а) метрологически значимая часть:

-    обработку измерительной информации от первичного измерительного преобразователя (датчика);

-    сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями;

-    проведение настройки сигнализатора;

б) метрологически незначимая часть:

-    прием дискретных сигналов от внешних устройств;

-    формирование звуковой и световой сигнализации;

-    формирование дискретных выходных сигналов;

-    формирование выходного сигнала в формате цифрового интерфейса связи (только для исполнений СЗ-3Е-485, СЗ-3Е-485/24, СЗ-3Е-485-2, СЗ-3Е-485-2/24, СЗ-3Е-485Р, СЗ-3Е-485Р/24, С3-3Е-485Р4, СЗ-3Е-485Р4/24, С3-3Е-485Р8, СЗ-3Е-485Р8/24 и C3-3-1Ai-485/05);

-    формирование импульсного сигнала управления электромагнитным клапаном;

-    самодиагностика аппаратной части сигнализатора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Таблица 5 - комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации:

-    ЯБКЮ.421453.020-02 РЭ «Сигнализатор загазованности сжиженным газом СЗ-3-1ГТ»;

-    ЯБКЮ.421453.020 РЭ «Сигнализаторы загазованности сжиженным газом СЗ-3-1Г, СЗ-3-2Г»;

-    ЯБКЮ.421453.114 РЭ «Сигнализаторы загазованности сжиженным газом СЗ-3-1АГ, СЗ-3-1АГ/05»;

-    ЯБКЮ.421453.117 РЭ «Сигнализаторы загазованности сжиженным газом СЗ-3Е»;

-    ЯБКЮ.421453.031-02 РЭ «Сигнализаторы загазованности сжиженным газом СЗ-3-1АШ5, СЗ-3-Ш-485/05».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.53-003-96941919-2022 Сигнализаторы загазованности сжиженным газом СЗ-3. Технические условия.
