| Номер в госреестре | 89086-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LDZC |
| Изготовитель | Delixi Electric Ltd, Китай; Производственная площадка: Dalian No.1 Instrument Transformer Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.05.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LDZC (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционально первичному току.
Трансформаторы являются однофазными, с поперечным сердечником и газовой изоляцией.
Первичной обмоткой трансформаторов служит шина токопровода. Магнитопровод и вторичные обмотки трансформаторов заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Выводы вторичных обмоток размещены у основания трансформаторов и имеет защитную диэлектрическую крышку, которая крепится винтами
Трансформаторы выпускаются в модификациях, отличающихся номинальным первичным током, номинальной мощностью, количеством вторичных обмоток, габаритными размерами и массой.
Структура условного обозначения модификаций трансформаторов представлена на рисунке 1:
L D Z C- х / y- z- c G
|_ Внутренняя кодировка завода (может отсутствовать)
_ Высота
Внутренний диаметр
_ Внешний диаметр
_ Серия трансформатора
_ Тороидального типа
С литой изоляцией
_ Установка на кабеле
Трансформаторы тока
Заводской номер наносится на корпус трансформатора любым технологическим способом в виде цифрового кода.

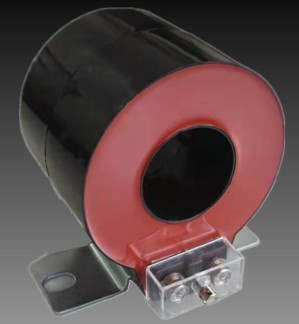

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 1000 |
| Номинальный вторичный ток, А | 1; 5 |
| Количество вторичных обмоток | от 1 до 3 |
| Класс точности вторичных обмоток по ГОСТ 7746-2015 - для измерений и учета -для защиты | 0,2S; 0,5S; 0,5; 3 5P;10P |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | от 5 до 10 |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 1, В-А | от 1 до 5 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 15 |
| Номинальная предельная кратность обмоток для защиты | 10; 15 |
| Наименование характеристики | Значение | |||||||
| LDZC- 10/100-45 | LDZC- 10/120-45 | LDZC- 10/110-50-55 | LDZC- 10/110-50 100 | LDZC- 10/122-73.5 70 | LDZC- 10/128-78 45G | LDZC- 10/134*117 73.5-70 | LDZC- 10/148-60 60 | |
| Габаритные размеры (ширинахвысотахдлина), мм, не более | - | - | - | - | - | - | 70x134x117 | - |
| Габаритные размеры (диаметрхширина), мм, не более | 101x285 | 121x305 | 110x57 | 110x102 | 122x138 | 129x46 | - | 148x60 |
| Масса, кг, не более | 6 | 8 | 1,5 | 3 | 2,5 | 2 | 2 | 4,5 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -25 до +40 до 95 | |||||||
| Средняя наработка до отказа, ч | 400000 | |||||||
| Средний срок службы, лет | 30 | |||||||
наносится на титульный лист паспорта типографским способом и на корпус трансформатора любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока LDZC | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока LDZC. Стандарт предприятия».
