| Номер в госреестре | 89100-23 |
| Наименование СИ | Установка поверочная передвижная |
| Обозначение типа СИ | ПАКВиК-3 |
| Изготовитель | Общество с ограниченной ответственностью "Корвол" (ООО "Корвол"), г. Альметьевск, Республика Татарстан |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная ПАКВиК-3 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и массового расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений.
Принцип действия установки основан на воспроизведении единиц массы жидкости в потоке и массового расхода жидкости, создаваемых при помощи средств измерений расхода и массы жидкости, насосных агрегатов (не входят в состав установки), ручного регулятора расхода, средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
Установка состоит из средств измерений массы жидкости в потоке и массового расхода жидкости, средств измерений температуры и избыточного давления жидкости, ручного регулятора расхода, системы сбора и обработки информации.
В качестве средства измерений массы жидкости в потоке и массового расхода жидкости в составе установки применяются:
-счетчик расходомер массовый Micro Motion модели CMF 200 (регистрационный номер 13425-01);
-счетчики расходомеры массовые Micro Motion модели CMF 300 (регистрационный номер 45115-16);
-калибратор массомеров и расходомеров «Импульс-1 (регистрационный номер 24460-03).
В качестве средств измерений избыточного давления жидкости применяются манометры МПТИ (регистрационный номер 26803-11), класса точности 0,6 с верхним пределом диапазона измерений избыточного давления 6 МПа (допускается применять средства измерений утвержденного типа с аналогичными или более лучшими характеристиками).
В качестве средств измерений температуры жидкости применяются термометры ртутные стеклянные лабораторные ТЛ-5 (регистрационный номер 29911-11), 1 класса точности в диапазоне измерений температуры от 0 до 100 °С (допускается применять средства измерений утвержденного типа с аналогичными или более лучшими характеристиками).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

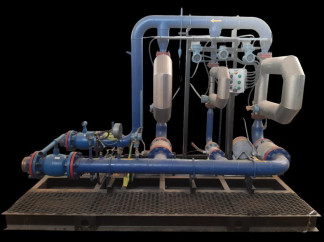

Общий вид установки представлен на рисунке 1.
Пломбировка установки осуществляется с помощью свинцовых (пластмассовых) пломб и проволоки, которыми пломбируются фланцевые соединения расходомеров, входящие в состав установки, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки приведены на рисунке 2.
Заводской номер установки наносится в цифровом формате на маркировочную табличку, закрепленную на раме установки, типографским методом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значения |
| Идентификационное наименование ПО | АРМ «Сфера» |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 |
| Цифровой идентификатор ПО | 07Е8ВЕЕ3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений (воспроизведения) массового расхода жидкости, т/ч | от 2 до 530 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости, % | ±0,08 |
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость (вода, нефть, нефтепродукты) |
| Температура измеряемой среды, °С | от 0 до +70 |
| Избыточное давление измеряемой среды, МПа, не более | 4,0 |
| Вязкость измеряемой среды, мм2/с | от 0,4 до 1500 |
| Плотность измеряемой среды, кг/м3 | от 700 до 1300 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220^38 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 от 30 до 80 от 86 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 20000 |
наносится типографским методом на маркировочную табличку, закрепленную на раме установки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка поверочная передвижная | ПАКВиК-3, заводской номер 03 | 1 шт. |
| Руководство по эксплуатации | 912-0003 РЭ | 1 экз. |
приведены в разделе 4 «Эксплуатация и техническое обслуживание установки» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
