Государственный реестр средств измерений

Устройства контроля авторегуляторов тормозных рычажных передач УКРП, 89101-23

Устройства контроля авторегуляторов тормозных рычажных передач УКРП (далее по тексту - устройства) предназначены для автоматического задания и измерения давления сжатого воздуха и измерений изменения линейных размеров при проверке технических характеристик авторегуляторов тормозных рычажных передач 574Б, РТРП-675, РТРП-675М, РТРП-300 и 6581 на заводе-изготовителе и послеремонтных испытаниях в деповских условиях на железнодорожном транспорте.
Карточка СИ
Номер в госреестре 89101-23
Наименование СИ Устройства контроля авторегуляторов тормозных рычажных передач
Обозначение типа СИ УКРП
Изготовитель Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС"), г. Екатеринбург
Год регистрации 2023
Срок свидетельства 26.05.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Устройства контроля авторегуляторов тормозных рычажных передач УКРП (далее по тексту - устройства) предназначены для автоматического задания и измерения давления сжатого воздуха и измерений изменения линейных размеров при проверке технических характеристик авторегуляторов тормозных рычажных передач 574Б, РТРП-675, РТРП-675М, РТРП-300 и 6581 на заводе-изготовителе и послеремонтных испытаниях в деповских условиях на железнодорожном транспорте.

Описание

Принцип действия устройств основан на формировании давления сжатого воздуха в пневмоцилиндрах, воздействующих на проверяемый авторегулятор, посредством их коммутации к питающей воздушной магистрали или к атмосфере. Устройства производят измерения перемещения винта авторегулятора, возникающего под влиянием силового воздействия. Силовое воздействие определяется давлением в пневмоцилиндре, диаметром цилиндра и коэффициентом передачи рычага. На основе полученной измерительной информации производится определение технических характеристик авторегуляторов, их анализ и отбраковка авторегуляторов. Конкретная неисправность конструктивного элемента авторегулятора соответствует различным комбинациям высвеченных индикаторов светодиодной линейки.

Конструктивно устройства состоят из следующих узлов:

-    блок питания;

-    блок управления;

-    блок электропневматический.

Проверка функционирования блока управления и электропневматического блока автоматизирована.

Устройства выпускаются в исполнениях: УКРП-1 и УКРП-300. Исполнения отличаются габаритными размерами и диапазоном измерений изменения линейных размеров.

Для ограничения несанкционированного доступа к блоку управления (далее - БУ) на два боковых крепёжных винта верхней крышки БУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой, и ставится оттиск пломбировочного клейма

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового/буквенно-цифрового кода.

Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.

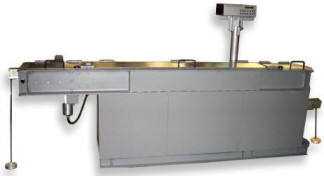

Рисунок 1 - Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

Устройства содержат программное обеспечение (далее - ПО), состоящее из встроенного ПО блока управления, записываемого в постоянную память микросхемы микроконтроллера блока управления. Устройства исполнения УКРП-300 имеет ограниченный набор типов авторегуляторов.

ПО блока управления имеет следующие основные функции:

-    преобразование измерительной информации, поступающей от первичных датчиков;

-    сравнение полученных результатов измерений с нормированными значениями;

-    визуализация результатов измерений и сравнения;

-    управление работой составных частей устройств;

-    организация интерфейса с оператором.

Программное обеспечение блока управления вычисляет непосредственный результат измерения. При этом аппаратная и программная части устройств, работая совместно, обеспечивают заявленные точности результатов измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

УКРП-1

УКРП-300

Номер версии (идентификационный номер ПО), не ниже

V1.10

Цифровой идентификатор ПО

-

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа (кгс/см2)

от 0,0 до 0,6 (от 0 до 6)

Пределы допускаемой абсолютной погрешности измерений избыточного давления, МПа (кгс/см2)

±0,015 (±0,15)

Диапазон измерений изменения линейных размеров, мм:

-    исполнение УКРП-1

-    исполнение УКРП-300

от 0 до 750 от 0 до 400

Пределы допускаемой абсолютной погрешности измерений изменения линейных размеров, мм

±(1,5+0,004 L), где L - перемещение, мм

Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

230±10

50

Потребляемая мощность, В А, не более

100

Габаритные размеры (ширинахглубинахвысота), мм, не более: - исполнение УКРП-1

3100x700x1800

- исполнение УКРП-300

2100x700x1800

Масса, кг, не более

- исполнение УКРП-1

600

- исполнение УКРП-300

500

Рабочие условия измерений:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность, %

от 45 до 80

Средняя наработка на отказ, ч

10000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку устройства любым технологическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Устройства контроля авторегуляторов тормозных рычажных передач УКРП

УКРП-1.00.000 или УКРП-300.00.000

1 шт.

Проверочная тяга

УКРП 010.сб68

1 шт.

Мерная вставка

УКРП 010.154-1

2 шт.

Паспорт

УКРП.00.000 ПС

1 экз.

Руководство по эксплуатации

УКРП.00.000 РЭ

1 экз.

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации УКРП.00.000 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ТУ 3185-076-16632558-2011 «Устройство контроля авторегуляторов тормозных рычажных передач УКРП. Технические условия».

Зарегистрировано поверок 16
Поверителей 1
Актуальность данных 07.12.2024
