Спектрометры оптические Гранд, 89108-23

Назначение

Спектрометры оптические Гранд (далее - спектрометры) предназначены для измерений массовых долей определяемых элементов в природных и промышленных материалах, почвах, металлах и их сплавах, растворах, продуктах питания и т.д.

Описание

Принцип действия спектрометров основан на регистрации оптических спектров излучения, несущих информацию о спектральных линиях атомов определяемых элементов. Определение массовых долей элементов в исследуемом веществе производится при помощи градуировочных зависимостей, которые экспериментально устанавливаются по стандартным образцам состава путем вычисления зависимости между величиной выходного сигнала, характеризующего аналитическую спектральную линию определяемого элемента, и массовыми долями элементов в стандартных образцах состава.

Конструктивно спектрометры состоят из источника возбуждения и атомизации анализируемого вещества, оптической системы, ответственной за регистрацию спектров излучения (в модификации Гранд-ААС они преобразуются в спектры поглощения при помощи программного обеспечения (ПО)), реализуемой сборкой линеек фотодетекторов, входящей в состав блока многоканального детектора, и блока регистрации, обработки и отображения результатов измерений.

Спектрометры выпускаются в десяти модификациях: Гранд-ААС, Гранд-ИСП, Гранд-СВЧ, Гранд-Павлин, Гранд-Эксперт, Гранд-Фаворит, Гранд-Глобула, Гранд-Кристалл, Гранд-Экспресс, Гранд-Поток, которые отличаются способом введения в плазму и возбуждения атомов вещества, метрологическими и техническими характеристиками.

Спектрометры реализуют следующие способы введения в плазму и возбуждения атомов вещества: электротермическая атомизация, пламенная атомизация, индуктивно-связанная плазма, микроволновая плазма, фотометрия пламени, искровой разряд в среде аргона, испарение из канала графитового электрода, искровой разряд на воздухе, дуговой разряд на воздухе, глобульная дуга, просыпка-вдувание в дуговой разряд. Соответствие модификации спектрометра и способов введения в плазму и возбуждения атомов вещества представлено в таблице

Маркировочная табличка содержит следующую информацию, нанесенную типографским способом:

-    заводской номер;

-    наименование спектрометра;

-    фирма производитель;

-    год выпуска;

-    знак утверждения типа.

Маркировочная табличка располагается на боковой панели спектрометра. Заводской номер имеет буквенно-цифровой формат. Пломбирование и нанесение знака поверки на спектрометр не предусмотрено.

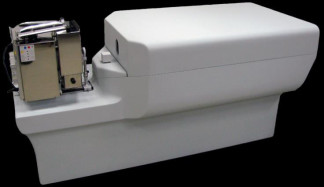

Общий вид спектрометров и места размещения маркировочных табличек представлены на рисунке 1 (модификации Гранд-Глобула, Гранд-Поток) и рисунке 2 (Гранд-ААС, Гранд-ИСП, Гранд-СВЧ, Гранд-Павлин, Гранд-Эксперт, Гранд-Фаворит, Гранд-Кристалл, Гранд-Экспресс).

Пример маркировочной таблички представлен на рисунке 3.

з) Гранд-Павлин    и) Гранд-Кристалл    к) Гранд-СВЧ

Рисунок 2 - Общий вид спектрометров оптических Гранд с указанием места маркировки

Рисунок 3 - Пример маркировочной таблички

Спектрометр оптический _ Гранд-Поток

Зав.№ GR21P051 -220/230 В, 50 Гц, 3 кВт Год выпуска 2022 Изготовлено в России ООО "ВМК-Оптоэлектроника”

Программное обеспечение

Для спектрометров разработано специальное программное обеспечение (ПО) «Атом», устанавливаемое на персональный компьютер. Обмен данными осуществляется через стандартизованные компьютерные интерфейсы Ethernet или USB.

Основные функции ПО: управление спектрометром, регистрация и последующая обработка спектров, построение градуировочных характеристик, расчет концентрации элементов и хранение результатов измерений.

Идентификационные данные ПО представлены в таблице 2. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку, размещаемую на боковой панели спектрометра.

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации ВМПГ.1001РЭ.

При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2605 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в водных растворах»;

ТУ 26.51.53-1001-11855928-2022 «Спектрометры оптические Гранд». Технические

условия.
