Государственный реестр средств измерений

Модули измерительно-управляющие АСК-32, 89111-23

89111-23
Модули АСК-32 (далее по тексту - модули) предназначены для измерений и преобразования, архивирования и передачи на пульт измерений от датчиков сигналов в виде напряжения и силы постоянного тока, формирования дискретных сигналов телеуправления при взаимодействии с платой телеуправления, а также контроля состояния дискретных датчиков типа «сухой контакт».
Карточка СИ
Номер в госреестре 89111-23
Наименование СИ Модули измерительно-управляющие
Обозначение типа СИ АСК-32
Изготовитель Общество с ограниченной ответственностью "ИнтерТех Инвест" (ООО "ИнтерТех Инвест"), г. Москва
Год регистрации 2023
Срок свидетельства 26.05.2028
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Модули АСК-32 (далее по тексту - модули) предназначены для измерений и преобразования, архивирования и передачи на пульт измерений от датчиков сигналов в виде напряжения и силы постоянного тока, формирования дискретных сигналов телеуправления при взаимодействии с платой телеуправления, а также контроля состояния дискретных датчиков типа «сухой контакт».

Описание

Принцип действия модулей основан на аналого-цифровом преобразовании силы постоянного тока с последующей обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы устройствам, поддерживающим интерфейсы USB и GPRS.

Конструктивно модули выполнены в виде печатной платы, укрепленной на металлической панели, предназначенной для установки на плоской поверхности.

Для связи с компонентами, периферийными устройствами, модули имеют встроенную поддержку интерфейса USB и GPRS.

Маркировка и заводской номер в виде цифробуквенного обозначения, наносится печатным методом в виде наклейки.

Конструкцией не предусмотрено нанесение знака поверки на модуль. Знак поверки рекомендуется наносить на свидетельство о поверке и (или) в паспорт в соответствии с действующим законодательством.

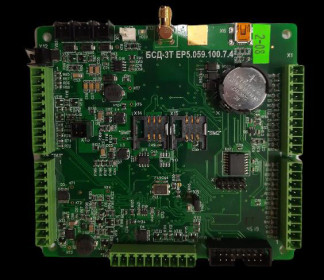

Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1.

Место

нанесения

заводского

номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных является встроенным и устанавливается в энергонезависимую память при изготовлении. Идентификационные данные ПО указаны в таблице 1

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Средний»

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

не ниже PGP_2-6

Номер версии (идентификационный номер ПО)

не ниже F2_8

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Измеряемый

сигнал

Количество

каналов

Диапазоны

измерений

Пределы основной допускаемой приведенной (к верхнему пределу) погрешности измерений

(Упред), %

Пределы допускаемой дополнительной приведенной (к верхнему пределу) погрешности измерений при отклонении температуры от нормальной на каждые 10 °С, %

Пределы допускаемой дополнительной приведенной (к верхнему пределу) погрешности измерений при отклонении относительной влажности от нормальной до максимального значения, %

Сила

постоянного

тока

8

от 4 до 20 мА

±0,5

±0,5 Упред

±У пред

Напряжение

постоянного

тока

8

от 0 до 2 В

±0,5

от 0,4 до 2 В

Примечание:

Нормальные условия измерений:

-    температура окружающей среды от +15 до +25 °С

-    относительная влажности от 40 до 80 %

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания постоянного тока, В

от 10 до 15

Потребляемая мощность, Вт, не более

0,5

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность (при 25 °С), %

от -40 до +55 до 90

Габаритные размеры (ДлинахШиринахВысота), мм, не более:

140x140x50

Масса, кг, не более:

0,5

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Модуль измерительно-управляющий АСК-32

-

1 шт.

Паспорт

26.51.43-АСК-32-2022 ПС

1 экз.

Руководство по эксплуатации

26.51.43-АСК-32-2022 РЭ

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Техническое обслуживание» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ТУ 26.51.43-009-09854844-2022. Модули измерительно-управляющие АСК-32. Технические условия.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 07.11.2024
