| Номер в госреестре | 89113-23 |
| Наименование СИ | Система автоматизированная для коммерческого учета воды абонентов |
| Обозначение типа СИ | АСКУВ |
| Изготовитель | Акционерное общество "Мосводоканал" (АО "Мосводоканал"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная для коммерческого учета воды абонентов АСКУВ (далее
- АСКУВ) предназначена для измерений объема и объемного расхода воды.
Система автоматизированная для коммерческого учета воды абонентов АСКУВ состоят из трех уровней.
Первый уровень состоит из следующих измерительных компонентов: один расходомер ультразвуковой УРС 002В (регистрационный номер в Федеральном информационном фонде № 25342-07) и два расходомера электромагнитных СИМАГ-11М (регистрационный номер в Федеральном информационном фонде 56126-13).
Второй уровень включает в себя комплексные компоненты, предназначенные для преобразования и передачи измерительной информации связующему компоненту; связующие компоненты, предназначенные для передачи измерительной информации по каналам радиосвязи. Компоненты этого уровня не вносят дополнительной погрешности в измеренные значения, поскольку используется цифровой метод передачи данных
Третий уровень представляет собой сервер базы данных и автоматизированные рабочие места (далее - АРМ), которые выполняют функции регистрации, отображения, обработки и архивирования результатов измерений.
Принцип действия АСКУВ основан на измерении расхода и объема воды измерительными компонентами и передаче результатов измерений в комплексные компоненты и с помощью связующих компонентов.
К данному типу системы автоматизированной для коммерческого учета воды абонентов АСКУВ относится АСКУВ с заводским номером 01.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, напечатан на маркировочной табличке, расположенной на шкафу сбора и передачи данных, и имеет цифровое обозначение.
Общий вид АСКУВ, места нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.
АО «Мосводоканал*
АРМ
пользователя
Центр обработки данных АО «Мосводоканала
| SCADA | Сервер | |
| сервер | данных |
Виртуальная сеть VPN АО «Мосводоканал»
Шкаф сбора и передачи данных
Модем GSM
Сетевой коммуникатор
1^н
О
Н
рн
О
Ь
Е5
■J
О
■J
О
Преобразователь интерфейсов 1 RS485/Ethemet
Преобразователь интерфейсов 2 RS485/Ethemet
Преобразователь интерфейсов п RS485.''Ethemet
Р
Pi
К
Р
Pi
Л
Р
Pi
К
№
■_ii
О
да
О
да
■_ii
О
| Изм ерител ьный | Изм ерител ьный | Измерительный | ||
| компонент 1 | компонент 2 | компонент 11 |
Рисунок 1 - Схема архитектуры АСКУВ

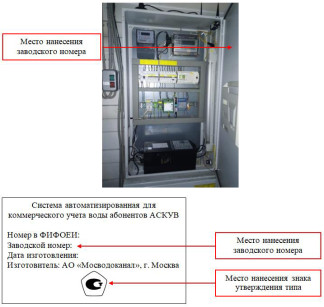

Место нанесения заводского номера
Пломбирование АСКУВ не предусмотрено.
Программное обеспечение (далее - ПО) является ПО третьего уровня и разделяется на iFIX и «Таблицы и графики».
ПО iFIX содержит серверную часть для сбора, передачи и архивирования информации от измерительных компонентов.
ПО «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и отображение информации из баз данных.
Для защиты информации от несанкционированного доступа предусмотрен программный контроль доступа.
ПО не влияет на метрологические характеристики средства измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | IFix | «Таблицы и графики» |
| Номер версии (идентификационный номер) ПО | не ниже 5.5 | не ниже 2.3 |
| Цифровой идентификатор ПО (контрольная сумма) | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода воды, м3/ч: - при использовании расходомера - счетчика УРС 002В - при использовании расходомеров электромагнитных СИМАГ - 11М | от 160 до 10800 от 12,72 до 2544,69 |
| Пределы допускаемой относительной погрешности измерений объема (расхода) воды, % - при использовании расходомера - счетчика УРС 002В Qmin < Q < 0,04 Qmax1} 0,04-Qmax < Q < Qmax - при использовании расходомеров электромагнитных СИМАГ - 11М | 0,04- Qmax / Q; (±(0,50+0,04 Qmax / Q)) ±1,0; (±1,5) ±0,5 |
| 1)Qmin - наименьший расход; Q - измеренный расход; Qmax - наибольший расход. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания комплексного компонента1^ - напряжение переменного тока, В | от 198 до 242 |
| Условия эксплуатации комплексного компонента2-*: - температура окружающей среды, °С | от +5 до +35 |
| 1)Параметры электрического питания измерительных и связующих компонентов - в соответствии с их эксплуатационными документами. 2)Условия эксплуатации измерительных и связующих компонентов - в соответствии с их эксплуатационными документами. | |
наносится типографским способом на титульный лист руководства по эксплуатации, формуляра и на маркировочной табличке, расположенной на шкафу сбора и передачи данных.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная для коммерческого учета воды абонентов | АСКУВ | 1 шт. |
| Шкаф сбора и передачи данных | — | 2 шт. |
| Преобразователь интерфейса | — | 3 шт. |
| Сетевой коммутатор | — | 2 шт. |
| Маршрутизатор | — | 2 шт. |
| Источник бесперебойного питания 24 В | — | 2 шт. |
| Источник бесперебойного питания 220 В | — | 2 шт. |
| Датчик открытия шкафа | — | 2 шт. |
| Руководство по эксплуатации | 42.1400.01.001РЭ | 1 экз. |
| Формуляр | 42.1400.01.001ФО | 1 экз. |
приведены в разделе 1.6 «Работа системы» руководства по эксплуатации.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
