| Номер в госреестре | 89114-23 |
| Наименование СИ | Машины координатно-измерительные мостового типа |
| Обозначение типа СИ | COORD3 MCT |
| Изготовитель | COORD3 S.R.L., Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные мостового типа COORD3 MCT (далее - КИМ) предназначены для измерения координат с целью определения геометрических размеров и формы поверхностей объектов сложной формы.
Неподвижная часть КИМ состоит из колонн, на которых находятся правая и левая направляющие. Подвижная часть КИМ состоит из поперечины, которая движется по направляющей (ось X*), а также суппорта (головки), которая движется по поперечине (оси Y*). Пиноль движется по вертикали внутри головки (ось Z*). Рабочая станция расположена за пределами рабочего пространства КИМ, справа или слева от передней части.
Принцип действия КИМ основан на считывании координат с осей X, Y, Z и последовательном измерении точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат
Для измерения детали ее размещают в рабочем пространстве КИМ. Измерение выполняется вручную через пульт управления или автоматически в режиме ЧПУ. При измерении КИМ регистрирует координаты отдельных точек поверхности детали при помощи измерительной головки и датчика. Собранная информация о точках передается в измерительное программное обеспечение (ПО) и анализируется с его помощью.
КИМ может включать в себя одну или несколько измерительных головок и датчиков, систему автоматизированной замены датчиков и головок, а также щупов различных диаметров. К данному типу КИМ относятся пять модификаций: MCT Starlight NT, MCT Starlight , MCT NT, MCT NT Light и MCT Plus, каждая из которых имеет несколько исполнений.
Модификация MCT Starlight NT изготавливается в пятнадцати исполнениях: 40-20-20, 50-20-20, 60-20-20, 35-25-15, 40-25-20, 50-25-20, 60-25-20, 35-30-20, 40-30-20, 50-30-20, 60-3020, 80-30-20, 60-30-25, 70-30-25, 80-30-25.
Модификация MCT Starlight изготавливается в шестнадцати исполнениях 40-20-20, 5020-20, 60-20-20, 40-25-18, 25-25-18, 60-25-18, 40-25-20, 50-25-20, 60-25-20, 40-30-20, 50-30-20, 60-30-20, 80-30-20, 60-30-25, 70-30-25, 80-30-25.
Модификации MCT NT и MCT NT Light изготавливаются в одиннадцати исполнениях: 30-2010, 40-20-10, 30-20-15, 40-20-15, 50-20-15, 40-25-15, 50-25-15, 60-25-15, 40-25-18, 50-25-18, 6025-18.
Модификация MCT Plus изготавливается в одиннадцати исполнениях: 50-25-20, 60-2520, 60-30-20, 70-30-20, 80-30-20, 60-30-25, 70-30-25, 80-30-25, 60-35-25, 70-35-25, 80-35-25.
Модификации и исполнения различаются диапазоном и нормируемой погрешностью измерений в зависимости от используемых в их составе типов измерительных датчиков и головок.
Нанесение знака поверки на КИМ не предусмотрено.
Серийный номер, идентифицирующий каждый средства измерений, наносится на маркировочную табличку в виде цифрового обозначения.

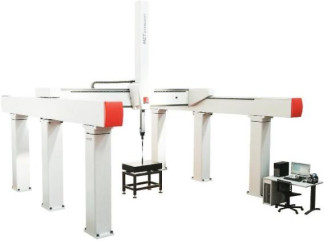

Общий вид средства измерений представлен на рисунке с 1 по 3.
Место нанесения маркировочной таблички
Рисунок 3 - Общий вид КИМ модификации MCT Plus
Лист № 3
Место нанесения знака утверждения типа
Место нанесения серийного номера
В комплекте с любым исполнением любой модификации КИМ могут быть предоставлено в зависимости от договора поставки одно из трех различных программных обеспечений: WM_Quartis, Metrolog X4 и Modus.
Эти ПО предназначены для обеспечения работоспособности интерфейса КИМ, проведения измерений, сохранения и обработки результатов измерений, формирования отчетов.
Влияние программного обеспечения (ПО) на метрологические характеристики учтено при их нормировании. Пользователь не имеет возможности модификации ПО.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | WM_Quartis | Metrolog X4 | Modus |
| Номер версии (идентификационный номер) ПО | не ниже R2020-1 | не ниже V.7 | не ниже V.1 |
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические характеристики модификации MCT Starlight NT
| Наименование характеристики | Значение для исполнения | |||||||||||||||
| 40-20 20 | 50-20 20 | 60-20 20 | 35-25 15 | 40-25 20 | 50-25 20 | 60-25 20 | 35-30 20 | 40-30 20 | 50-30 20 | 60-30 20 | 80-30 20 | 60-30 25 | 70-30 25 | 80-30 25 | ||
| Диапазон измерений линейных размеров по оси, мм: | X | 0-4000 | 0-5000 | 0-6000 | 0-3500 | 0-4000 | 0-5000 | 0-6000 | 0-3500 | 0-4000 | 0-5000 | 0-6000 | 0-8000 | 0-6000 | 0-7000 | 0-8000 |
| Y | 0-2000 | 0-2500 | 0-3000 | 0-3000 | ||||||||||||
| Z | 0-2000 | 0-1500 | 0-2000 | 0-2000 | 0-2500 | |||||||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, где L-измеряемая длина, мм, мкм | ±(5,0+5L/1000)* | ±(6,0+6L/1000)* | ±(6,5+7L/1000)* | ±(7,0+7L/1000)* | ||||||||||||
| ±(4,5+5L/1000)** | ±(5,5+6L/1000)** | ±(6,0+7L/1000)** | ±(6,5+7L/1000)** | |||||||||||||
| ±(4,5+5L/1000)*** | ±(5,5+6L/1000)*** | ±(6,0+7L/1000)*** | ±(6,5+7L/1000)*** | |||||||||||||
| ±(4,3+5L/1000)**** | ±(5,3+6L/1000)**** | ±(5,8+7L/1000)**** | ±(6,0+7L/1000)**** | |||||||||||||
| Пределы допускаемой абсолютной погрешности измерительного датчика/головки, мкм | ±5,0* | ±6,0* | ±6,5* | ±7,0* | ||||||||||||
| ±4,5** | ±5,5** | ±6,0** | ±6,5** | |||||||||||||
| ±4 5*** | ±5,5*** | ±6,0*** | ^±6 5*** | |||||||||||||
| ±4 з**** | ±5 3**** | ±5 8**** | ^±6 o**** | |||||||||||||
| При использовании * Головок измерительных моделей PH10M, PH10MQ, PH20 с измерительным датчиком TP20 ** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком TP200 *** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком SP25M и головок измерительных моделей REVO, REVO-2 **** Головок измерительных модели SP80 | ||||||||||||||||
| Наименование характеристики | Значение для исполнения | ||||||||||||||||
| 40-20 20 | 50-20 20 | 60-20 20 | 40-25 18 | 50-25 18 | 60-25 18 | 40-25 20 | 50-25 20 | 60-25 20 | 40-30 20 | 50-30 20 | 60-30 20 | 80-30 20 | 60-30 25 | 70-30 25 | 80-30 25 | ||
| Диапазон измерений линейных размеров по оси, мм: | X | 0-4000 | 0-5000 | 0-6000 | 0-4000 | 0-5000 | 0-6000 | 0-4000 | 0-5000 | 0-6000 | 0-4000 | 0-5000 | 0-6000 | 0-8000 | 0-6000 | 0-7000 | 0-8000 |
| Y | 0-2000 | 0-2500 | 0-2500 | 0 1 u> | 000 | 0-3000 | |||||||||||
| Z | 0-2000 | 0-1800 | 0-2000 | 0-2000 | 0-2500 | ||||||||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, где L- измеряемая длина, мм, мкм | ±(7,0+7L/1000)* | ±(7,0+8L/1000)* | ±(8,0+9L/1000)* | ±(9,0+10L/1000)* | ±(9,0+10L/1000)* | ||||||||||||
| ±(6,5+7L/1000)** | ±(6,5+8L/1000)** | ±(7,5+9L/1000)** | ±(8,5+10L/1000)** | ±(8,5+10L/1000)** | |||||||||||||
| ±(6,5+7L/1000)*** | ±(6,5+8L/1000)*** | ±(7,5+9L/1000)*** | ±(8,5+10L/1000)*** | ±(8,5+10L/1000)*** | |||||||||||||
| ±(6,0+7L/1000)**** | ±(6,0+8L/1000)**** | ±(7,0+9L/1000)**** | ±(8,0+10L/1000)**** | ±(8,0+10L/1000)*** * | |||||||||||||
| Пределы допускаемой абсолютной погрешности измерительного датчика/головки, мкм | ±7,0* | ±7,0* | ±8,0* | ±9,0* | ±9,0* | ||||||||||||
| ±6,5** | ±6,5** | ±7 5** | ±8,5** | ±8,5** | |||||||||||||
| ±6 5*** | ±6 5*** | ±7 5*** | ±8 5*** | ±8 5*** | |||||||||||||
| ±6 0**** | ±6 0**** | ±7 0**** | ±8 0**** | ±8 0**** | |||||||||||||
| При использовании * Головок измерительных моделей PH10M, PH10MQ, PH20 с измерительным датчиком TP20 ** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком TP200 *** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком SP25M и головок измерительных моделей REVO, REVO-2 **** Головок измерительных модели SP80 | |||||||||||||||||
| Наименование характеристики | Значение для исполнения | |||||||||||
| 30-20-10 | 40-20-10 | 30-20-15 | 40-20-15 | 50-20-15 | 40-25-15 | 50-25-15 | 60-25-15 | 40-25-18 | 50-25-18 | 60-25-18 | ||
| Диапазон измерений линейных размеров по оси, мм: | X | 0-3000 | 0-4000 | 0-3000 | 0-4000 | 0-5000 | 0-4000 | 0-5000 | 0-6000 | 0-4000 | 0-5000 | 0-6000 |
| Y | 0-2000 | 0-2000 | 0-2500 | 0-2500 | ||||||||
| Z | 0-1000 | 0-1500 | 0-1500 | 0-1800 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, где L- измеряемая длина, мм, мкм | ±(4,8+4L/1000) * | ±(5,5+5L/1000) * | ±(6,5+6,5L/1000) * | ±(8,0+8L/1000) * | ||||||||
| ±(4,5+4L/1000) ** | ±(5,0+5L/1000) ** | ±(6,0+6,5L/1000) ** | ±(7,5+8L/1000) ** | |||||||||
| ±(4,3+4L/1000) *** | ±(5,0+5L/1000) *** | ±(6,0+6,5L/1000) *** | ±(7,5+8L/1000) *** | |||||||||
| Пределы допускаемой абсолютной погрешности измерительного датчика/головки, мкм | ±4,8* | ±5,5* | ±6,5* | ±8,0* | ||||||||
| ±4 5** | ±5,0** | ±6,0** | ±7 5** | |||||||||
| ±4 3*** | ±5 0*** | ±6,0*** | ±7 5*** | |||||||||
| При использовании * Головок измерительных моделей PH10M, PH10MQ, PH20 с измерительным датчиком TP20 ** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком TP200 *** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком SP25M и головок измерительных моделей REVO, REVO-2 | ||||||||||||
| Наименование характеристики | Значение для исполнения | |||||||||||
| 30-20-10 | 40-20-10 | 30-20-15 | 40-20-15 | 50-20-15 | 40-25-15 | 50-25-15 | 60-25-15 | 40-25-18 | 50-25-18 | 60-25-18 | ||
| Диапазон измерений линейных размеров по оси, мм: | X | 0-3000 | 0-4000 | 0-3000 | 0-4000 | 0-5000 | 0-4000 | 0-5000 | 0-6000 | 0-4000 | 0-5000 | 0-6000 |
| Y | 0-2000 | 0-2000 | 0-2500 | 0-2500 | ||||||||
| Z | 0-1000 | 0-1500 | 0-1500 | 0-1800 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, где L- измеряемая длина, мм, мкм | ±(6,0+6L/1000) * | ±(8,0+8L/1000) * | ±(10,0+10L/1000) * | ±(12,0+10L/1000) * | ||||||||
| ±(5,5+6L/1000) ** | ±(7,5+8L/1000) ** | ±(9,5+10L/1000) ** | ±(11,5+10L/1000) ** | |||||||||
| ±(5,5+6L/1000) *** | ±(7,5+8L/1000) *** | ±(9,5+10L/1000) *** | ±(11,5+10L/1000) *** | |||||||||
| Пределы допускаемой абсолютной погрешности измерительного датчика/головки, мкм | ±6,0* | ±8,0* | ±10,0* | ±12,0* | ||||||||
| ±5,5** | ±7 5** | ±95** | ±11,5** | |||||||||
| ±5,5*** | ±7 5*** | ±9 5*** | ±11 5*** | |||||||||
| При использовании * Головок измерительных моделей PH10M, PH10MQ, PH20 с измерительным датчиком TP20 ** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком TP200 *** Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком SP25M и головок измерительных моделей REVO, REVO-2 | ||||||||||||
| Наименование характеристики | Значение для исполнения | |||||||||||
| 50-25-20 | 60-25-20 | 60-30-20 | 70-30-20 | 80-30-20 | 60-30-25 | 70-30-25 | 80-30-25 | 60-35-25 | 70-35-25 | 80-35-25 | ||
| Диапазон измерений линейных размеров по оси, мм: | X | 0-5000 | 0-6000 | 0-6000 | 0-7000 | 0-8000 | 0-6000 | 0-7000 | 0-8000 | 0-6000 | 0-7000 | 0-8000 |
| Y | 0-2500 | 0-3000 | 0-3000 | 0-3500 | ||||||||
| Z | 0-2000 | 0-2000 | 0-2500 | 0-2500 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, где L- измеряемая длина, мм, мкм | ±(7,0+8L/1000)* | ±(8,0+9L/1000) * | ±(9,0+10L/1000) * | ±(12,0+12L/1000) * | ||||||||
| Пределы допускаемой абсолютной погрешности измерительного датчика/головки, мкм | ±7,0* | ±8,0* | ±9,0* | ±12,0* | ||||||||
| При использовании * Головок измерительных моделей PH10M, PH10MQ с измерительным датчиком TP2, TP20 или TP200 | ||||||||||||
| Наименование характеристики | Значение для исполнения | |||||||||||||||
| 40-20 20 | 50-20 20 | 60-20 20 | 35 25 15 | 40-25 20 | 50-25 20 | 60-25 20 | 35-30 20 | 40-30 20 | 50-30 20 | 60-30 20 | 80-30 20 | 60-30 25 | 70-30 25 | 80 30-25 | ||
| Габаритные размеры*, мм, не более | Длина | 5750 | 6750 | 7750 | 5250 | 5750 | 6750 | 7750 | 5250 | 5750 | 6750 | 7750 | 9750 | 7750 | 8750 | 9750 |
| Ширина | 4154 | 4654 | 5164 | |||||||||||||
| Высота | 5378 | 4487 | 5378 | 6392 | ||||||||||||
| Масса КИМ, кг | 6500 | 8000 | 8800 | 6100 | 6500 | 8000 | 8800 | 6600 | 6700 | 8200 | 9000 | 10400 | 9500 | 11000 | 1200 0 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | |||||||||||||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С -относительная влажность, % | от +18 до +22 от 40 до 80 | |||||||||||||||
| * - габаритные размеры указаны без учета рабочего места (900*700 мм) и блока управления (600*600*1096 мм). | ||||||||||||||||
| Наименование характеристики | Значение для исполнения | ||||||||||||||||
| 40 20-20 | 50 20-20 | 60 20-20 | 40 25-18 | 50 25-18 | 60 25 18 | 40-25 20 | 50 25-20 | 60-25 20 | 40 30 20 | 50 30-20 | 60 30-20 | 80 30-20 | 60 30-25 | 70 30-25 | 80 30-25 | ||
| Габаритные размеры*, мм, не более | Длина | 5750 | 6750 | 7750 | 5750 | 6750 | 7750 | 5750 | 6750 | 7750 | 5750 | 6750 | 7750 | 9750 | 7750 | 8750 | 9750 |
| Ширина | 4154 | 4654 | 5164 | ||||||||||||||
| Высота | 5387 | 4987 | 5387 | 6392 | |||||||||||||
| Масса КИМ, кг | 6500 | 8000 | 8800 | 6500 | 8000 | 8800 | 6500 | 8000 | 8800 | 6700 | 8200 | 9000 | 10400 | 9500 | 11000 | 1200 0 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | ||||||||||||||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С -относительная влажность, % | от +18 до +22 от 40 до 80 | ||||||||||||||||
| * - габаритные размеры указаны без учета рабочего места (900*700 мм) и блока управления (600*600*1096 мм). | |||||||||||||||||
| Наименование характеристики | Значение для исполнения | |||||||||||
| 30-20-10 | 40-20-10 | 30-20-15 | 40-20-15 | 50-20-15 | 40-25-15 | 50-25-15 | 60-25-15 | 40-25-18 | 50-25-18 | 60-25-18 | ||
| Габаритные размеры*, мм, не более | Длина | 4600 | 5600 | 4600 | 5600 | 6600 | 5600 | 6600 | 7600 | 5600 | 6600 | 7600 |
| Ширина | 3690 | 4190 | ||||||||||
| Высота | 3683 | 4183 | 4783 | |||||||||
| Масса КИ | М, кг | 3600 | 4100 | 3600 | 4100 | 4600 | 4200 | 4700 | 5200 | 4300 | 4800 | 5300 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | |||||||||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С -относительная влажность, % | от +18 до +22 от 40 до 80 | |||||||||||
| * - габаритные размеры указаны без учета рабочего места (900*700 мм) и блока управления (600*600*1096 мм). | ||||||||||||
| Наименование характеристики | Значение для исполнения | |||||||||||
| 30-20-10 | 40-20-10 | 30-20-15 | 40-20-15 | 50-20 15 | 40-25-15 | 50-25-15 | 60-25-15 | 40-25 18 | 50-25-18 | 60-25-18 | ||
| Габаритные размеры*, мм, не более | Длина | 4600 | 5600 | 4600 | 5600 | 6600 | 5600 | 6600 | 7600 | 5600 | 6600 | 7600 |
| Ширина | 3690 | 4190 | ||||||||||
| Высота | 3683 | 4] | L83 | 4783 | ||||||||
| Масса КИМ, кг | 3600 | 4100 | 3600 | 4100 | 4600 | 4200 | 4700 | 5200 | 4300 | 4800 | 5300 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | |||||||||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С -относительная влажность, % | от +18 до +22 от 40 до 80 | |||||||||||
| * - габаритные размеры указаны без учета рабочего места (900*700 мм) и блока управления (600*600*1096 мм). | ||||||||||||
| Наименование характеристики | Значение для исполнения | |||||||||||
| 50-25-20 | 60-25-20 | 60-30-20 | 70-30-20 | 80-30-20 | 60-30-25 | 70-30-25 | 80-30-25 | 60-35-25 | 70-35-25 | 80-35-25 | ||
| Габаритные размеры*, мм, не более | Длина | 6900 | 7900 | 7900 | 8900 | 9900 | 7900 | 8900 | 9900 | 7900 | 8900 | 9900 |
| Ширина | 4920 | 5420 | 5920 | |||||||||
| Высота | 6033 | 6833 | ||||||||||
| Масса КИМ | [, кг | 11400 | 12800 | 12300 | 13200 | 14000 | 12300 | 13200 | 14000 | 12500 | 13300 | 14100 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | |||||||||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С -относительная влажность, % | от +18 до +22 от 40 до 80 | |||||||||||
| * - габаритные размеры указаны без учета рабочего места (900*700 мм) и блока управления (600*600*1096 мм). | ||||||||||||
наносится на маркировочную табличку КИМ и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная мостового типа | COORD3 MCT | 1 шт. |
| Контроллер для КИМ | - | 1 шт. |
| Контроллер для измерительной головки | - | 1 шт. |
| Джойстик | - | 1 шт. |
| Измерительная головка | - | * |
| Измерительный датчик | - | * |
| Система термокомпенсации | - | * |
| Персональный компьютер | - | 1 шт. |
| Набор щупов | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя на программное обеспечение | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * Количество и модель определяются договором поставки | ||
приведены в разделе 6 «Измерение» руководства по эксплуатации.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия COORD3 S.R.L.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
