| Номер в госреестре | 89116-23 |
| Наименование СИ | Камеры тепловизионные портативные |
| Обозначение типа СИ | AT |
| Изготовитель | SHIJIAZHUANG KANG METER TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные портативные AT предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на дисплее.
Конструктивно камеры тепловизионные портативные AT (далее - тепловизоры) состоят из объектива, приёмника, электронного блока и дисплея, установленных внутри пластикового корпуса.
Тепловизоры являются оптико-электронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему (объектив) на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, работающую в диапазоне длин волн от 7,5 до 14 мкм, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на сенсорном экране (дисплее). В комплекте поставки.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения тепловизора.
В тепловизорах предусмотрена возможность установки значения излучательной способности объекта измерения температуры в зависимости от измеряемой температуры объекта. Для облегчения наведения тепловизоров на объект, в корпус встроен лазерный целеуказатель, класс лазерной опасности 1 по ГОСТ 31581-2012.
К данному типу тепловизоров относятся четыре модификации AT5P, AT6P, AT7X, AT8X. Модификации отличаются конструкцией корпуса и техническими характеристиками. Тепловизоры модификации AT5P, AT6P, AT7X могут быть оснащены дополнительными объективами 48°; 12°; 6°, а для модификации AT8X дополнительными объективами 45°, 12°.
Нанесение знака поверки на тепловизоры не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое обозначение.

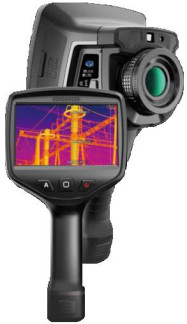

Общий вид, места нанесения серийного номера и знака утверждения типа представлены на рисунках 1 -3.
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении тепловизоров и не имеет возможности к считыванию и модификации. Информация о метрологически значимой части ПО пользователю не доступна.
Конструкция тепловизоров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software Version |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.191 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -20 до +2000 |
| Диапазон измерений температуры (разбит на поддиапазоны), °С | от -20 до +150 от 0 до +410 от +300 до +650 от +300 до +2000* |
| Пределы допускаемой погрешности измерений температуры: - абсолютной в диапазоне от -20 °С до +100 °С включ., °С - относительной в диапазоне св. +100 °С до +2000 °С, % | ±2 ±2 |
| Примечание - * - опция | |
Таблица 3 - Основные технические характеристики
| Модификация | AT5P | AT6P | AT7X | AT8X |
| Наименование характеристики | Значение | |||
| Разрешение ИК-детектора, пиксели | 384x288 | 640x480 | 640x480 | 1024x768 |
| Температурная чувствительность (при +30 °С), °С, не более | 0,06 | 0,05 | 0,04 | 0,04 |
| Угол поля зрения, градус, не менее - стандартный объектив | 24 | 28 | ||
| Габаритные размеры, без объектива (высотахширинахглубина), мм, не более | 260x135x136 | 119x210x174 | ||
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более | от -20 до +55 95 | |||
наносится на титульный лист руководства по эксплуатации и на индивидуальную этикетку в виде наклейки в соответствии с рисунком 3.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Камера тепловизионная портативная AT | AT5P, AT6P, AT7X, AT8X | 1 шт. | — |
| Руководство по эксплуатации | - | 1 экз. | В соответствии с модификацией |
| Объектив | 4 оо , 4 о 2 6 о | - | В соответствии с заказом |
| Зарядное устройство | - | 1 шт. | - |
| Кейс | - | 1 шт. | - |
приведены в разделах 2 «Инструкция по эксплуатации» руководств по эксплуатации «Камеры тепловизионные портативные AT модификации AT6P (AT5P)» и «Камеры тепловизионные портативные AT модификации AT7X / AT8X».
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя SHIJIAZHUANG KANG METER TECHNOLOGY CO., LTD.
| Зарегистрировано поверок | 13 |
| Поверителей | 4 |
| Актуальность данных | 07.12.2024 |
