| Номер в госреестре | 89124-23 |
| Наименование СИ | Системы многоканальные тензометрические контрольно-измерительные |
| Обозначение типа СИ | СКИ |
| Изготовитель | Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ"), Московская область, г. Жуковский |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы многоканальные тензометрические контрольно-измерительные СКИ (далее СКИ) предназначены для экспериментальных исследований несущих и движущих винтов летательных аппаратов в части измерений напряженно-деформированного состояния элементов конструкции с помощью первичных преобразователей деформации на основе тензорезисторов, включенных по схеме полного моста (далее - первичных преобразователей). В режиме индикации возможно подключение к СКИ первичных преобразователей деформации на основе тензо-резисторов, включенных по четверть и полумостовой схемам.
К настоящему типу средств измерений относятся системы многоканальные тензомет-рические контрольно-измерительные СКИ-16 № 001 и СКИ-60 № 002, отличающиеся количеством измерительных каналов и программным обеспечением.
Принцип действия системы основан на измерении выходных электрических сигналов первичных преобразователей, передачи полученных значений на ПК оператора по Wi-Fi каналу, сохранении опытных данных на флеш-носителе, обработке информации в специализированном ПО SKI_16 и SKI_60 с последующим выводом ее на ПК.

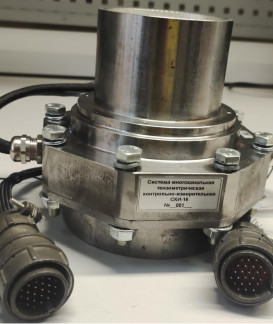

СКИ представляет собой корпус цилиндрической формы переменного сечения с встроенной измерительной платой, радиоканальным приемопередатчиком и перезаряжаемым источником питания. Измерительная плата помимо каналов измерения с первичных преобразователей содержит каналы индикации температуры и вибрации внутри корпуса СКИ.
В режиме индикации (метрологические характеристики не определены) допускается подключать на входы измерительных каналов тензорезисторы, соединенные по полумостовой и четверть мостовой схемам. При подключении первичных преобразователей по четвертьмосто-вой схеме возможно подключать тензорезисторы с номинальным сопротивлением 100, 120, 200, 350, 700 и 1000 Ом.
После включения СКИ устанавливает беспроводное соединение по радиоканалу с ответным устройством связи, подключенным либо интегрированным в рабочее место оператора. СКИ состоит из следующих составных частей:
- измерительный модуль - плата с электронными компонентами, обеспечивающая фильтрацию, усиление, оцифровку, предварительную обработку, регистрацию и проводную передачу на модуль радиосвязи сигналов датчиков;
- система обеспечения питания, соответствующего требованиям измерительного модуля, а также контроля заряда/разряда аккумулятора смонтированная в изолированном контейнере (находится в передней части общего корпуса СКИ);
- модуль обеспечения беспроводной связи для передачи данных на автоматизированное рабочее место оператора.
Место и способ пломбирования СКИ-16 и СКИ-60 показано на рисунках 3 и 4 соответственно. Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на СКИ.
Нанесения знака поверки на СКИ не предусмотрено.
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Метрологические и технические характеристики систем многоканальных тензометрических контрольно-измерительных СКИ указаны с учетом установленного ПО.
| Идентификационные данные (признаки) | Значение | |
| СКИ-16 | Идентификационное наименование программного обеспечения | SKI_16 |
| Номер версии (идентификационный номер) программного обеспечения | 1.0.0.2 | |
| Цифровой идентификатор программного обеспечения | fea37a2914a5bd0 f67660041214e17a3 | |
| СКИ-60 | Идентификационное наименование программного обеспечения | SKI_60 |
| Номер версии (идентификационный номер) программного обеспечения | 1.0.0.1 | |
| Цифровой идентификатор программного обеспечения | 0d00b20959150d0d cfab85ea2a272822 | |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | |
| СКИ-16 | СКИ-60 | |
| Количество измерительных каналов, шт | 16 | 64 |
| Диапазон измерений отношения электрических напряжений (полномостовая схема подключения), мВ/В | от -5 до +5 | |
| Пределы приведенной к верхней границе диапазона измерений погрешности отношения электрических напряжений (полномостовая схема подключения), % | ± 0,2 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| СКИ-16 | СКИ-60 | |
| Напряжение электрического питания тензомостов, В | 3,3 | |
| Частота опроса АЦП, кГ ц | от 2,048 до 4,096 | |
| Габаритные размеры, мм, не более | ||
| - диаметр, мм | 135 | 145 |
| - высота, мм | 150 | 175 |
| - Масса, кг, не более | 4,2 | 7,2 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -35 до + 40 | |
| - относительная влажность воздуха, %, не более | 80 | |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность СКИ
| Обозначение | Наименование | Количество | |
| СКИ-16 | ЦАДН.1704.000.00-02 | Система СКИ-16 | 1 |
| Комплект монтажных частей | 1 | ||
| SKI_16 | ПО | 1 | |
| ЦАДН.1704.000.00-02 РЭ | Руководство по эксплуатации | 1 | |
| ЦАДН.1704.000.00-02.016 ФО | Формуляр | 1 | |
| СКИ-60 | ЦАДН.1704.000.00-02 | Система СКИ-60 | 1 |
| Комплект монтажных частей | 1 | ||
| SKI_60 | ПО | 1 | |
| ЦАДН.1704.000.00-02 РЭ | Руководство по эксплуатации | 1 | |
| ЦАДН.1704.000.00-02.060 ФО | Формуляр | 1 | |
приведены в разделе 2 «Использование СКИ» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия;
Локальная поверочная схема ФГУП «ЦАГИ» 3.34-1 для тензометрических средств измерений напряжения постоянного тока.
