| Номер в госреестре | 89128-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT M5 RUS |
| Изготовитель | Общество с ограниченной ответственностью "ЕФТ СЕРВИС" (ООО "ЕФТ СЕРВИС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая EFT M5 RUS (далее - аппаратура) предназначена для определения координат, длин базисов и определения планово-высотного положения объектов.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна, спутниковый геодезический приёмник и камера. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Аппаратура на передней панели имеет камеру, которая при помощи ПО контроллера может определять планово-высотное положение объектов в заданной системе координат по полученным в процессе фотографирования облакам точек. Так же аппаратура имеет нижнюю вспомогательную камеру для выноса точек в натуру при помощи ПО контроллера.
Электропитание аппаратуры осуществляется от внешнего источника питания или аккумуляторной батареи.
На передней панели корпуса аппаратуры расположен блок управления, а именно -функциональная клавиша, индикатор приема спутниковых сигналов и индикатор состояния/приема данных.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L2, L2C, L2E, L5; GLONASS: L1C/A, L1P, L2C/A, L2P, L3 CDMA; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3; SBAS: L1C/A, L5, QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5, LEX; IRNSS: L5; EFT xFix.
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGNSS)», «Автономный», определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)».
Заводской номер аппаратуры в буквенно-числовом формате типографским способом указывается на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

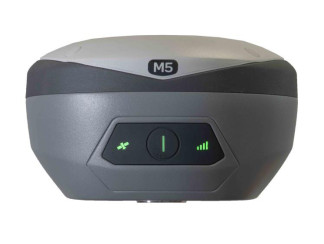

Общий вид аппаратуры и мсето нанесения пломбы представлены на рисунке 1.
Общий вид маркировочной наклейки представлен на рисунке 2.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов верхней крышки. Место пломбировки от несанкционированного доступа приведены на рисунке 1, а место нанесения заводского номера приведены на рисунке 2.
Аппаратура имеет встроенное метрологически значимое программное обеспечение (далее - ВПО) «ВПО», ПО контроллера «EFT Field Survey», «EFT Seismic», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | ВПО | EFT Field Survey | EFT Seismic | EFT Post Processing | EFT SeisMonitor |
| Номер версии (идентификационный номер ПО) | не ниже 2.5.6 | не ниже 4.2.0 | не ниже 4.2.0 | не ниже 2.0 | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика»: - в плане - по высоте - «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)»: - в плане - по высоте | ±2-(2,5+0,5T0-6-D) ±2-(5,0+0,5T0-6-d) ±2-(5,0+0,5T0-6-D) ±2-(10,0+0,8T0-6-D) ±2-(250+1T0-6-D) ±2-(500+1T0-6-D) |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм: - «Статика»: - в плане - по высоте - «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)»: - в плане - по высоте | 2,5+0,5T0-6-D 5,0+0,5T0-6-D 5,0+0,5T0-6-D 10,0+0,8T0-6-D 250,0+1T0-6-D 500,0+1T0-6-D |
| Диапазон определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)», м | от 2 до 15 |
| Наименование характеристики | Значение |
| Допускаемая средняя квадратическая погрешность определения | |
| планово-высотного положения объектов в заданной системе координат | |
| по полученному в процессе фотографирования облаку точек | |
| относительно положения ровера в режиме измерений «Кинематика в | |
| реальном времени (RTK)», мм: | |
| - в плане | 10 |
| - по высоте | 15 |
| Пределы допускаемой абсолютной погрешности определения планово- | |
| высотного положения объектов в заданной системе координат по | |
| полученному в процессе фотографирования облаку точек относительно | |
| положения ровера в режиме измерений | |
| «Кинематика в реальном времени (RTK)», мм: | |
| - в плане | ± 20 |
| - по высоте | ± 30 |
| Границы допускаемой абсолютной погрешности определения | |
| координат (при доверительной вероятности 0,95) в режиме | |
| «Автономный», мм: | ±2000 |
| - в плане | ±3000 |
| - по высоте | |
| Допускаемая средняя квадратическая погрешность определения | |
| координат в режиме «Автономный», мм: | |
| - в плане | 1000 |
| - по высоте | 1500 |
| Примечание | |
| D - измеряемое расстояние, мм. |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 1408 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +75 |
| Напряжение источника питания постоянного тока, В: - внешнее питание | от 5 до 12 |
| - встроенный аккумулятор | 7,2 |
| Габаритные размеры (ДхВ), мм, не более | 130x80 |
| Масса, кг, не более | 0,97 |
наносится типографским способом на титульный лист руководства по эксплуатации Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая | EFT M5 RUS | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Внешняя УКВ антенна | - | 1 шт. |
| Коммуникационный кабель | - | 1 шт. |
| Руководство по эксплуатации (на электронном носителе) | EFT M5 RUS^ | 1 экз. |
приведены в разделе «Включение и выключение ГНСС - приемника» «Аппаратура геодезическая спутниковая EFT M5 RUS. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 6811-002-51252683-2022 Аппаратура геодезическая спутниковая EFT M5 RUS. Технические условия.
