| Номер в госреестре | 89132-23 |
| Наименование СИ | Пикнометры напорные |
| Обозначение типа СИ | ПН |
| Изготовитель | Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры напорные ПН (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам и применяются в составе установок пикнометрических для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности.
Пикнометры выпускаются в двух исполнениях в зависимости от формы корпуса пикнометра:
- исполнение ПН-01 имеет цилиндрическую форму корпуса (Рисунок 1, а);
- исполнение ПН-02 имеет сферическую форму корпуса (Рисунок 1, б).
Исполнение ПН-02 имеет меньшую, чем у исполнения ПН-01 номинальную массу
корпуса пикнометра при близком значении номинального внутреннего объема.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометры выполнены в виде цельнометаллического сосуда с двумя запорными кранами конусного типа и клапаном аварийного сброса давления мембранного типа. Краны пикнометров имеют патрубки для соединения между собой и подключения к быстросъёмным соединениям рукавов высокого давления.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер наносится на тело пикнометра (рисунок 1) методом лазерной или электрохимической гравировки.
Пломбирование пикнометров не предусмотрено.
а)
б)

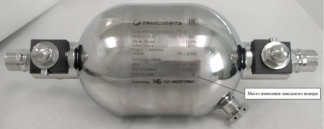

Рисунок 1 - Общий вид пикнометров: а) исполнение ПН-01; б) исполнение ПН-02
Таблица 1 - Основные метрологические и технические характеристики пикнометров
| Наименование характеристики | Значение | |
| ПН-01 | ПН-02 | |
| Номинальный внутренний объем пикнометра, см3, не менее* | 1000 | 1000 |
| Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 | ± 0,025 | |
| Коэффициент изменения внутреннего объема пикнометра под воздействием температуры жидкости, отличной от 25 °С, см3°С-1, не более | 0,1 | |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 МПа-1, не более | 0,1 | |
| Габаритные размеры пикнометра, мм, не более: - диаметр - высота | 120 326 | 143 307 |
| Номинальная масса пустого пикнометра, г, не более* | 4800 | 4300 |
| Материал корпуса пикнометра | Нержавеющая сталь |
| Условия эксплуатации: - рабочая среда - допускаемое рабочее давление жидкости при отборе пробы, МПа, не более - температура жидкости при отборе пробы, °С - температура окружающего воздуха при отборе пробы жидкости, °С | Нефть и нефтепродукты 6,3 от 0 до +50 от -25 до +50 |
| Срок службы пикнометра, лет Средняя наработка до отказа, ч, не менее | 10 10000 |
| * действительные значения объема и массы для каждого экземпляра приведены в паспортах на пикнометры и протоколах поверки. | |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность пикнометров
| Наименование | Обозначение | Количество |
| Пикнометр напорный | ПН-01 или ПН-02 | 1 шт. |
| Комплект ЗИП | - | 1 комплект |
| Руководство по эксплуатации | ШДЕК.414123.025.01.000.000 РЭ | 1 экз. |
| Паспорт | ШДЕК.414123.025.01.000.000 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Пикнометры напорные ПН».
