Установки поверочные переносные СПП Аршин, 89136-23

Назначение

Установки поверочные переносные СПП Аршин (далее - установки) предназначены для измерений, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений объема жидкости в потоке и/или объемного расхода жидкости.

Описание

Принцип работы установок основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерений.

Установки состоят из преобразователя расхода электромагнитного, гидравлического тракта рабочего контура и измерительно-вычислительного комплекса, которые смонтированы в переносном пластмассовом корпусе. Управление может осуществляться с помощью панели управления и/или пультом дистанционного управления.

Объем жидкости в потоке и объемный расход жидкости вычисляется и индицируется измерительно-вычислительным комплексом на основе данных, измеренных преобразователем расхода.

Подключение установок к гидравлическому тракту рабочего контура, в котором расположено поверяемое средство измерений, производится с помощью трубопроводов (гибких шлангов) через быстроразъемные соединения. Жидкость проходит через поверяемое средство измерений, вводный трубопровод (гибкий шланг), гидравлический тракт рабочего контура и преобразователь расхода установки, и далее, через выходной трубопровод (гибкий шланг), либо в сток, либо в накопительную емкость.

Корпус установки изготовлен из ударопрочного износостойкого пластика черного цвета (либо другого по требованию заказчика).

Измерительно-вычислительный комплекс управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемого средства измерений и средств измерений установки, а также выводит полученные данные на дисплей установки и/или через интерфейсы связи (карта памяти).

Информацию с поверяемого средства измерений считывают визуально по показаниям его индикатора и вводят в измерительно-вычислительный комплекс, либо показания с поверяемого средства измерений фиксируются автоматически при помощи фотокамеры.

После проведения поверки средства измерений в энергонезависимой памяти измерительно-вычислительного комплекса сохраняется протокол поверки.

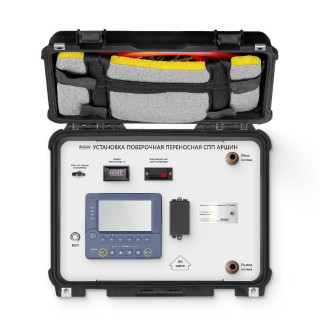

Общий вид установок приведен на рисунке 1.

Пломбировка установок осуществляется с помощью наклейки, которая наклеивается на монтажный винт на задней стороне пластикового корпуса, с нанесением знака поверки на наклейку.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведено на рисунке 2.

Заводской номер наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе установки, методом клепания.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Установка поверочная переносная СПП АРШИН

Номер в гос. реестре: Заводской номер:
