| Номер в госреестре | 89140-23 |
| Наименование СИ | Блескомеры фотоэлектрические |
| Обозначение типа СИ | БФ |
| Изготовитель | Общество с ограниченной ответственностью "ВОСТОК-7" (ООО "ВОСТОК-7"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блескомеры фотоэлектрические БФ (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 20°/20°, 60°/60°, 85°/85° направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, пленок, твердых пластиков и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности.
Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации: БФ-бО-ОБЫКНОВЕННЫЙ; БФ-бО-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-20-60-85; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М; БФ-60/60-В7; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД.
Модификации отличаются друг от друга метрологическими и техническими характеристиками, геометрией освещения/наблюдения, размерами и формой измеряемого участка, а также материалом, из которого изготовлен корпус блескомера.
Нанесение знака поверки на средство измерений не предусмотрено.

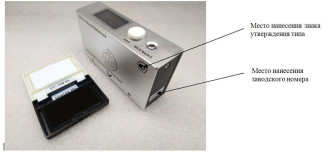

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на прибор, а также на установочную (настроечную) меру блеска поверхности, методом лазерной гравировки, методом печатной литографии или типографским способом на самоклеящуюся табличку и имеет буквенно-цифровое обозначение.
Общий вид блескомеров приведен на рисунках 1 - 7.
Пломбировка блескомеров не предусмотрена.
Программное обеспечение (ПО) идентифицируется в зависимости от модификации блескомера. ПО управляет работой блескомера, отображает результаты измерений, обрабатывает, передает и хранит полученные данные.
Внешнее ПО является метрологически не значимым, устанавливается на ПК и предназначено для отображения измеренных значений и генерации отчетов.
Встроенное ПО является метрологически значимым и предназначено для сбора, обработки и передачи полученных значений измерений по интерфейсу связи RS-485.
Метрологически значимая часть ПО СИ и измеренные данные защищены от преднамеренных изменений с помощью специальных программных средств. Конструктивно блескомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения блескомеров приведены в таблицах 1 -5.
Таблица 1 - Идентификационные данные программного обеспечения блескомеров фотоэлектрических БФ модификаций БФ-60-ОБЫКНОВЕННЫЙ, БФ-6О-МРАМОР, Бф-60-КРИВИЗНА
| Идентификационные данные (признаки) | Встроенное ПО | Внешнее ПО |
| Идентификационное наименование ПО | отсутствует | отсутствует |
| Номер версии (идентификационный номер) ПО | V1.0 | отсутствует |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
Таблица 2 - Идентификационные данные программного ^обеспечения блескомеров
| фотоэлектрических БФ модификаций БФ-60-ПРЕЦ | ИЗИОННЫЙ, БФ-2 | 0-60-85 |
| Идентификационные данные (признаки) | Встроенное ПО | Внешнее ПО |
| Идентификационное наименование ПО | отсутствует | MyGloss |
| Номер версии (идентификационный номер) ПО | отсутствует | не ниже v.2.0 |
| Цифровой идентификатор ПО | отсутствует | B72C492B |
Таблица 3 - Идентификационные данные программного обеспечения блескомеров фотоэлектрических БФ модификаций БФ-60-В7-192, БФ-60-В7-193 _
| Идентификационные данные (признаки) | Встроенное ПО | Внешнее ПО |
| Идентификационное наименование ПО | отсутствует | LS_GlossMeter |
| Номер версии (идентификационный номер) ПО | не ниже V1.2 | не ниже v1.2 |
| Цифровой идентификатор ПО | отсутствует | E0873EAF |
Таблица 4 - Идентификационные данные программного обеспечения блескомеров фотоэлектрических БФ модификаций БФ-60-в7-60н, БФ-60-В7-60М, БФ-20-60-85-В7-268Н, БФ-20-60-85-В7-268НД_
| Идентификационные данные (признаки) | Встроенное ПО | Внешнее ПО |
| Идентификационное наименование ПО | отсутствует | GQC6 |
| Номер версии (идентификационный номер) ПО | отсутствует | не ниже v.1.0 |
| Цифровой идентификатор ПО | отсутствует | 11F04E17 |
Таблица 5 - Идентификационные данные программного обеспечения блескомеров фотоэлектрических БФ модификаций БФ-20-60-85-В7-268, БФ-60/60-В7_
| Идентификационные данные (признаки) | Встроенное ПО | Внешнее ПО |
| Идентификационное наименование ПО | отсутствует | GQC6 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.9. | не ниже v.1.0 |
| Цифровой идентификатор ПО | отсутствует | 11F04E17 |
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, единиц блеска | |
| - модификации БФ-60-ОБЫКНОВЕННЫИ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М | от 2,0 до 100,0 |
| - модификация БФ-60/60-В7 | от 3,0 до 100,0 |
| - модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД | от 4,0 до 100,0 |
| Пределы допускаемой абсолютной погрешности измерений, единиц блеска - модификации БФ-60-ОБЫКНОВЕННЫИ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М - модификация БФ-60/60-В7 - модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД | ±2,0 ±3,0 ±4,0 |
| Дискретность показаний, единиц блеска - БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-КРИВИЗНА; Б Ф-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М; БФ-60/60-В7; БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД | 0, 1 |
| - БФ-60-МРАМОР | 1 |
| Наименование характеристики | Значение |
| Геометрия освещения/наблюдения: - модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М; БФ-60/60-В7; БФ-60-МРАМОР - модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД | 60°/60° 20°/20°, 60°/60° и 85°/85° |
| Параметры электрического питания: - модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60/60-В7; БФ-20-60-85; БФ-20-60 -85-В7-268 (элемент питания Аа), В - модификации БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М (встроенный литиевый аккумулятор), В | 1,5 3,7 |
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 160х95х85 |
| Г абаритные размеры в упаковке (длина х ширина х высота), мм, не более | 300х250х95 |
| Масса, г, не более | 400 |
| Масса в упаковке, г, не более | 1100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более | от 0 до +40 85 |
наносится на корпус блескомера методом лазерной гравировки или методом печатной литографии, а также наносится на титульный лист руководства по эксплуатации типографическим способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блескомер фотоэлектрический | БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60/60-В7; БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М | 1 шт. (по заказу) |
| Установочная (настроечная) мера блеска поверхности | - | 1 компл. |
| Тканевая протирочная салфетка из микрофибры | - | 1 шт. |
| Футляр | - | 1 шт. |
| Защитный чехол-держатель | - | 1 шт.* |
| CD диск с программным обеспечением и USB кабель | - | 1 компл.* |
| Установочная (настроечная) мера блеска поверхности (дополнительная) | (по заказу) | |
| Элемент питания (аккумулятор или батарея) | тип АА | (по заказу) |
| Руководство по эксплуатации | РЭП.БЛ.13.2023 | 1 экз. |
| * - только для отдельных модификаций согласно техническим характеристикам | ||
приведены в главе 5 «Процедура измерения и калибровки» руководства по эксплуатации.
Приказ Росстандарта от 27 ноября 2018 г. № 2516 «Об утверждении государственной поверочной схемы для средств измерений координат цвета и координат цветности, белизны, блеска»;
ГОСТ 31975-2017 (ISO 2813:2014) Материалы лакокрасочные. Метод определения блеска лакокрасочных покрытий под углом 20°, 60° и 85°;
ТУ 26.51.66.190-002-11548758-2021 Блескомеры фотоэлектрические БФ. Технические условия.
| Зарегистрировано поверок | 60 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
