| Номер в госреестре | 89142-23 |
| Наименование СИ | Резервуары (танки) стальные прямоугольные несамоходного нефтеналивного судна МН - 2528 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Осетровский речной порт Ленского пароходства, г. Усть-Кут (изготовлены в 1983 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные прямоугольные несамоходного нефтеналивного судна МН - 2528 предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Резервуары (танки) стальные прямоугольные несамоходного нефтеналивного судна МН - 2528 представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояса танка.
Танки отделены от наружной обшивки наливного судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водо-пенотушения и системы орошения.
Идентификация резервуаров (танков) стальных прямоугольных несамоходного нефтеналивного судна МН - 2528 осуществляется по заводским номерам (по технологической схеме): 11, 12, 21, 22, 31, 32, 41, 42, нанесенным на верхнюю стенку резервуара методом окраса. Пломбирование не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид несамоходного нефтеналивного судна МН - 2528 представлен на рисунке 1. Схематичное расположение танков, заводские номера (по технологической схеме) 11, 12, 21, 22, 31, 32, 41, 42 на палубе несамоходного нефтеналивного судна МН-2528 представлено на рисунке 2.

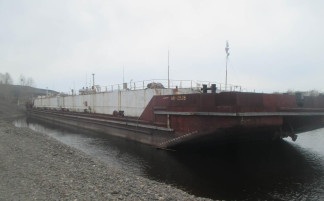

Рисунок 1 - Общий вид несамоходного нефтеналивного судна МН - 2528 (вид с бока)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Заводской номер (по технологической схеме) | 11 | 12 | 21 | 22 | 31 | 32 | 41 | 42 |
| Номинальная вместимость, м3 | 420 | 385 | 422 | 386 | 421 | 388 | 393 | 364 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
| Наименование характеристики | Значение | |||||||
| Заводской номер (по технологической схеме) | 11 | 12 | 21 | 22 | 31 | 32 | 41 | 42 |
| Габаритные размеры: - длина, мм - ширина, мм - высота, мм | ||||||||
| 19717 | 19783 | 19768 | 19769 | 19809 | 19798 | 18500 | 18505 | |
| 6769 | 6196 | 6811 | 6218 | 6779 | 6253 | 6782 | 6272 | |
| 3270 | 3270 | 3270 | 3270 | 3270 | 3270 | 3270 | 3270 | |
| Средний срок службы, лет, не менее | 30 | |||||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||||||
наносится на титульный лист паспорта печатным способом.
| Таблица 3 - Комплектность средств изме | рений | |
| Наименование | Обозначение | Количество |
| Несамоходное наливное судно | МН - 2528 | 1 шт. |
| Резервуары (танки) стальные прямоугольные | зав. №№ 11, 12, 21, 22, 31, 32, 41, 42 | 8 шт. |
| Паспорта на танки стальные прямоугольные | 8 экз. | |
| Градуировочная таблица | - | 8 экз. |
приведены в разделе 1 «Общие сведения» паспорта.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
