| Номер в госреестре | 89144-23 |
| Наименование СИ | Преобразователи разности давлений измерительные |
| Обозначение типа СИ | PDS8 |
| Изготовитель | Chongqing Silian Measurement And Control Technology Co., ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи разности давлений измерительные PDS8 (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений абсолютного и избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости или пара.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру (преобразователи разности давлений и уровня, определяемого по разности давлений, имеют 2 камеры - высокого и низкого давления, разделенные мембраной, изгибающейся в сторону меньшего давления), вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от
4 до 20 мА совмещенный с цифровым сигналом на базе HART-протокола или цифровой выходной сигнал по протоколам Profibus-PA, Foundation Fieldbus.
Корпус преобразователей имеет возможность поворота на угол до ±270 градусов.
Преобразователи изготавливаются следующих модификаций: PDS815, PDS843, PDS863, PDS883.
В зависимости от вида измеряемого давления, вида присоединения к процессу и номинальной статической характеристики преобразователи имеют следующие исполнения:
G - преобразователи разности давлений с двумя фланцами и капиллярной линией
А - преобразователи разности давлений и давлений-разрежений с двумя фланцами и
капиллярной линией
L - преобразователи разности давлений с верхними пределом измерений до 2 кПа;
M - преобразователи разности давлений
H - преобразователи разности давлений с высоким статическим давлением 42 МПа.
W - преобразователи разности давлений с фланцем, предназначенные для расчета других величин, функционально связанных с измеряемым давлением.
S - преобразователи разности давлений с двумя фланцами и капиллярной линией, предназначенные для расчета других величин, функционально связанных с измеряемым давлением.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками; наличием и видами взрывозащиты; наличием дисплея, типами присоединений к процессу.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода в паспорте преобразователя и имеет структуру, расшифровка которой приведена в руководстве по эксплуатации на преобразователи.

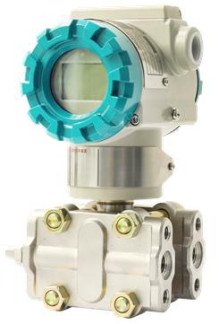

Общий вид преобразователей представлен на рисунках 1 - 3.
Заводской номер в виде цифрового/буквенного-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 4.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
Рисунок 2 - Общий вид преобразователей разности давлений измерительных PDS863, PDS815W
О
О
PDS8 Преобразователь разности давлений
| Модель | PDS843MH-1ES03-D2DA | ||
| Стандарт Заэшт* номер | Q/Ck 436-2020 8422013790 | М4№т&лыюе рабочее давление выход | 16 МПа [п”,ьЬ°-05% HART 4-20 ыА |
| ■—— | -500-+500 кПаЧ^ | Электропитание | 24 В |
| 0-500 кПа | Дата пястовления | 2022 |
Chongqing silian measure&control technology &q, Jtd. No. 61 Mdb Section Huangshan Ave, North New Zone. Chongqing. China
Место нанесения заводского номера
Рисунок 4 - место нанесения заводского номера на преобразователи разности давлений измерительные PDS8
Преобразователи разности давлений измерительные PDS8 имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей; записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| HART | Profibus-PA | Foundation Fieldbus | |
| Идентификационное наименование ПО | PDS-H | PDS-P | PDS-F |
| Номер версии (идентификационный номер) ПО | 18X | 1.0 | 1.0 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование | Значение | ||||
| Код диапазона измерений | |||||
| характеристики | C | D | E | F | G |
| Максимальный диапазон измерений (ДИмакс): 1)1 2) - PDS843M, PDS843Н - PDS843L | от -10 до +10 кПа от -2 до 2 кПа | от -100 до +100 кПа от -2 до 2 кПа | от -500 до +500 кПа | от -0,5 до +3 МПа | от -0,5 до +14 МПа |
| - PDS863W | от -10 до +10 кПа | от -100 до +100 кПа | от -500 до +500 кПа | от -0,5 до +3 МПа | от -0,5 до 10 МПа |
| - PDS883G; PDS883А | от -10 до +10 кПа | от -100 до +100 кПа | от -500 до +500 кПа | от -0,5 до +3 МПа | от -0,5 до +14 МПа |
| - PDS815W, PDS815S | от -10 до +10 кПа | от -100 до +100 кПа | от -500 до +500 кПа | от -0,5 до +3 МПа | от -0,5 до 4 МПа |
| Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, ±у, %: 3) | |||||
| - PDS843M, PDS843Н r <10 10 < r < 50 10 < r < 100 | ±(0,02+0,03 r) | ±0,05 ±(0,005+0,0045 r) | ±0,025 4) ±(0,01+0,0015r) ±(0,01+0,0015r) | ±0,025 4) ±(0,01+0,0015r) ±(0,01+0,0015r) | ±0,025 4) ±(0,01+0,0015r) ±(0,01+0,0015r) |
| - PDS843L | 0, 1 | 0, 1 | - | - | - |
| - PDS863W г < 5 г < 10 10 <r < 30 | ±(0,02+0,03 r) | ±0,05 ±0,05 ±(0,005+0,0045 r) | ±0,05 ±0,05 ±(0,005+0,0045 r) | ±0,05 ±0,05 ±(0,005+0,0045 r) | ±0,05 ±0,05 ±(0,005+0,0045 r) |
| Наименование характеристики | Значение | ||||
| Код диапазона измерений | |||||
| C | D | E | F | G | |
| - PDS883G r < 5 10 < г < 30 - PDS883A г < 5 r < 10 10 < r < 30 - PDS815W r < 4 r < 10 10 <r < 30 - PDS815S r < 5 r < 10 10 <r < 30 | ±(0,04+0,06 r) ±0,1 ±(0,04+0,035 r) ±(0,04+0,06 r) | ±0,1 ±(0,04+0,012r) ±0,1 ±0,1 ±0,1 ±0,05 ±0,05 ±(0,02+0,002 r) ±0,1 ±0,1 ±(0,04+0,0012 r) | ±0,1 ±(0,05+0,01r) ±0,1 ±0,1 ±0,1 ±(0,05+0,01r) ±0,05 ±0,05 ±(0,02+0,002 r) ±0,1 ±0,1 ±(0,05+0,001 r) | ±0,1 ±(0,05+0,01r) ±0,1 ±0,1 ±0,1 ±(0,05+0,01r) ±0,05 ±0,05 ±(0,02+0,002 r) ±0,1 ±0,1 ±(0,05+0,001 r) | ±0,1 ±(0,05+0,01r) ±0,1 ±0,1 ±0,1 ±(0,05+0,01r) ±0,05 ±0,05 ±(0,02+0,002 r) ±0,1 ±0,1 ±(0,05+0,001 r) |
| Вариация выходного сигнала, % (от настроенного диапазона измерений), не более | 0,8lyl | 0,8lyl | 0,8lyl | 0,8lyl | 0,8lyl |
| Наименование характеристики | Значение | ||||
| Код диапазона измерений | |||||
| C | D | E | F | G | |
| Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, %/28 °С: | |||||
| - PDS843М, PDS843Н | ±(0,06r +0,1) | ±(0,06r +0,1) | ±(0,06r +0,1) | ±(0,06r +0,1) | ±(0,06r +0,1) |
| - PDS843L | ±(0,12r+0,2) | ±(0,12r+0,2) | - | - | - |
| - PDS863W, PDS815W | ±(0,06r +0,2) | ±(0,06r +0,2) | ±(0,06r +0,2) | ±(0,06r +0,2) | ±(0,06r +0,2) |
| - PDS883G; PDS883А, PDS815S | ±(0,06r+0,35) | ±(0,06r+0,35) | ±(0,06r+0,35) | ±(0,06r+0,35) | ±(0,06r+0,35) |
| Максимальное рабочее (статическое) давление: - PDS843М - PDS843Н - PDS843L - PDS863W - PDS883G; PDS883А - PDS815W - PDS815S | 16 МПа 42 МПа 200 кПа 10 МПа 16 МПа 10 МПа 16 МПа | 16 МПа 42 МПа 3,2 МПа 10 МПа 42 МПа 10 МПа 16 МПа | 16 МПа 42 МПа 10 МПа 42 МПа 10 МПа 16 МПа | 16 МПа 42 МПа 10 МПа 42 МПа 10 МПа 16 МПа | 16 МПа 42 МПа 10 МПа 42 МПа 10 МПа 16 МПа |
| Наименование | Значение | ||||
| Код диапазона измерений | |||||
| характеристики | C | D | E | F | G |
| Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной, влиянием рабочего (статического) давления: | |||||
| - PDS843M, PDS843H | ±0,1 r %/ 3,2 МПа | ±0,03 r %/ 16 МПа | ±0,03 r %/ 16 МПа | ±0,03r %/ 16 МПа | ±0,03r %/ 16 МПа |
| - PDS843L | ±0,03 r %/ 200 кПа | ±0,2r %/ 3,2 МПа | - | - | - |
| - PDS863W | ±0,03 r %/ 1,6 МПа | ±0,15r %/ 4,0 МПа | ±0,15r %/ 4,0 МПа | ±0,15r %/ 4,0 МПа | ±0,15r %/ 4,0 МПа |
| - PDS883G; PDS883A | ±0,03 r %/ 1,6 МПа | ±0,15r %/ 5,0 МПа | ±0,15r %/ 5,0 МПа | ±0,15r %/ 5,0 МПа | ±0,15r %/ 5,0 МПа |
| - PDS815W | ±0,3r %/ 1,6 МПа | ±0,15r %/ 4,0 МПа | ±0,15r %/ 4,0 МПа | ±0,15r %/ 4,0 МПа | ±0,15r %/ 4,0 МПа |
| - PDS815S | ±0,3r %/ 1,6 МПа | ±0,15r %/ 5,0 МПа | ±0,15r %/ 5,0 МПа | ±0,15r %/ 5,0 МПа | ±0,15r %/ 5,0 МПа |
| Примечания: В меню преобразователей предусмотрен выбор других единицах измерения давления, допущенных к применению в РФ (Па, кгс/см2, ат., мм вод. ст., м вод. ст., бар, мбар, МПа, мм рт. ст.). 2) Знак «минус» для разности давлений определяется тем, в какую из камер преобразователя подается большее давление при определении разности давлений. 3) Коэффициент перенастройки 1=ДИмакс/ДИнаслр. Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового индикатора (ЖКИ) преобразователя. 4) По заказу преобразователь может быть изготовлен с пределами допускаемой основной приведенной к настроенному диапазону измерений погрешности равной ±0,05 %. Конкретное значение приведено в паспорте на преобразователь и на металлической табличке, прикрепленной на корпус преобразователя. | |||||
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровой | от 4 до 20 HART, Profibus-PA, Foundation Fieldbus |
| Напряжение питания постоянного тока, В: - коммуникация HART - коммуникация Foundation Fieldbus и Profibus | от 10,5 до 45,0 от 9 до 32 |
| Условия эксплуатации: - температура окружающей среды, °С для преобразователей без ЖКИ для преобразователей с ЖКИ - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +80 от -35 до +80 95 от 84,0 до 106,7 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106,7 |
| Масса, кг, не более | 90 |
| Габаритные размеры (высота; ширина; длина), мм, не более: 2) | 204x105x135 |
| Маркировка взрывозащиты | 0Ex ia DC T4 Ga, 0/1Ex d DC T6- T4 Ga/ Gb |
| Средняя наработка на отказ, ч, не менее | 90000 |
| Средний срок службы, лет, не менее | 10 |
| Примечания: 1) Конкретные значения указаны в руководстве по эксплуатации и (или) паспорте. 2) В зависимости от модели и исполнения, без учета параметров фланцев, выносных разделительных мембран (при наличии). | |
наносится на титульный лист руководства по эксплуатации и паспорта - типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь разности давлений измерительный | PDS8 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечания: Допускается прилагать 1 экз. (в зависимости от заказа) на партию преобразователей, постав | ||
| ляемых в один адрес. | ||
приведены в разделе 1.1 «Общие сведения» Руководства по эксплуатации.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
Стандарт предприятия Chongqing Silian Measurement And Control Technology Co., ltd,
Китай.
