Преобразователи измерительные параметров сигналов ВИНЕМ-3000, 89147-23

Назначение

Преобразователи измерительные параметров сигналов ВИНЕМ-3000 (далее - приборы) предназначены для измерений и преобразований параметров абсолютной вибрации (пикового значения виброскорости, среднеквадратичного значения (далее - СКЗ) виброскорости, размаха виброперемещения), относительной вибрации (размаха виброперемещения, пикового значения виброперемещения и осевого зазора), параметров положения (угла наклона, линейного перемещения, поперечного перемещения и скорости вращения) и электротехнических характеристик (сила постоянного тока).

Описание

Принцип действия приборов основан на измерении и преобразовании сигналов силы постоянного тока (мА) от первичных измерительных преобразователей (далее - ПИП) установленных на контролируемых объектах, по измерительным каналам (далее - ИК) поступающие в станцию сбора данных, в качестве которой может использоваться персональный компьютер (далее - ПК).

Конструктивно приборы состоят из устройство выполненных в едином корпусе, для установки на din-рейку.

В качестве ПИП могут выступать средства измерений утвержденного типа и внесенные в Федеральный информационный фонд по обеспечению единства измерений, имеющие выходной сигнал в виде силы постоянного тока (от 0 до 20 мА).

Метрологические характеристики ИК без учета ПИП представлены в таблице 1.

Заводские номера в виде цифрового обозначения наносятся на информационные таблички станций сбора методом термографии, как представлено на рисунке 1.

Место нанесения знака поверки на средство измерений не предусмотрено. Пломбирование приборов не предусмотрено.

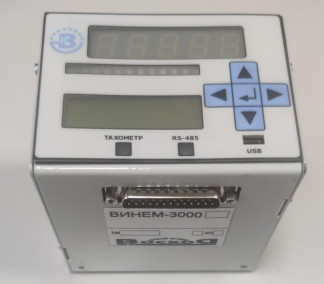

Общий вид приборов представлен на рисунке 1

Рисунок 1 - Общий вид приборов

Программное обеспечение

Метрологически значимое ПО устанавливается в микропроцессор приборов на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Метрологические и основные характеристики представлены в таблицах 1-4

Таблица 1 - Метрологические характеристики ИК без учета ПИП

от 2 до 1000 от 10 до 1000 от 20 до 1000 от 30 до 1000 от 40 до 150 от 50 до 300 от 30 до 150 от 30 до 400

Диапазоны рабочих частот1), Г ц

Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне рабочих частот относительно базовой частоты 80 Гц, %_

от -20 до +10

от 80 до 2000

ИК относительной вибрации

Диапазон измерений размаха виброперемещения (при номинальном коэффициенте преобразования 0,008 мА/мкм), мкм_

относительной погрешности измерений размаха

Пределы допускаемой виброперемещения, %

±5

Диапазон измерений пикового значения виброперемещения (при номинальном коэффициенте преобразования 0,016 мА/мкм), мкм_

от 1 до 1000

±5

от 0,001 до 5

Пределы допускаемой относительной погрешности измерений размаха виброперемещения, %_

Диапазон измерений осевого зазора (при номинальном коэффициенте преобразования 3,2 мА/мм), мм_

Пределы допускаемой осевого зазора, %_

относительной

измерений

погрешности

±5

Диапазоны рабочих частот1), Г ц

от 5 до 500 от 10 до 1000

Неравномерность АЧХ относительно базовой частоты 80 Гц, %, не более, в диапазоне частот:

-    св. 2Бн до 0,9Бв включ.

±5

-30

-    от Бн до 2Бн включ. и св. 0,9Бв до Бв

ИК параметров положения

Диапазон измерений относительного расширения коэффициенте преобразования 0,32 мА/мм), мм_

(при номинальном

от -25 до +25

Пределы допускаемой приведенной к полному диапазону измерений относительного расширения погрешности, %_

±5

±0,3

±5

от 1 до 350

от 1 до 8000

Диапазон измерений угла наклона (при номинальном коэффициенте преобразования 26,7 мА/°), °_

Пределы допускаемой относительной погрешности измерений угла наклона, %

Диапазон измерений линейного перемещения (при номинальном коэффициенте преобразования 0,046 мА/мм), мм_

Пределы допускаемой относительной погрешности измерений линейного перемещения, %_

Диапазон измерений скорости вращения (при номинальном коэффициенте преобразования 0,002 мА/об/мин-1), об/мин_

Пределы допускаемой относительной погрешности измерений скорости вращения, %_

Таблица 2 - Метрологические характеристики выходных каналов

Таблица 3 - Технические характеристики ИК

Таблица 4 - Основные технические характеристики приборов

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Подготовка к работе» документа ВРЕЛ.411135.003РЭ «Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г.№ 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;

ВРЕЛ.411135.003ТУ Преобразователи измерительные параметров сигналов ВИНЕМ-3000. Технические условия.
