| Номер в госреестре | 89149-23 |
| Наименование СИ | Счетчики газа струйные |
| Обозначение типа СИ | ПУЛЬСАР |
| Изготовитель | ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа струйные ПУЛЬСАР (далее - счетчики) предназначены для измерений объема проходящего через них природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-2018 и других неагрессивных газов.
Принцип действия счетчиков основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через счетчик. Импульсный сигнал преобразуется в электронном блоке в значение прошедшего через счетчик объема газа и регистрируется нарастающим итогом.
Счетчики состоят:
- из корпуса со струйным автогенератором;
- электронного блока с жидкокристаллическим дисплеем и элементом питания;
- крышки корпуса.
Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.
Для передачи результатов измерений во внешние измерительные системы используются вспомогательные цепи счетчиков, на базе которых могут быть реализованы совместно или по отдельности: радиоканал, импульсный выход, цифровой интерфейс.
В изготовлении счетчиков применены материалы, устойчивые к воздействию газов, для измерения объемов которых они предназначены.
Счетчики выпускаются в следующих исполнениях с различными значениями максимального объемного расхода газа и с различными пределами допускаемой относительной погрешности измерения объема газа (±1,0% или ±1,5%) в диапазоне расходов 0,2 Qmax < Q < Qmax, где Qmax - максимальный объемный расход:
- Счетчик газа струйный ПУЛЬСАР-1,6; ПУЛЬСАР-2,5; ПУЛЬСАР-3,2; ПУЛЬСАР-4 без температурной коррекции;
- Счетчик газа струйный ПУЛЬСАР-1,6Т; ПУЛЬСАР-2,5Т; ПУЛЬСАР-3,2Т; ПУЛЬСАР-4Т с температурной коррекцией.
Счетчики в исполнении с температурной коррекцией приводят измеренный объем газа температуре 20 °С, используя значения, измеренные датчиком температуры.
Условное обозначение счетчиков при заказе:
Счетчик газа струйный ПУЛЬСАР - Xi Х2 - Х3 - Х4, где Xi - максимальный объемный расход, м3/ч: 1,6; 2,5; 3,2; 4;
Х2 - наличие устройства температурной коррекции: пустое знакоместо без ТК; Т с ТК;
Хз - присоединение к трубопроводу: ШГ - штуцер - гайка; ГГ - гайка - гайка, ТТТТТТ -штуцер - штуцер;
Х4 - предел допускаемой относительной погрешности измерений объема газа в диапазоне объемных расходов измеряемого газа 0,2-Qmax < Q < Qmax: не указывается -1,5 %; 1% - 1,0 %.

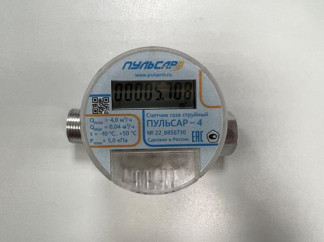

Общий вид счетчиков газа струйных ПУЛЬСАР, место расположения заводского номера и знака утверждения типа представлены на рисунке 1.
Защита от несанкционированного доступа осуществляется с помощью применения одноразовых крышек корпусов, вскрытие которых невозможно без их повреждения.
Заводской номер счетчика состоит из арабских цифр и наносится на корпусе счетчика в месте, указанном на рисунке 1. Заводской номер наносится любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации.
Нанесение знака поверки на средство измерений не предусмотрено.
Знак утверждения типа средств измерений наносится на корпус счетчика в соответствии с рисунком 1 и печатается типографским способом на титульном листе руководства по эксплуатации.
| Место | Место нанесения | |
| расположения | знака утверждения | |
| заводского | типа средств | |
| номера | измерении |
*
Рисунок 1 - Общий вид счетчиков струйных ПУЛЬСАР, места расположения заводского номера и нанесения знака утверждения типа средств измерений
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении.
ПО предназначено для сбора, преобразования, обработки и отображения на индикаторном устройстве измерительной информации об объеме газа. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа. Защита от несанкционированного доступа обеспечивается конструкцией счетчиков.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HGM-043 |
| Номер версии (идентификационный номер) ПО, не ниже | HGM -043-01.001-00.00 |
| Цифровой идентификатор ПО | - |
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||
| Исполнение | V - п ^ ^ ч с с | ПУЛЬСАР-2,5 ПУЛЬСАР-2,5Т | -3, 3,2-РА- Р- п ^ ^ ч ПУП | 4 Т4 -4 Р- Р4-АРА Д „jQ ^ Й |
| Минимальный объемный расход, Omin, м3/ч | 0,038 | 0,038 | 0,040 | 0,040 |
| Максимальный объемный расход, Omax, м3/ч | 1,6 | 2,5 | 3,2 | 4,0 |
| Пределы допускаемой относительной погрешности измерений объема газа в рабочих условиях или приведенного к стандартным условиям по ГОСТ 2939-63 по температуре, %, в диапазоне объемных расходов: - Qmin < Q < 0,2-Qmax (буон) - 0,2 • Qmax < Q < Qmax (буов) | ±2,5 ±1,0 или ±1,5 | |||
| Диаметр условного прохода (Ду), мм | 15, 20 | 15, 20 | 15, 20 | 20 |
| Номинальное напряжение электропитания от литиевой батареи, В | 3,6 | |||
| Максимальное рабочее избыточное давление газа, Pmax, кПа | 5 | |||
| Потеря давления газа при Qmax, кПа, не более | 1,5 | |||
| Емкость электронного отсчетного устройства, м3 | от 0,001 до 99999,999 | |||
| Условия эксплуатации: - температура рабочей среды, °С - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от - 10 до + 50 от - 10 до + 50 до 80 при температуре + 35 °С от 84,0 до 106,7 | |||
| Резьба штуцера, дюйм | G'/г, G/ | G/, G/ | G/, G/ | G/ |
| Наименование характеристики | Значение | |||
| Габаритные размеры, мм, не более: - высота | 98 | 98 | 103 | 103 |
| - длина | 120 | 120 | 120 | 120 |
| - ширина | 76 | 76 | 76 | 76 |
| Масса, кг, не более | 0,6 | 0,6 | 0,6 | 0,6 |
наносится на лицевую часть корпуса методом печати или гравировки и на титульный лист руководства по эксплуатации (паспорта)типографским способом.
в соответствии с таблицей 3
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Счетчик газа струйный ПУЛЬСАР | согласно заказу | 1 шт. |
| Руководство по эксплуатации (паспорт) | ЮТЛИ.407279.002-01 РЭ | 1 шт. |
| Комплект монтажных частей и принадлежностей* | - | 1 экз. |
| * Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку | ||
приведены в документе ЮТЛИ.407279.002- 01 РЭ в п. 4
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЮТЛИ 407279.002 ТУ «Счетчики газа струйные ПУЛЬСАР. Технические условия».
