| Номер в госреестре | 89152-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая многочастотная |
| Обозначение типа СИ | GT |
| Изготовитель | SHANGRAO HAODI IMP&EXP TRADING CO., LTD., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая многочастотная GT (далее - аппаратура) предназначена для измерений длин базисов и определений координат.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания или встроенной аккумуляторной батареи.
На передней панели корпуса аппаратуры расположен блок управления, а именно -индикатор приема спутниковых сигналов и индикатор состояния/приема данных, клавиша управления.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации. Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1CA, L1P, L1C, L2P, L2C, L5; ГЛОНАСС: L1C, L1P, L2C, L2P, L3,P1, P2; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC; Galileo: E1, E5a, E5b, E5ALTBOC, E6; QZSS:L1CA, L1C, L2C, L5, LEX; IRNSS: L5; SBAS: L1, L5, WAAS, EGNOS, GAGAN,SDCM, L-Band: Atlas H10/H30/Basic, L-Band: TerraStar-L (40cm.)/ TerraStar-C (4cm.).
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика с постобработкой», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения».
К средствам измерений данного типа относится аппаратура геодезическая спутниковая многочастотная GT модификаций G30 и T10 Pro, которые отличаются внешним видом и техническими характеристиками.
Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры геодезической спутниковой GT модификаций G30 и T10 Pro представлен на рисунках 1 и 2.
Общий вид маркировочной таблички представлен на рисунке 3.
Место нанесения маркировочной таблички

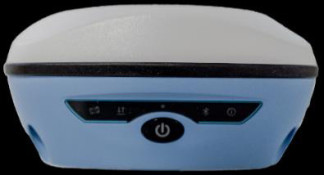

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой многочастотной GT мод. G30
Место указания заводского номера
ИЗ-
Z3225686100112
Рисунок 3 - Общий вид маркировочной таблички.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам аппаратуры обеспечено конструкцией корпуса.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее
- ПО) контроллера «Surpad 4.2» и «tSurvey». Для постобработки записанных данных на персональном компьютере используется ПО «eOffice», «GeoSolution».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | МПО | SurPad 4.2 | tSurvey | «eOffice» | «GeoSolution» |
| Номер версии (идентификационный номер) ПО | не ниже 3.15 | не ниже 1.020220690 | не ниже 1.0 | не ниже 2.2.0.2 | не ниже 1.220801.105712 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длин базисов, км | от 0 до 30 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997) в режимах: - «Статика», «Быстрая статика», мм: - в плане - по высоте - «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальные кодовые измерения», мм: - в плане - по высоте | ±3-(2,5+0,3-10-6-D) ±3(5+0,5 10-6D) ±3(4+0,5 10-6D) ±3-(8+0,5 10-6d) ±3 (200+1-10-6-D) ±3-(400+1-10-6-D) |
| Примечание D - измеряемое расстояние в мм. | |
| Наименование характеристики | Значение | |
| Модификации | G30 | T10 Pro |
| Количество каналов | 965 | 1408 |
| Источник электропитания: - от внешнего источника, В - от внутренней аккумуляторной батареи, В | от 6 до 28 7,2±0,5 | от 9 до 28 3,7±0,5 |
| Габаритные размеры(ДлинахШиринахВысота), мм, не более | 135х135х84 | 147,9x147,9x68 |
| Условия эксплуатации - температура окружающего воздуха, °С | от -45 до +80 | |
| Масса, кг, не более | 0,895 | 0,750 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| T10 Pro | G30 | ||
| Аппаратура геодезическая спутниковая многочастотная | GT | 1 шт. | 1 шт. |
| УВЧ антенна | AT0029 | 1 шт. | - |
| УВЧ антенна | QT450AGTC | - | 1 шт. |
| Адаптер питания | CG0025 | 1 шт. | 1 шт. |
| Провод для зарядки USB C - USB С | - | 1 шт. | 1 шт. |
| Провод для передачи данных USB A - USB C | - | - | 1 шт. |
| Кейс | - | 1 шт. | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. | 1 экз. |
| Паспорт | 1 экз. | 1 экз. | |
приведены в разделе 3.4 «Настройка рабочего режима» «Аппаратура геодезическая спутниковая многочастотная GT модификации G30, T10 Pro. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Пункт 8.5.3 Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Аппаратура геодезическая спутниковая многочастотная GT. Стандарт предприятия.», SHANGRAO HAODI IMP&EXP TRADING CO., LTD., Китай.
| Зарегистрировано поверок | 158 |
| Поверителей | 5 |
| Актуальность данных | 07.12.2024 |
