| Номер в госреестре | 89154-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов |
| Обозначение типа СИ | РГС |
| Изготовитель | Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблицы резервуаров.
Резервуары представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами наземного и подземного исполнения.
Резервуары выпускаются в модификациях РГС-5, РГС-8, РГС-10, РГС-25, РГС-50, номинальной вместимостью 5 м3 8 м3, 10 м3, 25 м3, 50 м3;
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

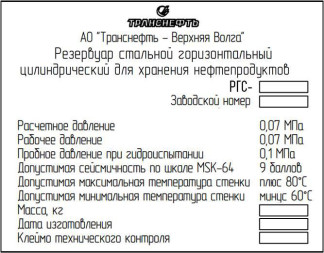

Эскизы резервуаров представлены на рисунках 1-2. Эскиз маркировочной таблички представлен на рисунке 3.
0
ЪРП'НСНЕФлЪЬ
АО "Транснефть - Верхняя Волга” РезерЬуар стальной горизонтальный цилинЗрический Зля хранения нефтепродуктов
РГС- I— За&обской намер |
Расчетное Эайление 0,07 МПо
Рабочее Забление 0,07 МПа
Пробное Забление при гиЗроиспытании 0,1 МПа
Допустимая сейсмичность по школе MSK-6^ 9 баллой
Допустимая максимальная температура стенки плюс 80°С
Допустимая минимальная температура стенки минус 60°С
Масса, кг I I
Дата изготовления I I
Клеймо технического контроля I I
Рисунок 3 - Эскиз маркировочной таблички Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Тип резервуара | РГС-5 | РГС-8 | РГС-10 | РГС-25 | РГС-50 |
| Номинальная вместимость, м3 | 5 | 8 | 10 | 25 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||||
| Наименование характеристики | Значение | ||||
| Тип резервуара | РГС-5 | РГС-8 | РГС-10 | РГС-25 | РГС-50 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -60 до +40 | ||||
| Габаритные размеры, мм -длина -диаметр | 2160 1912 | 4400 1597 | 3118 2232 | 4860 2772 | 9160 2772 |
| Срок службы, лет, не менее | 30 | ||||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-004-05762252-2005 «Резервуар стальной горизонтальный цилиндрический для хранения нефтепродуктов. Технические условия».
