| Номер в госреестре | 89156-23 |
| Наименование СИ | Нутромеры микрометрические двухточечные |
| Обозначение типа СИ | INSIZE |
| Изготовитель | INSIZE CO., LTD., КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические двухточечные INSIZE (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей.
Принцип действия нутромеров основан на измерении линейных размеров при использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительных наконечников до соприкосновения с измеряемой поверхностью.
Нутромер состоит из микрометрического винта, измерительных губок с двухконтактным касанием к измеряемому изделию с твердосплавными измерительными наконечниками, стопорного винта, стебля с нониусом (с цифровым отсчетным устройством), барабана. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Нутромеры с диапазонами измерений от 5 до 30 мм и от 25 до 50 комплектуются установочными кольцами.
К средствам измерений данного типа относятся нутромеры моделей:
-3220 - с отсчетом по шкалам стебля и барабана;
-3520 - с цифровым отсчетным устройством.
Товарный знак наносится на барабан микрометрической головки
методом лазерной маркировки, на цифровое отсчетное устройство или на теплоизоляционную накладку краской или в виде наклейки или бирки; и на титульный лист паспорта нутромера типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносятся на барабан микрометрической головки лазерной маркировкой в местах, указанных на рисунке 9.
Модель нутромеров указана на торцевой поверхности футляра, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

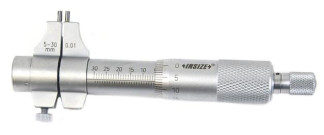

Общий вид нутромеров указан на рисунках 1-8.
Общий вид цифрового отсчетного устройства представлен на рисунке 10.
Места нанесения заводских номеров
Таблица 1 - Метрологические характеристики нутромеров
| Модель нутромера | Модификация | Диапазон измерений нутромера, мм | Цена деления (шаг дискретности), мм | Пределы допускаемой абсолютной погрешности, мкм |
| 3220 | 3220-30 | От 5 до 30 | 0,01 | ±7 |
| 3220-50 | От 25 до 50 | ±8 | ||
| 3220-75 | От 50 до 75 | ±9 | ||
| 3220-100 | От 75 до 100 | ±10 | ||
| 3520 | 3520-30 | От 5 до 30 | 0,001 | ±5 |
| 3520-50 | От 25 до 50 | ±6 | ||
| 3520-75 | От 50 до 75 | ±7 | ||
| 3520-100 | От 75 до 100 | ±8 |
Таблица 2 - Номинальные диаметры и допускаемые отклонения диаметров установочных колец от номинальных
| Номинальные диаметры установочных колец, мм | Допускаемые отклонения диаметров установочных колец от номинальных, мкм |
| 5,000±0,010 | ±3 |
| 25,000±0,010 | |
| 50,000±0,010 | |
| 75,000±0,010 |
Таблицы 3 - Габаритные размеры и масса
| Модификация | Габаритные размеры, мм, не более (Длина х Ширина х Высота) | Масса, кг, не более |
| 3220-30 | 110 x 196 x 32 | 0,363 |
| 3220-50 | 110 x 196 x 32 | 0,443 |
| 3220-75 | 122 x 220 x 32 | 0,413 |
| 3220-100 | 122 x 220 x 32 | 0,432 |
| 3520-30 | 128 x 226 x 43 | 0,651 |
| 3520-50 | 128 x 226 x 43 | 0,731 |
| 3520-75 | 128 x 226 x 43 | 0,610 |
| 3520-100 | 148 x 255 x 43 | 0,701 |
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре +25 °С, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер | - | 1 шт. |
| Элемент питания (для нутромеров модели 3520) | - | 1 шт. |
| Установочное кольцо (для нутромеров модификаций 3220-30, 3220-50, 3520-30, 3520-50) | - | 1 шт. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Примечание: установочные кольца для других модификаций нутромеров поставляются по дополнительному заказу | ||
приведены в разделе 6 «Устройство и принцип работы» паспорта нутромеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
Стандарт предприятия INSIZE CO., LTD «Нутромеры микрометрические двухточечные INSIZE».
