Машина координатно-измерительная Sky 50.35.30, 89157-23

Машина координатно-измерительная Sky 50.35.30, зав. № 2745 (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Карточка СИ
Номер в госреестре 89157-23
Наименование СИ Машина координатно-измерительная
Обозначение типа СИ Sky 50.35.30
Изготовитель Innovalia Metrology, Испания
Год регистрации 2023
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Машина координатно-измерительная Sky 50.35.30, зав. № 2745 (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.

Описание

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция КИМ мостовая. Подвижный мост перемещается по направляющим, установленным на опорах. Ползун машины состоит из сварной конструкции, в которой располагается пиноль. Пиноль закреплена с верхней стороны балки моста. Ползун и направляющие по оси X и Y выполнены из стали. Направляющая оси Z изготовлена из гранита. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z. КИМ оснащена измерительной головкой Renishaw PH10MQ Plus с датчиком SP25M, лазерным сканером OptiScan D1100, а также измерительным датчиком Renishaw SP80. КИМ оснащена набором контактных щупов различного диаметра и формы.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

Заводской номер в числовом формате методом печати указывается на маркировочной табличке, расположенной на стальной опоре КИМ.

Нанесение знака поверки на средство измерений не предусмотрено.

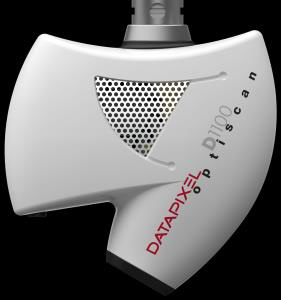

Общий вид КИМ представлен на рисунке 2, общий вид лазерного сканера представлен на рисунке 1, общий вид маркировочной таблички представлен на рисунке 3.

В процессе эксплуатации КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа не предусмотрено. Ограничение несанкционированного доступа к узлам КИМ обеспечено конструкцией корпуса.

Место расположения заводского номера

Программное обеспечение

Машина координатно-измерительная Sky 50.35.30 работает под управлением метрологически значимого программного обеспечения «M3», (далее - ПО).

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M3

Номер версии (идентификационный номер) ПО

не ниже 3.10

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наимено

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности

Пределы допускаемой абсолютной

вание

КИМ

X

Y

Z

измерений длины (пространственных измерений) MPEe, мкм*, где L - измеряемая длина в мм

погрешности измерительной головки/датчика MPEp, мкм*

Измерительная головка PH10MQ Plus с лазерным сканером Optiscan D1100

±(8,5+4,0L/1000)

±8,5

Sky

50.35.30

от 0 до 5000

от 0 до 3500

от 0 до 3000

Измерительная головка PH10MQ Plus с контактным датчиком SP25M

±(5,0+5,0L/1000)

±5,0

Контактный датчик SP80

±(4,0+4,0L/1000)

±4,0

Примечание:

* - при температуре окружающего воздуха от +19 °С до +21 °С и относительной влажности

воздуха от 25 % до 80 %

Технические характеристики

Модификация

Габаритные размеры, мм, не более

Масса, кг, не более

Длина

Ширина

Высота

Sky 50.35.30

6920

5450

8000

16360

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Температура окружающего воздуха, °С

от +17 до +35

Допускаемое изменение температуры, °С, не более, в течение 1 ч

0,5

Температурный градиент по объему, °С на метр

0,5

Относительная влажность воздуха, %

от 25 до 80

Напряжение питания переменного тока, В

220±11

Частота переменного тока, Гц

50±2,5

Знак утверждения типа

Наносится типографским способом на титульный лист руководства по эксплуатации и паспорта. Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина координатно-измерительная

Sky 50.35.30

1 шт.

Электронный контроллер

1 шт.

Калибровочная сфера в комплекте с державкой

-

1 шт.

Компьютер оператора

-

1 шт.

Монитор

-

2 шт.

Принтер А4

-

1 шт.

Пульт управления с джойстиком

-

1 шт.

Наименование

Обозначение

Количество

Клавиатура

-

1 шт.

Мышь

-

1 шт.

Измерительная голова

PH10MQ Plus

1 шт.

Контактный датчик

SP25M

1 шт.

Контактный датчик

SP80

1 шт.

Программное обеспечение «M3»

-

1 шт.

Датчик сканирования

-

1 шт.

Модуль для датчика сканирования

-

4 шт.

Датчик касания

-

1 шт.

Магазин стоечного типа

-

1 шт.

Комплект щупов

-

1 компл.

Лазерный сканер

Optiscan D1100

1 шт.

Магазин для лазерного сканера

-

1 шт.

Система температурной компенсации

-

1 шт.

Набор температурных датчиков

-

1 компл.

Набор крепежной оснастки

-

1 компл.

Спиральный компрессор

-

1 шт.

Осушитель рефрижераторного типа

-

1 шт.

Набор воздушных фильтров

-

1 компл.

Источник бесперебойного питания (ИБП)

-

1 шт.

Комплект мебели оператора (стол и стул)

-

1 компл.

Паспорт

-

1 экз

Руководство по эксплуатации КИМ на бумажном и электронном носителях

-

4 экз.

Руководство пользователя ПО на бумажном и электронном носителях

-

4 экз

Сведения о методах измерений

Приведены в разделе 7 «Инструкции по работе с КИМ» в «Машина координатноизмерительная Sky 50.35.30, зав. № 2745. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.12.2024
89157-23
Номер в ГРСИ РФ:
89157-23
Производитель / заявитель:
Innovalia Metrology, Испания
Год регистрации:
2023
