| Номер в госреестре | 89159-23 |
| Наименование СИ | Система измерений количества и параметров нефти сырой №2076 ПСП "Меллянефть" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Технологические системы и оборудование" (ООО "ТСО"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров нефти сырой №2076 ПСП «Меллянефть» (далее по тексту - СИКНС) предназначена для измерений в автоматизированном режиме массы нефти в составе нефтегазоводяной смеси (далее по тексту - НС), сдаваемой АО «Меллянефть» в АО «Татойлгаз».
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти с применением счетчиков-расходомеров массовых. Выходные электрические сигналы с преобразователей счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу сырой нефти по реализованному в нем алгоритму.
СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.
СИКНС состоит из двух измерительных линий (рабочей и контрольно-резервной), в которые входят следующие средства измерений утвержденных типов:
- расходомеры массовые Promass F300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 81952-21;
- преобразователи давления AUTROL мод. АРТ3200, рег.№ 37667-13;
- датчики температуры AUTROL, модели ATT2100, рег. № 70157-18;
- влагомеры поточные ВСН-АТ, рег. № 62863-15;
В систему обработки информации системы входят:
- комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L), рег. № 7627919.
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора;
- термометры и манометры для местной индикации и контроля температуры и давления;
- пробоотборник нефти автоматический с возможностью ручного отбора;
- фильтры сетчатые с быстросъемными крышками;
- запорная и регулирующая арматура с устройствами контроля протечек.

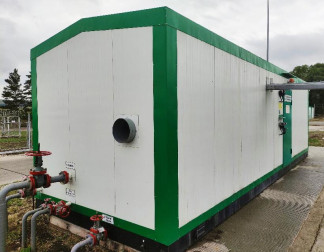

Общий вид СИКНС и место нанесения заводского номера показаны на рисунке 1.
Рисунок - 1 Общий вид СИКНС и место нанесения заводского номера
Заводской номер СИКНС указан на фирменной табличке, установленной возле входной двери снаружи блок-бокса СИКНС, методом лазерной гравировки, а также в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой. Знак поверки на средство измерений не наносится.
Пломбирование СИКНС не предусмотрено.
Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Комплекс измерительновычислительный «ОКТО-ПУС-Л» («OCTOPUS-L») | АРМ оператора | |
| Идентификационное наименование ПО | Formula.o | Rate АРМ оператора УУН |
| Номер версии (идентификационный номер) ПО | 1.000 | 2.4.1.1 |
| Цифровой идентификатор ПО | E4430874 | F0737B4F |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики СИКНС
| Наименование характеристики | Значение |
| Диапазон измерений расхода НС, т/ч | от 6 до 50 |
| Пределы допускаемой относительной погрешности при измерениях массы НС, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе НС: - при определении массовой доли воды по результатам измерений объемной доли воды поточным влагомером сырой нефти: при определении массовой доли воды по результатам измерений массовой доли в испытательной лаборатории по ГОСТ 2477: | ±0,45 ±0,95 |
| Наименование характеристики | Значение |
| Измеряемая среда | нефтегазоводяная смесь |
| Количество измерительных линий, шт. | 2 (1 рабочая, 1 контрольно-резервная) |
| Диапазон плотности измеряемой среды, кг/м3 | от 890 до 990 |
| Кинематическая вязкость при 20 °С, мм2/с, (сСт) | от 30 до 185 |
| Диапазон давления рабочей среды, МПа: | от 0,1 до 1,6 |
| Диапазон температуры рабочей среды, °С | от 0 до 35 |
| Объемная доля воды, %, не более | 10 |
| Массовая доля механических примесей, %, не более | 0,1 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 20000 |
| Содержание растворенного газа в НС, м3/м3, не более | 5,0 |
| Содержание свободного газа в НС, %, не более | 0,2 |
| Диапазон плотности газа при нормальных условиях, кг/м3 | от 1,1 до 1,6 |
| Режим работы системы | Периодический |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 220±10/380±10 50/60 |
| Климатические условия эксплуатации системы: | |
| - температура окружающего воздуха, °С | от -40 до +41 |
| - относительная влажность при 25°С, %, не более | 100 |
| - атмосферное давление, кПа, не более | 100±5 |
| Срок службы, лет, не менее | 10 |
наносится в нижней части титульного листа инструкции по эксплуатации СИКНС типографским способом.
Комплектность СИКНС приведена в таблице 4.
Таблица 4 - Комплектность СИКНС
| Наименование | Обозначение | Количество |
| Система измерений количества и параметров нефти сырой № 2076 ПСП «Меллянефть», зав. № 050/20 | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
приведены в документе «ГСИ. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и показателей качества нефти сырой №2076 ПСП «Мел-лянефть», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.44293.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
