| Номер в госреестре | 89164-23 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | LECO 844 |
| Изготовитель | "LECO Corporation", США |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы LECO CS844 (далее - анализаторы) предназначены для экспрессного измерения массовой доли (массы) углерода и серы в черных и цветных металлах, сталях, сплавах, горных породах, шлаках и других неорганических материалах различного происхождения.
Принцип действия анализаторов основан на сжигании образца в индукционной печи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из индукционной печи, аналитического блока, содержащего фильтры, химические поглотители для разделения образующихся газов, инфракрасных (ИК) детекторов и системы управления.
Навеска анализируемого вещества в керамическом тигле помещается в индукционную печь для сжигания в токе предварительно очищенного кислорода. При сжигании углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO, CO2, SO2. Полученная газовая смесь из индукционной печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе газовая смесь проходит через нагреваемый пылеулавливающий фильтр, затем через стеклянную трубку, заполненную перхлоратом магния, для удаления паров H2O, также образующихся при сжигании пробы. На втором этапе газовая смесь поступает на два ИК детектора для измерения содержания SO2. На третьем этапе газовая смесь проходит через каталитическую печь дожига, в которой СО переходит в СО2, а SO2 в SO3. Далее SO3 поглощается на целлюлозе (хлопковой вате) -заполнителе следующей стеклянной трубки и на окончательном этапе, уже только СО2 поступает на два ИК детектора для измерения массовой доли СО2.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерений включает следующие операции: взвешивание образца, размещение его в индукционную печь, затем автоматическое определение содержания серы и углерода, после чего пересчет содержания в массовую долю с учетом взятой для анализа массы навески. Результаты анализа выводятся на дисплей и могут быть распечатаны.
Анализаторы выпускаются в трех модификациях: CS844 (имеет каналы определения углерода и серы), C844 (имеет только канал определения углерода), S844 (имеет только канал определения серы).
Анализаторы могут быть доукомплектованы средствами автоматизации: системой автоматической подачи проб (автосамплер), системой автоматической чистки печи, средствами удаленного управления: регистрация проб и просмотра результатов измерений, а также средствами коммуникации для работы в составе роботизированных
комплексов экспресс-лабораторий.
Маркировочная табличка с серийным номером расположена в правом верхнем углу передней стенки корпуса анализатора, за дверцей. Серийный номер имеет цифровой формат, нанесен типографским способом.

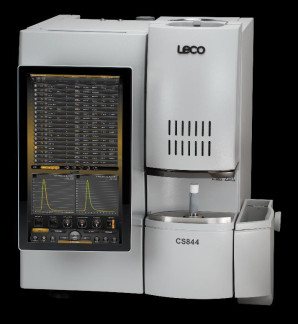

Общий вид анализатора представлен на рисунке 1. Общий вид анализатора с открытой дверцей и местом расположения маркировочной таблички представлен на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять настройку параметров анализа, контроль и сбор данных во время процесса измерений, обрабатывать и сохранять полученные результаты измерений, проводить их статистическую обработку и архивирование, передавать результаты измерений на принтер, экспортировать результаты измерений во внешние автоматические системы сбора и хранения данных. Так же программное обеспечение позволяет осуществлять удалённый мониторинг работы анализаторов через Интернет. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Cornerstone |
| Номер версии ПО | не ниже 2.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| CS844 | C844 | S844 | |
| Диапазоны измерений массовой доли*, | |||
| % (массы, мг): | |||
| - углерода | от 0,6 10-4 до 6 (от 0,0006 до 60) | от 0,6 10-4 до 6 (от 0,0006 до 60) | - |
| - серы | от 0,6-10-4 до 6 (от 0,0006 до 60) | - | от 0,6 10-4 до 6 (от 0,0006 до 60) |
| Пределы допускаемой относительной | |||
| погрешности измерений массовой доли | |||
| углерода, % в поддиапазонах измерений: | |||
| - от 0,6 10-4 до 1 10-3 % включ. | ±40 | ||
| - св. 110-3 до 5-10-3 % включ. | ±25 | ||
| - св. 5 10-3 до 5-10-2 % включ. | ±15 | ||
| - св. 5 10-2 до 6 % включ. | ±4,5 | ||
| Пределы допускаемой относительной | |||
| погрешности измерений массовой доли | |||
| серы, %, в поддиапазонах измерений: | |||
| - от 0,6 • 10-4 до 210-3 % включ. | ±40 | ||
| - св. 210-3 до 5-10-3 % включ. | ±25 | ||
| - св. 5 10-3 до 5 10-2 % включ. | ±15 | ||
| - св. 5 10-2 до 6 % включ. | ±4,5 | ||
| Примечание к таблице: | |||
| * диапазоны измерений массовой доли углерода и серы приведены для массы навески 1 г. | |||
| Наименование характеристики | Значение для модификаций CS844, C844, S844 |
| Параметры электрического питания: - напряжение переменного тока, В | от 207 до 253 |
| - частота, Гц | 50/60 |
| - ток, А, не более | 25 (однофазный) |
| Масса, кг, не более | 132 |
| Габаритные размеры анализатора, мм, не более - длина | 750 |
| - ширина | 590 |
| - высота | 840 |
| Условия эксплуатации - температура окружающей среды, °С | от +15 до +35 |
| -относительная влажность воздуха, % | от 20 до 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор углерода и серы | LECO CS844 | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 8 «Теория работы» Руководства по эксплуатации/
Техническая документация «LECO Corporation», США/
