| Номер в госреестре | 89165-23 |
| Наименование СИ | Машины для измерения характеристик материалов |
| Обозначение типа СИ | C610 |
| Изготовитель | "LABTHINK INSTRUMENTS CO., LTD", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для измерения характеристик материалов C610 (далее - машины) предназначены для измерений характеристик при испытаниях материалов в режиме растяжения или сжатия.
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из корпуса, представляющего собой нагружающую раму с подвижной и неподвижной траверсами с электромеханическим приводом подвижной траверсы, датчика силы, электронного блока управления. На траверсах машины установлены пневматические захваты для закрепления испытываемых образцов. Электронный блок предназначен для управления режимами работы машин, обработки и хранения результатов испытаний.
Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины.
Машины выпускаются в двух модификациях: С610Н и С610М, которые различаются конструктивным исполнением, внешним видом, габаритными размерами и массой, способами управления и отображения результатов испытаний. У машин модификации C610H управление и отображение результатов испытаний осуществляется с помощью сенсорного планшета, являющегося составной частью машины. У машин модификации С610М управление и отображение результатов испытаний осуществляется с помощью ЖК-экрана, компьютерной мыши и клавиатуры.
Идентификация машин осуществляется методом визуального осмотра корпуса или блока управления машины и расположенной на его тыльной стороне маркировочной таблички, отображающей информацию о модификации, заводском (серийном) номере, дате изготовления и наименовании изготовителя. Заводской (серийный) номер имеет буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр, и нанесен на табличку методом цифровой печати. Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбировка машин осуществляется путем нанесения пломбирующих наклеек на съемные панели корпуса и блока управления машины.

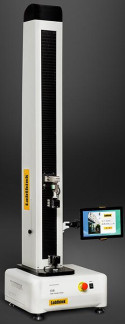

Общий вид машин приведён на рисунках 1 - 2. Общий вид маркировочной таблицы приведён на рисунке 3. Пример нанесения пломбировочной наклейки приведён на рисунке 4.
Рисунок 2 - Общий вид машин для измерения характеристик материалов C610M
Место нанесения заводского номера
labthink
се
Model /С610М
Name ^ Auto Tensile Tester Serial Number B1610V3R1 -000-022113-E0365 Input 220-240VAC 50Hz
Date 2022
._Labthink Instruments Co., Ltd._
Рисунок 3 - Общий вид маркировочной таблички
| 1 | |
| ■ # | |
| * * | |
| \ | i - |
Рисунок 4- Пример нанесения пломбировочной наклейки
Программное обеспечение (ПО) машин «Labthink» и «С610М Auto Tensile Tester» устанавливается в блок управления, является метрологически значимым и обеспечивает управление работой машин, обмен информацией с внешними системами.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Модификация | С610Н | С610М |
| Идентификационное наименование ПО | Labthink | С610М Auto Tensile Tester |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.0.3 | не ниже 7.1.0.2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | С610Н | С610М |
| Диапазон измерений силы (нагрузки), Н* | от 0,25 до 1000 | от 0,025 до 1000 |
| Дискретность отсчета, Н | 0,001 | |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений силы (нагрузки), в диапазоне от 0,5% до 2% включ. от верхнего предела измерений датчика силы, % | ±0,01 | |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), в диапазоне св. 2% от верхнего предела измерений датчика силы, % | ±0,5 | |
| Диапазон воспроизведения скорости перемещения подвижной траверсы без нагрузки, мм/мин | от 0,05 до 500 | от 1,0 до 500 |
| Пределы допускаемой относительной погрешности воспроизведения скорости перемещения подвижной траверсы без нагрузки, % | ±0,5 | |
| * - Минимально и максимально возможные значения в зависимости от типа установленных датчиков силы | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | С610Н | С610М | |
| Рабочий ход подвижной траверсы, мм, не менее: | 1000 | 950 | 1200 |
| Габаритные размеры, мм, не более: | |||
| - длина | 500 | 450 | |
| - ширина | 520 | 450 | |
| - высота | 1900 | 1410 | 1660 |
| Масса, кг, не более | 110 | 95 | 112 |
| Параметры электрического питания: | |||
| - напряжение, В | 220 ± 22 | ||
| - частота, Гц | 50 ± 2 | ||
| Наименование характеристики | Значение | |
| Модификация | С610Н | С610М |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность % | от +15 до +35 от 20 до 80 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина для измерения характеристик материалов C610 | В зависимости от модификации | 1 шт. |
| Компьютерная мышь* | - | 1 шт. |
| Клавиатура* | - | 1 шт. |
| ЖК-Экран* | - | 1 шт. |
| Сенсорный планшет** | - | 1 шт. |
| Пневматические зажимы | - | 2 шт. |
| Руководство по эксплуатации | В зависимости от модификации | 1 экз. |
| Руководство по программному обеспечению | В зависимости от модификации | 1 экз. |
* - для модификации С610М ** - для модификации С610Н
приведены в разделе 4 «Проведение испытаний» документа «Машина для измерения характеристик материалов С610Н. Руководство по эксплуатации» и в разделе 3 «Проведение испытаний» документа «Машина для измерения характеристик материалов С610М. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
«Машины для измерения характеристик материалов C610. Стандарт предприятия», «LABTHINK INSTRUMENTS CO., LTD», Китай.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
