| Номер в госреестре | 89171-23 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1159 |
| Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1159 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схемы измерения и автоматического регулирования.
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники имеют встроенные амперметр и вольтметр, обеспечивающие измерение напряжения и тока на нагрузке. Источники оснащены встроенной памятью для записи значений выходных параметров. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения. Источники могут работать совместно в режиме «Master/Slave» с помощью параллельного и последовательного соединений.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, порт USB. На задней панели расположены выходные клеммы, разъем (либо клеммы) для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления USB, LAN, GPIB (в зависимости от модификации), клеммы для подключения удаленной нагрузки, управляемый вентилятор принудительной системы охлаждения.
Источники выпускаются в 16 модификациях АКИП-1159/1-40-30; АКИП-1159/1-40-60; АКИП-1159/1-40-90; АКИП-1159/2-40-30; АКИП-1159/3-40-30; АКИП-1159/1-50-10; АКИП-1159/1-80-15; АКИП-1159/1-80-30; АКИП-1159/1-80-45; АКИП-1159/2-80-15; АКИП-1159/3-80-15; АКИП-1159/1-160-7,5; АКИП-1159/1-160-15; АКИП-1159/1-160-22,5; АКИП-1159/2-160-7,5; АКИП-1159/3-160-7,5, которые отличаются между собой значениями номиналов выходных напряжения/тока, уровнем пульсаций, значением нестабильности напряжения/силы тока и количеством выходных каналов.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Заводской номер, идентифицирующий каждый экземпляр источников, состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки, размещаемой на боковой панели.

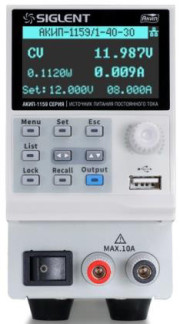

Общий вид источников, место нанесения знака утверждения типа, место нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
А
Модификации АКИП-1159/1-40-30, АКИП-1159/1-50-10, АКИП-1159/1-80-15, АКИП-1159/1-160-7,5
Модификации АКИП-1159/1-40-60, АКИП-1159/2-40-30, АКИП-1159/1-80-30, АКИП-1159/2-80-15, АКИП-1159/1-160-15, АКИП-1159/2-160-7,5
Модификации АКИП-1159/1-40-90, АКИП-1159/3-40-30, АКИП-1159/1-80-45, АКИП-1159/3-80-15, АКИП1159/1-160-22,5,
АКИП1159/3-160-7,5
Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 3.1.1.8 |
| Таблица 2 - Метрологические характе | ристики | |
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Модификация | АКИП-1159/1- АКИП-1159/1- АКИП-1159/1-40-30 40-60 40-90 | АКИП-1159/2- 40-30 |
| Количество каналов | 1 | 2 |
| Диапазон установки и измерений напряжения постоянного тока, В | от 0 до 40 | |
| Дискретность установки выходного напряжения, мВ | 1 | |
| Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В | ±(0,001-ивых+0,01) | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ±(0,001-ивых+0,02) | |
| 1 | 2 | |||
| Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ - при изменении силы тока в нагрузке1^ - при изменении напряжения питания2 | +: ± | 0 8 | ||
| Уровень пульсаций и шума выходного напряжения постоянного тока3) мВ, не более | 7 | 11 | 14 | 7 |
| Пределы допускаемой дополнительной температурной погрешности, В/°С | ±(0,0001 ивых) | |||
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 30 | от 0 до 60 | от 0 до 90 | от 0 до 30 |
| Дискретность установки выходного тока, мА | 1 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ±(0,001Твых+ +0,03) | ±(0,001Твых+ +0,06) | ±(0,001Твых+ +0,1) | ±(0,001Твых+ +0,03) |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ±(0,001Твых+ +0,04) | ±(0,001Твых+ +0,07) | ±(0,001Твых+ +0,1) | ±(0,001Твых+ +0,04) |
| Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более - при изменении напряжения на нагрузке4) - при изменении напряжения питания2 | 40 | 75 | 110 | 40 |
| Уровень пульсаций и шума силы постоянного тока, мА3), не более | 72 | 144 | 216 | 72 |
| Пределы допускаемой дополнительной температурной погрешности, А/°С | ±(0,0002 W) | |||
| Максимальная выходная мощность, Вт | 360 | 720 | 1080 | 720 |
| Модификация | АКИП-1159/3- 40-30 | АКИП-1159/1- 50-10 | АКИП-1159/1- 80-15 | АКИП-1159/1- 80-30 |
| Количество каналов | 3 | 1 | ||
| Диапазон установки и измерений напряжения постоянного тока, В | от 0 до 40 | от 0 до 50 | от 0 до 80 | |
| Дискретность установки выходного напряжения, мВ | 1 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В | ±(0,001- ивых+0,01) | |||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ±(0,001- ивых+0,02) | |||
| 1 | 2 | |||
| Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ - при изменении силы тока в нагрузке1^ - при изменении напряжения питания2 | ±20 ±18 | ±10 ±3 | ± ±/ | 40 ю |
| Уровень пульсаций и шума выходного напряжения постоянного тока3) мВ, не более | 7 | 4 | 7 | 11 |
| Пределы допускаемой дополнительной температурной погрешности, В/°С | ±(0,0001 ивых) | |||
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 30 | от 0 до 10 | от 0 до 15 | от 0 до 30 |
| Дискретность установки выходного тока, мА | 1 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ±(0,001Твых+ +0,03) | ±(0,001Твых+ +0,01) | ±(0,001Твых+ +0,01) | ±(0,0011вых+ +0,03) |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ±(0,001Твых+ +0,04) | ±(0,001Твых+ +0,02) | ±(0,001Твых+ +0,02) | ±(0,0011вых+ +0,04) |
| Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более - при изменении напряжения на нагрузке4) - при изменении напряжения питания2 | 40 40 | 10 8 | 18 18 | 32 32 |
| Уровень пульсаций и шума силы постоянного тока, мА3), не более | 72 | 10 | 27 | 54 |
| Пределы допускаемой дополнительной температурной погрешности, А/°С | ±(0,0002 1вых) | |||
| Максимальная выходная мощность, Вт | 1080 | 180 | 360 | 720 |
| Модификация | АКИП-1159/1- 80-45 | АКИП-1159/2- 80-15 | АКИП-1159/3- 80-15 | АКИП-1159/1- 160-7,5 |
| Количество каналов | 1 | 2 | 3 | 1 |
| Диапазон установки и измерений напряжения постоянного тока, В | от 0 до 80 | 160 | ||
| Дискретность установки выходного напряжения, мВ | 1 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В | ±(0,001ивых+0,01) | ±(0,001ивых+ +0,1) | ||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ±(0,001ивых+0,02) | ±(0,001ивых+ +0,1) | ||
| 1 | 2 | |||
| Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ - при изменении силы тока в нагрузке1) - при изменении напряжения питания2) | ±40 ±40 | ±80 ±80 | ||
| Уровень пульсаций и шума выходного напряжения постоянного тока3) мВ, не более | 14 | 7 | 12 | |
| Пределы допускаемой дополнительной температурной погрешности, В/°С | ±(0,0001 ивых) | |||
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 45 | от 0 до 15 | от 0 до 7,5 | |
| Дискретность установки выходного тока, мА | 1 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | + х ы в) НН Tt ^ © о <о ,0 + 0( ±( | ±(0,001- 1вых+0,01) | ±(0,0011вых+ +0,005) | |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ±(0,001Твых+ +0,05) | ±(0,001- 1вых+0,02) | ±(0,0011вых+ +0,005) | |
| Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более - при изменении напряжения на нагрузке4) - при изменении напряжения питания2 | 45 45 | 18 18 | 12 12 | |
| Уровень пульсаций и шума силы постоянного тока, мА3), не более | 81 | 27 | 15 | |
| Пределы допускаемой дополнительной температурной погрешности, А/°С | ±(0,0002 1вых) | |||
| Максимальная выходная мощность, Вт | 1080 | 720 | 1080 | 360 |
| Модификация | АКИП-1159/1- 160-15 | АКИП-1159/1- 160-22,5 | АКИП-1159/2- 160-7,5 | АКИП-1159/3- 160-7,5 |
| Количество каналов | 2 | 3 | ||
| Диапазон установки и измерений напряжения постоянного тока, В | от 0 до 160 | |||
| Дискретность установки выходного напряжения, мВ | 1 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В | ±(0,001ивых+0,1) | |||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ±(0,001ивых+0,1) | |||
| 1 | 2 | ||
| Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ - при изменении силы тока в нагрузке1^ - при изменении напряжения питания2) | ±80 ±80 | ||
| Уровень пульсаций и шума выходного напряжения постоянного тока3) мВ, не более | 15 | 20 | 12 |
| Пределы допускаемой дополнительной температурной погрешности, В/°С | ±(0,0001 ^вых) | ||
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 15 | от 0 до 22,5 | от 0 до 7,5 |
| Дискретность установки выходного тока, мА | 1 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ±(0,001Твых+ +0,015) | ±(0,001Твых+ +0,02) | ±(0,001Твых+ +0,005) |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ±(0,001-W+ +0,015) | ±(0,001Твых+ +0,02) | ±(0,001Твых+ +0,005) |
| Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более - при изменении напряжения на нагрузке4) - при изменении напряжения питания2 | 19 19 | 26 26 | 12 12 |
| Уровень пульсаций и шума силы постоянного тока, мА3), не более | 30 | 45 | 15 |
| Пределы допускаемой дополнительной Температурной погрешности, А/°С | ±(0,0002 Твых) | ||
| Максимальная выходная мощность, Вт | 720 | 1080 | 720 1080 |
| Примечания при изменении силы тока в нагрузке от Imax до 0 2) при изменении напряжения питания от 1,1^пит до 0,9^пит 3) среднее квадратичное значение, в диапазоне частот от 20 Гц до 20 МГц 4) при изменении напряжения на нагрузке от 0 до Umax 5) нормируется при температуре окружающего воздуха от +20 до +30 °С 6) нормируется при температуре окружающего воздуха от 0 до +19,9 °С, от +30,1 до +40 °С Umax - максимальное значение напряжения постоянного тока, В Imax - максимальное значение силы постоянного тока, А ^ых - установленное значение напряжения постоянного тока, В !вых - установленное значение силы постоянного тока, А | |||
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| АКИП-1159/1-40-30, АКИП-1159/1-80-15, АКИП-1159/1-160-7,5, | |
| АКИП-1159/1-50-10 | 3,3 |
| АКИП-1159/1 -40-60, АКИП-1159/1-80-30, АКИП-1159/1-160-15 | 5,3 |
| АКИП-1159/1 -40-90, АКИП-1159/1-80-45, АКИП-1159/1-160-22,5 | 7,5 |
| АКИП-1159/2-40-30, АКИП-1159/2-80-15, АКИП-1159/2-160-7,5 | 5,5 |
| АКИП-1159/3-40-30, АКИП-1159/3-80-15, АКИП-1159/3-160-7,5 | 7,8 |
| Габаритные размеры, мм (ширинахвысотахглубина) АКИП-1159/1-40-30; АКИП-1159/1-80-15; АКИП-1159/1-160-7,5; | |
| АКИП-1159/1-50-10 | 71х124х418 |
| АКИП-1159/1-40-60; АКИП-1159/1-80-30; АКИП-1159/1-160-15; | |
| АКИП-1159/2-40-30; АКИП-1159/2-80-15; АКИП-1159/2-160-7,5 | 142x124x418 |
| АКИП-1159/1-40-90; АКИП-1159/1-80-45; АКИП-1159/1-160-22,5; | |
| АКИП-1159/3-40-30; АКИП-1159/3-80-15; АКИП-1159/3-160-7,5 | 214x124x418 |
| Напряжение сети питания, В - при частоте 50/60 Гц | от 100 до 240 |
| Потребляемая мощность, Вт, не более АКИП-1159/1-50-10 | 250 |
| АКИП-1159/1-40-30; АКИП-1159/1-80-15; АКИП-1159/1-160-7,5 | 500 |
| АКИП-1159/1-40-60; АКИП-1159/2-40-30; АКИП-1159/1-80-30; | |
| АКИП-1159/2-80-15; АКИП-1159/1-160-15; АКИП-1159/2-160-7,5 | 1000 |
| АКИП-1159/1-40-90; АКИП-1159/3-40-30; АКИП-1159/1-80-45; | |
| АКИП-1159/3-80-15; АКИП-1159/1-160-22,5; АКИП-1159/3-160-7,5 | 1500 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | от +20 до +30 |
| - относительная влажность воздуха, %, не более | 80 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до +40 |
| - относительная влажность воздуха, %, не более | 85 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Источник питания | АКИП-1159 | 1 |
| Сетевой кабель питания | 1 | |
| Руководство по эксплуатации (CD-диск) | 1 |
приведены в п. 6 «Работа с прибором» руководства по эксплуатации.
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 110-16 до 100 А»;
Стандарт предприятия на программируемые источники питания постоянного тока АКИП-1159.
| Зарегистрировано поверок | 52 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
