Измерители сопротивления изоляции АКИП-8607 (далее - измерители) предназначены для измерения электрического сопротивления изоляции испытательным напряжением постоянного тока.
Измерители сопротивления изоляции АКИП-8607 (далее - измерители) предназначены для измерения электрического сопротивления изоляции испытательным напряжением постоянного тока.
| Номер в госреестре | 89173-23 |
| Наименование СИ | Измерители сопротивления изоляции |
| Обозначение типа СИ | АКИП-8607 |
| Изготовитель | CHANGZHOU CHUANGKAI ELECTRONIC CO., LTD, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители сопротивления изоляции АКИП-8607 (далее - измерители) предназначены для измерения электрического сопротивления изоляции испытательным напряжением постоянного тока.
Принцип действия измерителей основан на методе вольтметра - амперметра, при котором прибор измеряет напряжение и ток в цепи, а затем рассчитывает сопротивление по закону Ома. Принцип работы заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на ЖК-дисплее.
Конструктивно измерители изготавливаются в виде прибора настольного исполнения с питанием от сети переменного напряжения. На передней панели расположены измерительные гнезда, порт USB, функциональные клавиши выбора режимов, кнопки управления и цифровой ЖК-дисплей. Функциональные клавиши служат для включения и выключения питания прибора, выбора режимов измерения и специальных функций при тестировании. В левой части панели расположены 4 изолированные однополюсные гнезда/«банан» для подключения измерительных проводов.
На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (LAN, RS232), измерительные разъемы.
Измерители выпускаются в одной модификации АКИП-8607.
Для предотвращения несанкционированного доступа к внутренним частям измерителей предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Заводской номер, идентифицирующий каждый экземпляр измерителей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели.
Общий вид измерителей, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.
Б
® .. й|ИЮ7 Имиршм омфоткима «кияцм
Д. ся
PJ-CQ
ШШ( ел I/O к»
|*Я1И, агс-йс
«F-С
R: 9999МО
М||ш п{Ц Q
Qraf*e V: ЮООу Т: 0.0s
ак' ««I «с.'гкл «кок >м
I I

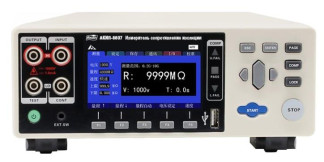

Рисунок 1 - Общий вид измерителей, место нанесения знака утверждения типа (А) и знака
поверки (Б)
|
Таблица 1 - Метрологические ха |
рактеристики |
||||
|
Диапазон испытательного напряжения, В |
Пределы допускаемой абсолютной погрешности формирования испытательного напряжения, В |
Диапазон индикации измеряемого сопротивления, МОм |
Диапазон измерений сопротивления, МОм |
Значение единицы младшего разряда (е.м.р.), МОм |
Пределы допускаемой абсолютной погрешности измерений сопротивления, МОм |
|
от 25 до 100 |
±(0,01 •иуст +2) |
от 0,2 до 4,0 |
от 0,2 до 2,0 |
0,001 |
±(0,02-Яизм+5 е.м.р.) |
|
от 2 до 40 |
от 1,9 до 20,0 |
0,01 |
±(0,02^Шм+5 е.м.р.) |
||
|
от 20 до 400 |
от 19 до 200 |
0,1 |
±(0,05^изм+5 е.м.р.) |
||
|
от 100 до 500 |
от 0,2 до 4,0 |
от 0,2 до 2,0 |
0,001 |
±(0,02^Шм+5 е.м.р.) |
|
|
от 2 до 40 |
от 1,9 до 20,0 |
0,01 |
±(0,02^Шм+5 е.м.р.) |
||
|
от 20 до 400 |
от 19 до 200 |
0,1 |
±(0,05^изм+5 е.м.р.) |
||
|
от 200 до 4000 |
- |
1 |
- |
||
|
от 500 до 1000 |
от 0,2 до 4,0 |
от 0,2 до 2,0 |
0,001 |
±(0,02^Шм+5 е.м.р.) |
|
|
от 2 до 40 |
от 1,9 до 20,0 |
0,01 |
±(0,02^Шм+5 е.м.р.) |
||
|
от 20 до 400 |
от 19 до 200 |
0,1 |
±(0,02^Шм+5 е.м.р.) |
||
|
от 200 до 10000 |
от 190 до 4000 |
1 |
±(0,05^изм+5 е.м.р.) |
||
|
от 4010 до 9990 |
±0,25 ^изм |
||||
|
Примечания иуст - значение установленного испытательного напряжения; R-изм - значение измеренного сопротивления. |
|||||
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм не более |
215x96x325 |
|
Масса, кг, не более |
2 |
|
Напряжение сети питания, В - при частоте 50/60 Гц |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +23 80 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 85 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель |
1 шт. |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
Измерительные провода |
2 шт. |
|
|
Интерфейсный кабель RS-232 |
1 шт. |
|
|
Кабель электропитания прибора |
1 шт. |
приведены в п. 9 «Выполнение измерений изоляции» руководства по эксплуатации
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на измерители сопротивления изоляции АКИП-8607.
