| Номер в госреестре | 89178-23 |
| Наименование СИ | Анализаторы спектра и сигналов |
| Обозначение типа СИ | XS-SSA-01 |
| Изготовитель | "Xiansheng Technology Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра и сигналов XS-SSA-01 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.
Конструктивно анализаторы спектра и сигналов XS-SSA-01 выполнены в виде моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации. Для работы в составе автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам USB, LAN и GPIB.
Принцип действия анализаторов спектра и сигналов XS-SSA-01 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. Подавление зеркального канала приема осуществляется с помощью фиксированных полосовых фильтров или перестраиваемого фильтра на резонаторе. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
Функциональные возможности, метрологические и технические характеристики анализаторов спектра и сигналов XS-SSA-01 определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1. Аппаратные опции устанавливаются при изготовлении анализатора, программные опции могут быть установлены пользователем анализатора.
Таблица 1 - Опции анализаторов спектра и сигналов XS-SSA-01 по заказу
| Обозначение | Наименование и функциональное назначение |
| 1 | 2 |
| Аппаратные опции | |
| F03 | Диапазон частот от 9 кГц до 3,8 ГГц |
| F09 | Диапазон частот от 9 кГц до 9 ГГц |
| F18 | Диапазон частот от 9 кГц до 18 ГГц |
| F26 | Диапазон частот от 9 кГц до 26,5 ГГц |
| F40 | Диапазон частот от 9 кГц до 40 ГГ ц |
| F44 | Диапазон частот от 9 кГц до 44 ГГ ц |
| F50 | Диапазон частот от 9 кГц до 50 ГГц |
| Продолжение таблицы 1 | |
| 1 | 2 |
| FLE | Расширение диапазона частот от 2 Гц до 9 кГц |
| P03 | Предусилитель от 100 кГц до 3,8 ГГц |
| P09 | Предусилитель от 100 кГц до 9 ГГ ц |
| P18 | Предусилитель от 100 кГц до 18 ГГ ц |
| P26 | Предусилитель от 100 кГц до 26,5 ГГц |
| P40 | Предусилитель от 100 кГц до 40 ГГ ц |
| P44 | Предусилитель от 100 кГц до 44 ГГ ц |
| P50 | Предусилитель от 100 кГц до 50 ГГц |
| EA3 | Электронный СВЧ аттенюатор от 9 кГц до 3,8 ГГц |
| B25 | Расширение полосы анализа до 25 МГц |
| B40 | Расширение полосы анализа до 40 МГц |
| B85 | Расширение полосы анализа до 85 МГц |
| B1H | Расширение полосы анализа до 160 МГц |
| B2H | Расширение полосы анализа до 200 МГц |
| B6H | Расширение полосы анализа до 600 МГц |
| B12H | Расширение полосы анализа до 1200 МГц |
| YPB | Возможность отключения фильтра на резонаторе |
| Программные опции | |
| GPSA | Общий анализ спектра |
| PNM | Измерение фазового шума |
| NFM | Измерение коэффициента шума (для проведения измерений требуется внешний источник шума) |
| ASA | Анализ сигналов с аналоговой модуляцией |
| VSA | Анализ сигналов c квадратурной модуляцией |
| IQA | Анализ IQ сигналов (отображение спектра и формы IQ сигналов в частотной и временной области) |
| PLM | Анализ импульсных сигналов (отображение формы импульсных сигналов во временной области, индикация параметров импульсных сигналов) |
| RTSA | Анализ спектра в реальном масштабе времени (непрерывный анализ сигналов, основанный на технике быстрого преобразования Фурье) |
| AMS | Расширенный набор измерений (измерение мощности канала, мощности соседнего канала, занимаемой полосы частот, гармонических искажений, интермодуляционных помех третьего порядка и т.д.) |
Анализаторы спектра и сигналов XS-SSA-01 в зависимости от установленных опций диапазона частот имеют разные типы разъемов СВЧ входа: N «розетка» для опций F03, F09, F18; 3,5 мм, «вилка» для опции F26; 2,92 мм «вилка» для опции F40; 2,4 мм «вилка» для опций F44, F50.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель и имеет формат тринадцатизначного буквенно-цифрового номера.
Для предотвращения несанкционированного доступа анализаторы спектра и сигналов XS-SSA-01 имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.

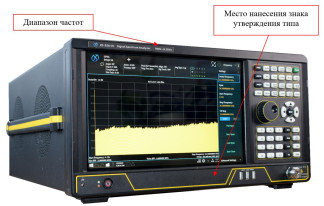

Общий вид анализаторов спектра и сигналов XS-SSA-01 представлен на рисунках 1
и 2.
Программное обеспечение «FW XS-SSA-01» предназначено для управления режимами работы анализаторов спектра и сигналов XS-SSA-01, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW XS-SSA-01» предназначено только для работы с анализаторами спектра и сигналов XS-SSA-01 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра и сигналов XS-SSA-01 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW XS-SSA-01 |
| Номер версии (идентификационный номер) ПО | не ниже 01.04.02 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | 3 |
| Диапазон частот, Гц | опция F03 | от 9103 до 3,8-109 |
| опция F09 | от 9-103 до 9109 | |
| опция F18 | от 9-103 до 1,8 1010 | |
| опция F26 | от 9103 до 2,65 1010 | |
| опция F40 | от 9-103 до 41010 | |
| опция F44 | от 9-103 до 4,41010 | |
| опция F50 | от 9-103 до 51010 | |
| опции FLE и F03 | от 2 до 3,8 ■ 109 | |
| опции FLE и F09 | от 2 до 9109 | |
| опции FLE и F18 | от 2 до 1,8 1010 | |
| опции FLE и F26 | от 2 до 2,65 1010 | |
| опции FLE и F40 | от 2 до 41010 | |
| опции FLE и F44 | от 2 до 4,41010 | |
| опции FLE и F50 | от 2 до 51010 | |
| Номинальные значения частоты выхода опорного кварцевого генератора, МГц | 10 | |
| Пределы допускаемой относительной погрешности установки частоты опорного генератора 5оп | ±3 10-7 | |
| Диапазон полос обзора, SPAN, Гц | от 0 до полного диапазона частот | |
| 1 | 2 | 3 |
| Уровень фазовых шумов на частоте 1 | 100 Гц | -96 |
| ГГ ц в полосе пропускания 1 Гц | 1 кГц | -116 |
| относительно уровня несущей, в | 10 кГц | -125 |
| режиме анализатора спектра, а также | 100 кГц | -125 |
| для опции PNM, при отстройке от несущей, дБ, не более | 1 МГц | -130 |
| Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2- | от 1 до 3 106, 4 106, | |
| 3-5, BW, Гц | 5 106, 6 106, 8 106, 1107, 2107 | |
| Пределы допускаемой абсолютной погрешности измерений частоты с | бои • Fизм + 10-3 • | |
| помощью маркеров, БШм, Гц | SPAN + 0,1BW + 2 | |
| Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц | от 1 до 3 106, 4 106, 5 106, 6 106, 8 106, 1107, 2107 | |
| Полоса анализа сигналов, Гц | штатно | 107 |
| опция В25 | 2,5 107 | |
| опция В40 | 4107 | |
| опция В85 | 8,5107 | |
| опция В1Н | 1,6108 | |
| опция В2Н | 2108 | |
| опция В6Н | 6108 | |
| опция В12Н* | 1,2109 | |
| *Примечание: не применима для опции | RTSA | |
| Диапазон измеряемого уровня сигнала, дБ (1 мВт) | от среднего уровня шумов до +30 | |
| Средний уровень собственных шумов, | от 9 кГц до 1 МГц включ. | -135 |
| приведенный к полосе пропускания 1 | св. 1 до 10 МГц включ. | -145 |
| Гц, в режиме анализатора спектра, а | св. 10 МГц до 1 ГГц включ. | -150 |
| также для опции NFM, при | св. 1 до 2 ГГц включ. | -148 |
| выключенном предусилителе или | св. 2 до 3 ГГц включ. | -147 |
| отсутствии предусилителя, в диапазоне | св. 3 до 9 ГГц включ. | -145 |
| частот, дБ (1 мВт), не более | св. 9 до 18 ГГц включ. | -140 |
| св. 18 до 26,5 ГГц включ. | -135 | |
| св. 26,5 до 40 ГГц включ. | -130 | |
| св. 40 до 44 ГГц включ. | -127 | |
| св. 44 до 50 ГГц | -124 | |
| 1 | 2 | 3 |
| Средний уровень собственных шумов, | от 100 кГц до 10 МГц включ. | -155 |
| приведенный к полосе пропускания | св. 10 МГц до 2 ГГц включ. | -162 |
| 1 Гц, при включенном предусилителе, в | св. 2 до 3 ГГц включ. | -161 |
| диапазоне частот, дБ (1 мВт), не более | св. 3 до 3,8 ГГц включ. | -158 |
| св. 3,8 до 9 ГГц включ. | -156 | |
| св. 9 до 18 ГГц включ. | -154 | |
| св. 18 до 26,5 ГГц включ. | -152 | |
| св. 26,5 до 40 ГГц включ. | -150 | |
| св. 40 до 44 ГГц включ. | -148 | |
| св. 44 до 50 ГГц | -145 | |
| Неравномерность амплитудно-частотной | от 9 кГц до 2 ГГц включ. | ±0,5 |
| характеристики (A) относительно уровня на | св. 2 до 3,8 ГГц включ. | ±0,8 |
| опорной частоте 100 МГц, при ослаблении | св. 3,8 до 10 ГГц включ. | ±2,0 |
| входного СВЧ аттенюатора 10 дБ, температуре | св. 10 до 26,5 ГГц включ. | ±2,5 |
| окружающей среды от +20 до +30 °С, | св. 26,5 до 44 ГГц включ. | ±3,5 |
| выключенном предусилителе или отсутствии предусилителя, в диапазоне частот, дБ, не более | св. 44 до 50 ГГц | ±3,8 |
| Неравномерность амплитудно-частотной | от 100 кГц до 2 ГГ ц включ. | ±1,0 |
| характеристики (A) относительно уровня на | св. 2 до 3,8 ГГц включ. | ±1,1 |
| опорной частоте 100 МГц, при ослаблении | св. 3,8 до 10 ГГц включ. | ±2,8 |
| входного СВЧ аттенюатора 30 дБ, температуре | св. 10 до 13,6 ГГц включ. | ±3,0 |
| окружающей среды от +20 до +30 °С, | св. 13,6 до 18 ГГц включ. | ±3,5 |
| включенном предусилителе, в диапазоне | св. 18 до 26,5 ГГц включ. | ±3,7 |
| частот, дБ, не более | св. 26,5 до 35 ГГц включ. | ±4,0 |
| св. 35 до 44 ГГц включ. | ±4,2 | |
| св. 44 до 50 ГГц | ±4,5 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности | ||
| входного сигнала минус 10 дБ (1 мВт), при полосе пропускания 30 кГц, | ||
| температуре окружающей среды от +20 до +30 ° | С, дБ | |
| - на частоте 100 МГц | ±0,5 | |
| - во всем диапазоне частот | ±(0,5 + A) | |
| Диапазон и шаг перестройки входного СВЧ аттенюатора, дБ | от 0 до 72 через 2 | |
| Диапазон и шаг перестройки электронного СВЧ аттенюатора (при наличии | от 0 до 30 | |
| опции EA3) для диапазона частот от 9 кГц до 3,8 ГГц, дБ | через 1 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности | ||
| входного сигнала из-за переключения ослабления входного СВЧ аттенюатора | ||
| относительно ослабления 10 дБ, в диапазоне ослаблений, дБ | ||
| - от 10 до 40 дБ | ±0,5 | |
| - от 40 включ. до 60 дБ | ±1,2 | |
| - от 60 включ. до 70 дБ | ±3,0 | |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров ПЧ, относительно полосы пропускания 30 кГц, дБ | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, относительно установленного опорного уровня, дБ | ±0,5 | |
| Относительный уровень интермодуляционных искажений 3 -го порядка Lmm3, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не менее: - от 20 до 400 МГ ц включ. - св. 400 МГц до 50 ГГц | 9 12 | |
| ^Примечание: TOI = (2-Ьсмес,- Lимз)/2, где: Ьсмес. - уровень входного сигнала смесителя, дБ (1 мВт) | ||
| Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе, не более: от 10 МГц до 500 МГц включ. св. 500 МГц до 22 ГГц | -60 -70 | |
| Уровень каналов приема зеркальных частот и промежуточных частот, дБ относительно несущей, не более | -65 | |
| Уровень остаточных сигналов комбинационных частот, в диапазоне частот от 9 кГц до 9 ГГ ц, при ослаблении входного СВЧ аттенюатора 0 дБ, дБ (1 мВт), не более | -100 | |
| КСВН входа, при ослаблении входного СВЧ аттенюатора не менее 10 дБ, опорном уровне 0 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, не более: - от 10 МГц до 10 ГГц включ. - св. 10 до 26,5 ГГц включ. - св. 26,5 до 50 ГГц | 1,5 1,8 2,0 | |
| Анализ сигналов с аналоговой модуляцией (опция ASA) | ||
| Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции (КаМ) в диапазоне пиковых значений Кам от 0 до 100 %, диапазоне частот модулирующего сигнала от 20 Гц до 200 кГц, %, не более | ±(0,5 + 0,01Кам) | |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты Fdee в диапазоне Fdee от 0 до 1 МГц, диапазоне частот модулирующего сигнала F^od от 20 Гц до 200 кГц, при полосе анализа от 3,3(Fмод + Fdee) до 10-(Fмод + Fdee), Гц, не более | ±(0,01'(FMod + Fdee) + 20) | |
| 1 | 2 | 3 |
| Анализ сигналов с квадратурной модуляцией (опция VSA) | ||
| Остаточное среднеквадратическое значение векторной ошибки модуляции, при входном уровне минус 10 дБ (1 мВт), ослаблении входного СВЧ аттенюатора 10 дБ, для модуляции QPSK, частоты несущей 1 ГГц и скорости модуляции до 10 МГц, %, не более | 0,8 | |
| Анализ IQ сигналов (опция IQA) | ||
| Неравномерность амплитудно-частотной характеристики в полосе анализа сигналов (в зависимости от установленной опции В25, В40, В85, В1Н, В2Н, В6Н, В12Н) при ослаблении входного СВЧ аттенюатора 10 дБ, температуре окружающей среды от +20 до +30 °С, выключенном предусилителе или отсутствии предусилителя, дБ, не более | ±1,5 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 450 |
| Время прогрева, мин | 30 |
| Габаритные размеры без подножек и ручек (ширинахвысотахглубина), мм | 426x222x538 |
| Масса, кг, не более | 35 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +5 до +40 от 40 до 90 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +70 90 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель анализаторов спектра и сигналов XS-SSA-01 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Анализатор спектра и сигналов | XS-SSA-01 | 1 шт. |
| Диапазон частот от 9 кГц до 3,8 ГГц | F03 | по отдельному заказу |
| Диапазон частот от 9 кГц до 9 ГГц | F09 | по отдельному заказу |
| Диапазон частот от 9 кГц до 18 ГГц | F18 | по отдельному заказу |
| 1 | 2 | 3 |
| Диапазон частот от 9 кГц до 26,5 ГГц | F26 | по отдельному заказу |
| Диапазон частот от 9 кГц до 40 ГГ ц | F40 | по отдельному заказу |
| Диапазон частот от 9 кГц до 44 ГГ ц | F44 | по отдельному заказу |
| Диапазон частот от 9 кГц до 50 ГГц | F50 | по отдельному заказу |
| Расширение диапазона частот от 2 Гц до 9 кГц | FLE | по отдельному заказу |
| Предусилитель от 100 кГц до 3,8 ГГц | P03 | по отдельному заказу |
| Предусилитель от 100 кГц до 9 ГГ ц | P09 | по отдельному заказу |
| Предусилитель от 100 кГц до 18 ГГ ц | P18 | по отдельному заказу |
| Предусилитель от 100 кГц до 26,5 ГГц | P26 | по отдельному заказу |
| Предусилитель от 100 кГц до 40 ГГ ц | P40 | по отдельному заказу |
| Предусилитель от 100 кГц до 44 ГГ ц | P44 | по отдельному заказу |
| Предусилитель от 100 кГц до 50 ГГц | P50 | по отдельному заказу |
| Электронный СВЧ аттенюатор от 9 кГц до 3,8 ГГц | EA3 | по отдельному заказу |
| Расширение полосы анализа до 25 МГц | B25 | по отдельному заказу |
| Расширение полосы анализа до 40 МГц | B40 | по отдельному заказу |
| Расширение полосы анализа до 85 МГц | B85 | по отдельному заказу |
| Расширение полосы анализа до 160 МГц | B1H | по отдельному заказу |
| Расширение полосы анализа до 200 МГц | B2H | по отдельному заказу |
| Расширение полосы анализа до 600 МГц | B6H | по отдельному заказу |
| Расширение полосы анализа до 1200 МГц | B12H | по отдельному заказу |
| Возможность отключения фильтра на резонаторе | YPB | по отдельному заказу |
| Общий анализ спектра | GPSA | 1 шт. |
| Измерение фазового шума | PNM | по отдельному заказу |
| Измерение коэффициента шума | NFM | по отдельному заказу |
| Анализ сигналов с аналоговой модуляцией | ASA | по отдельному заказу |
| Анализ сигналов с квадратурной модуляцией | VSA | по отдельному заказу |
| АнализIQ сигналов | IQA | по отдельному заказу |
| Анализ импульсных сигналов | PLM | по отдельному заказу |
| Анализ спектра в реальном масштабе времени | RTSA | по отдельному заказу |
| Расширенный набор измерений | AMS | по отдельному заказу |
| Ручки для удобной транспортировки прибора и защиты передней панели | FPH | по отдельному заказу |
| Ручки для монтажа в стойку и аксессуары для монтажа в стойку в стандартных шкафах | RMH | по отдельному заказу |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 “Общий спектральный анализ” руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;
Стандарт предприятия изготовителя «Xiansheng Technology Co., Ltd».
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
