| Номер в госреестре | 89179-23 |
| Наименование СИ | Стенды тахометрические |
| Обозначение типа СИ | ЭТС 1 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды тахометрические ЭТС 1 (далее - стенды) предназначены для воспроизведения (измерений) частоты вращения при проведении испытаний и входном контроле средств измерений частоты вращения.
Конструктивно стенды состоят из двух основных блоков - системы контроля и управления (далее - система управления) и устройства воспроизведения вращения, соединенных друг с другом кабелями.
Принцип действия стендов заключается в передаче значения частоты вращения, воспроизводимого одним из выходных валов устройства воспроизведения вращения контактным и бесконтактным средствам измерения частоты вращения. Сопряжение исследуемых средств измерений частоты вращения со стендами осуществляется с применением установочных приспособлений, требования к которым приведены в руководстве по эксплуатации СДАИ.441439.023 РЭ.
Управление воспроизведением частоты вращения осуществляется при помощи сенсорного экрана, расположенного на передней панели корпуса системы управления.
Стенды не имеют модификаций.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на лицевой панели блока управления (на рисунке 1 указано возможное место нанесения), заводской номер, год изготовления средства измерений, выполняется способом буквенно-цифрового нанесения методом лазерной гравировки на таблички, закрепленные на боковой стенке системы контроля и управления и передней стенке устройства воспроизведения вращения.

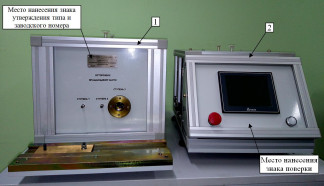

Общий вид стенда приведен на рисунке 1.
Защита от несанкционированного доступа предусмотрена путем установки пломб на винтах крепления боковых панелей корпуса системы управления.
Схема пломбирования стенда от несанкционированного доступа приведена на рисунке 2.
Стенды работают под управлением программного обеспечения 783.00562, которое осуществляет управление движением валов в соответствии с заданными значениями частоты вращения, обработку данных от встроенных датчиков, расчет значений частоты вращения, задание режимов работы стендов, задание значений частоты вращения, отображение текущего значения частоты вращения. Программное обеспечение 783.00562 недоступно для изменения вне заводских условий без использования специального оборудования производителя. Для защиты от несанкционированного доступа к программному обеспечению корпуса систем контроля и управления стендов опломбированы, доступ к сервисным функциям программного обеспечения ограничен буквенно-цифровым паролем.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | 783.00562 |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | не отображается |
Защита программного обеспечения стендов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные методы защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого программного обеспечения и измеренных (вычисленных) данных. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения частоты вращения, об/мин | от 10 до 60000 |
| Поддиапазоны воспроизведения частоты вращения по ступеням, об/мин: 1 ступень 2 ступень 3 ступень (высокоскоростная) | от 10,0 до 3000,0 от 3000,1 до 15000,0 от 15000,1 до 60000,0 |
| Пределы допускаемой относительной погрешности измерения частоты вращения, %: - в диапазоне от 10 до 120 об/ мин - в диапазоне от 120 до 60000 об/мин | ±0,06 ±0,02 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С; | 25±10 |
| - относительная влажность воздуха, % | 55±15 |
| - атмосферное давление, кПа | 100±5 |
| Габаритные размеры в сборе, мм: - системы контроля и управления (длинахширинахвысота) | (527±15)х(400±15)х(365±15) |
| - устройства воспроизведения вращения (длинахширинахвысота) | (660±15)х(420±15)х(415,5±15) |
| Наименование характеристики | Значение |
| Масса, кг, не более: - системы контроля и управления - устройства воспроизведения вращения | 30 50 |
наносится в левом нижнем углу табличек, закрепляемых на боковой стенке системы управления и передней стенке устройства воспроизведения вращения (рисунки 1, 2) методом лазерной гравировки, и на титульных листах эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд тахометрический ЭТС 1 | СДАИ.441439.023 | 1 шт.; |
| Паспорт | СДАИ.441439.023ПС | 1 экз.; |
| Руководство по эксплуатации | СДАИ.441439.023РЭ | 1 экз.; |
| Инструкция по входному контролю | СДАИ.441439.023И11 | 1 экз.; |
| Методика поверки | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа «Стенд тахометрический ЭТС 1. Руководство по эксплуатации. СДАИ.441439.023РЭ».
Стенд тахометрический ЭТС 1. Технические условия. СДАИ.441439.023ТУ;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
