| Номер в госреестре | 89182-23 |
| Наименование СИ | Измерители перемещений (деформаций) |
| Обозначение типа СИ | EX |
| Изготовитель | Shenzhen Wance Testing Machine Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) EX (далее - измерители) предназначены для измерений продольной деформации материалов (металлов, пластмасс, резин, композитных соединений, древесины) в процессе испытания их на растяжение и сжатие.
Принцип действия измерителей перемещений (деформаций) EX основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран персонального компьютера.
Основными компонентами измерителей являются: корпус, чувствительный тензометрический элемент, измерительные щупы, механизм фиксации на базовой длине образца и соединительные кабели.
В зависимости от модификаций измерители имеют различные способы фиксации на базовой длине образца, такие как подпружиненные скобы (крюки), или механизм закрепления на вспомогательных кронштейнах, а поджим осуществляется путем линейного перемещения в поперечном направлении измерителя к базовой длине образца подпружиненным механизмом. Измерение происходит путем преобразования электрического сигнала, снимаемого с тензометрического элемента и преобразование его с помощью АЦП в контроллере, который затем передает значение на ПК с программным обеспечением. Подключение осуществляется к управляющим контроллерам DTC и doli
К средствам измерений данного типа относятся измерители перемещений (деформаций) EX модификаций EX12.505, EX01505, EX02010, EX02505, ЕХ02510, EX02512.5, EX05005, EX05010, EX05025, EX07525, EX10005, EX10010, EX10025, EX20010, EX20020, EX2V15005, EX-50/25-05G. Модификации отличаются базовой длиной и диапазоном измерений перемещений (деформаций).
Заводской номер измерителей в буквенно-числовом формате указывается на корпусе измерителя методом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей перемещений (деформаций) EX представлен на рисунках 1-3.
Общий вид маркировки представлен на рисунке 4.
Место указания заводского номера

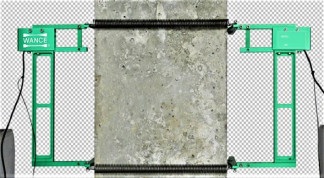

Рисунок 2 - Общий вид измерителей перемещений (деформаций) EX модификации ЕХ2V15005/
Место указания заводского номера
Место указания заводского номера
В о
; , : .
t
\
Рисунок 3 - Общий вид измерителей
перемещений (деформаций) EX Рисунок 4 - Общий вид маркировки
модификации ЕХ-50/25-05G
В процессе эксплуатации измеритель не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам измерителей обеспечено конструкцией корпуса.
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «TestPilot», устанавливаемое на локальном персональном компьютере для управления измерителем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TestPilot |
| Номер версии (идентификационный номер ПО | не ниже 2.1.0000 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Базовая длина, мм | Диапазон измерений перемещений (деформаций), мм | Пределы допускаемой относительной погрешности измерений перемещений (деформаций), % | Пределы допускаемой относительной погрешности установки базовой длины, % |
| EX12.505 | 12,5 | от 0 до 5 | ||
| EX01505 | 15 | от 0 до 5 | ||
| EX02010 | 20 | от 0 до 10 | ||
| EX02505 | 25 | от 0 до 5 | ||
| ЕХ02510 | 25 | от 0 до 10 | ||
| EX02512.5 | 25 | от 0 до 12,5 | ||
| EX05005 | 50 | от 0 до 5 | ||
| EX05010 | 50 | от 0 до 10 | ||
| EX05025 | 50 | от 0 до 25 | ±0,5 | ±0,5 |
| EX07525 | 75 | от 0 до 25 | ||
| EX10005 | 100 | от 0 до 5 | ||
| EX10010 | 100 | от 0 до 10 | ||
| EX10025 | 100 | от 0 до 25 | ||
| EX20010 | 200 | от 0 до 10 | ||
| EX20020 | 200 | от 0 до 20 | ||
| EX2V15005 | 150 | от -5 до 0 | ||
| EX-50/25-05G | 25/50 | от 0 до 5 |
| Модификация | Условия эксплуатации | Чувствительность, мВ/В | Параметры электрического питания | Габаритные размеры (ДХШ*В), мм, не более | Масса, кг, не более | |
| Температура окружающей среды, °С | Относительная влажность воздуха, %, не более | напряжение постоянного тока, В | ||||
| EX12.505 | 125x45x45 | 0,1 | ||||
| EX01505 | 125x45x45 | 0,1 | ||||
| EX02010 | 145x45x45 | 0,12 | ||||
| EX02505 | 125x45x45 | 0,1 | ||||
| ЕХ02510 | 145x45x45 | 0,12 | ||||
| EX02512.5 | 145x45x45 | 0,12 | ||||
| EX05005 | 125x70x45 | 0,14 | ||||
| EX05010 | 145x70x45 | 0,14 | ||||
| EX05025 | от +15 до +35 | 80 | от 1,0 до 2,0 | от 5 до 10 | 220x70x45 | 0,16 |
| EX07525 | 220x95x45 | 0,16 | ||||
| EX10005 | 125x120x45 | 0,14 | ||||
| EX10010 | 145x120x45 | 0,14 | ||||
| EX10025 | 220x120x45 | 0,16 | ||||
| EX20010 | 145x220x45 | 0,15 | ||||
| EX20020 | 220x220x45 | 0,17 | ||||
| EX2V15005 | 155x200x170 | 0,22 | ||||
| EX-50/25-05G | 330x150x70 | 0,95 | ||||
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) | EX | 1 шт. |
| Щупы | - | 2 комплекта |
| Ящик для транспортировки | - | 1 шт. |
| Коммутационный кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство по эксплуатации. Программное обеспечение Test Pilot | - | 1 экз. |
приведены в разделе «Методы испытаний»:
- «Измерители перемещений (деформаций) EX. Руководство по эксплуатации»;
- «Измерители перемещений (деформаций) EX модификация EX-50/25-05G. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия. Измерители перемещений (деформации) EX.
