| Номер в госреестре | 89184-23 |
| Наименование СИ | Расходомеры вихревые |
| Обозначение типа СИ | DV |
| Изготовитель | KOBOLD Messring GmbH, Германия; Общество с ограниченной ответственностью "Коболд-Инструментс" (ООО "Коболд-Инструментс"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры вихревые DV (далее - расходомеры) предназначены для измерений объемного и массового расхода, объема и массы различных жидкостей и газов, в том числе насыщенного и перегретого пара (в зависимости от исполнения).
Принцип действия расходомеров основан на эффекте образования периодической вихревой структуры, так называемой дорожки Кармана, возникающей вследствие обтекания средой препятствия. По измеренным значениям частоты возникновения вихрей вычисляется средняя скорость потока, объемный расход и объем измеряемой среды. При измерении давления и температуры среды известного состава можно вычислить значения плотности, массового расхода и массы жидкости или газа.
Расходомеры состоят из первичного преобразователя с встроенным направляющим элементом и электронного блока в герметичном корпусе, закрепленного снаружи первичного преобразователя и осуществляющего преобразование измерительной информации, вычисление параметров потока и формирование выходных сигналов. По заказу расходомер может комплектоваться встроенными преобразователями температуры и давления. Конструкцией расходомера предусмотрена возможность подключения внешних преобразователей давления и температуры через аналоговый вход или по HART, или Modbus протоколу.
Расходомеры изготавливаются в двух модификациях DVE-R и DVH-R, которые отличаются способом присоединения к трубопроводу и условиями применения. Для повышения отказоустойчивости системы используется специальная конструкция, состоящая из двух расходомеров монтированных в одно проточное тело расходомера.
В расходомерах DVE-R датчики размещены в сенсорной головке, расположенной в измерительной полости расходомера ниже по потоку от тела обтекания. Датчик давления изолирован диафрагмой.
В расходомерах DVH-R корпус первичного преобразователя выполнен как отрезок трубы с фланцевым креплением или как корпус для монтажа между ответными фланцами трубопровода.

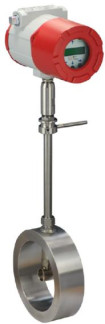

Общий вид расходомеров представлен на рисунках 1 и 2.
Серийный номер, наносится типографическим методом в цифровом формате на информационную табличку (шильд), расположенную на электронном блоке.
Схема пломбировки для защиты от несанкционированного доступа представлена на рисунке 4. Знак поверки в виде оттиска наносится на пломбу.
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память расходомеров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
В расходомерах обеспечивается возможность идентификации ПО на дисплее электронного блока в момент подключения питания.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей.
Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров
| Идентификационные данные (признаки) | Значение | |
| Цифровые выходные сигналы | HART | Modbus |
| Идентификационное наименование ПО | DVH/DVE | DVH/DVE |
| Номер версии ПО (идентификационный номер), не ниже | V5.0071 | V5.00.71 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | |
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| DVH-R | DVE-R | |
| Диаметр номинальный, DN | от 15 до 300 | от 50 до 2000 |
| Максимальный объемный расход жидкости, м3/ч | от 0,2 до 2300 | 2,5 до 37200 |
| Максимальный объемный расход газа (в рабочих условиях), м3/ч | от 1,15 до 23030 | 17 до 372300 |
| Динамический диапазон измерений | 30:1 | |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % - жидкость; -газ и насыщенный пар: | ±0,7 ±1,0 | ±1,2 ±1,5 |
| Пределы допускаемой относительной погрешности вычисления массы и массового расхода, % - жидкость; - насыщенного водяного пара (при степени сухости от 98% и суше) | ±1,0 ±1,5 | ±1,5 ±2,0 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности преобразования и вычисления значений давления измеряемой среды, % | ±0,1; ±0,2; ±0,25; ±0,3 | |
| Пределы допускаемой абсолютной погрешности измерительного канала температуры измеряемой среды, °С | ±0,1; ±0,15; ±0,3; ±0,6 | |
| Наименование характеристики | Значение | |
| DVH-R | DVE-R | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 300 206 462 | 200 206 965 |
| Масса, кг, не более | 157,5 | 12,5 |
| Параметры выходных сигналов: - аналоговый с/без HART, мА - импульсный выход, В - импульсный выход, Г ц - предупредительный сигнал релейный, количество выходов - импульсный с Modbus*, количество выходов | от 4 до 20 от 1,8 до 30 от 0 до 1000 от 1 до 3 1 | |
| Диапазон температуры измеряемой среды, °С - стандартное исполнение - с вынесенным датчиком температуры | от -40 до +400 от -200 до +400 | |
| Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность воздуха без конденсата, %, не более - диапазон давления измеряемой среды, МПа, | от -40 до +60 95 от 0,01 до 25 | |
| Параметры электрического питания: - напряжение питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц | от 18 до 36 от 100 до 240 50±1 | |
| Потребляемая мощность, Вт, не более | 10 | |
| Маркировка взрывозащиты 1) | 1 Ex d II B + H2 T6 GB Ex tb III C T85 C Db | |
| Средняя наработка на отказ, ч | 100000 | |
| Средний срок службы, не менее, лет | 12 | |
| Примечание: 1) только для расходомеров изготовленных KOBOLD Messring GmbH, Германия | ||
наносится типографским способом на титульный лист паспорта и информационную табличку (шильд), расположенную на электронном блоке.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер вихревой | DVH-R или DVE-R | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации и монтажу | 1 экз.* | |
| * - допускается прилагать 1 экз. на каждые! | 0 расходомеров, поставляемых в один адрес | |
приведены в разделе 2.3 руководства по эксплуатации и монтажу.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация завода-изготовителя KOBOLD Messring GmbH, Германия; ТУ 26.51.52-012-51294664-2022 Расходомеры вихревые DV. Технические условия.
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
