| Номер в госреестре | 89187-23 |
| Наименование СИ | Модули приема дискретных и периодических сигналов с дифференциальными входами с преобразованием частота/код, период/код, длительность импульса/код |
| Обозначение типа СИ | ТН3/СЧ |
| Изготовитель | Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ"), Московская обл., г. Жуковский |
| Год регистрации | 2023 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули приема дискретных и периодических сигналов с дифференциальными входами с преобразованием частота/код, период/код, длительность импульса/код ТН3/СЧ (далее - модули) предназначены для измерений частоты и периода сигналов, счета количества импульсов с последующим формированием цифрового кода измеренных значений для обеспечения испытаний авиационной техники.
Принцип действия модулей заключается в приеме и измерении определенной аналоговой информации, с последующим преобразованием ее в цифровой вид и передаче в буферную память платы сбора. Для каждого модуля в плате сбора отведена своя буферная память. Каждые 1/1024 секунды контроллер платы сбора передает всю собранную за это время информацию в кассету памяти, где она сохраняется в энергонезависимой памяти. Сохраненная в процессе регистрации в кассете памяти информация впоследствии передается в ПЭВМ через канал USB.
Модули выпускаются в следующих модификациях: ТН3/СЧ/001, ТН3/СЧ/301.
Конструктивно основу модуля составляет печатная плата с установленными на нее элементами. На передней части платы установлена лицевая панель. К лицевой панели прикреплены входные разъемы модуля, служащие для подключения к модулю внешних источников информации, место нанесения заводского номера и модификации модуля. На задней стороне платы установлен разъем для соединения модуля с внутренней шиной накопителя.
Модуль вне зависимости от назначения может быть установлен в любой слот кожуха. Крепление модуля осуществляется двумя винтами, крепящими лицевую панель к кожуху с лицевой стороны.
Нанесение знака поверки на модули не предусмотрено. Заводской номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, фрезеруется на переднюю панель модуля.

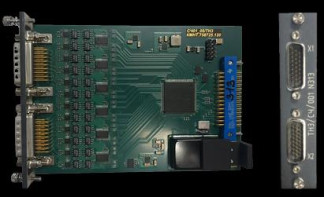

Общий вид модулей с указанием мест нанесения заводских номеров приведены на рисунках 1 и 2.
1 - лицевая панель; 2 - входные разъемы модуля; 3 - печатная плата; 4 - разъем для соединения модуля с внутренней шиной накопителя; 5 - место нанесения заводского номера и модификации модуля
Рисунок 1 - Общий вид модуля ТН3/СЧ/001
1 - лицевая панель; 2 - входные разъемы модуля; 3 - печатная плата; 4 - разъем для соединения модуля с внутренней шиной накопителя; 5 - место нанесения заводского номера и модификации модуля
Рисунок 2 - Общий вид модуля ТН3/СЧ/301
Модуль ТН3/СЧ/001 имеет в своём составе 24 компаратора и частотомера. Каждый входной сигнал подключён к своему компаратору и частотомеру. Каждый канал может быть индивидуально настроен на определенный период накопления. Пороги срабатывания компаратора настраиваются для каждого канала индивидуально. Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета находятся данные с частотомера, соответствующие текущему моменту времени.
Модуль ТН3/СЧ/001 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Общий вид модуля TH3/C4/301 приведен на рисунке 4.
Модуль ТН3/СЧ/301 имеет в своём составе 16 компараторов и частотомеров. Каждый входной сигнал подключён к своему компаратору и частотомеру. Каждый канал может быть индивидуально настроен на определенный период накопления. Пороги срабатывания компаратора настраиваются для каждого канала индивидуально. Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета находятся данные с частотомера, соответствующие текущему моменту времени.
Модуль ТН3/СЧ/301 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG -1655221 (контакты под пайку).
Программное обеспечение (далее - ПО) «TN3LAB» включает прикладные управляющие программы, специализированные для выполнения отдельных видов работ:
- работа по считыванию или стиранию накопленной информации, загрузке подготовленных заданий в кассету памяти накопителя;
- подготовка заданий для функционирования накопителя при экспериментах;
- преобразование полученных при считывании файлов данных к виду, пригодному для дальнейшей обработки.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик за пределы допускаемых значений.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных воздействий
- «Высокий», внешнего ПО - «Средний» в соответствии с Р 50.2.077- 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| внешнее ПО | встроенное ПО | |
| Модуль ТН3/СЧ/001 | ||
| Идентификационное наименование ПО | TN3LAB | CT01 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | не ниже v. 1.21 |
| Цифровой идентификатор ПО | - | - |
| Модуль ТН3/СЧ/301 | ||
| Идентификационное наименование ПО | TN3LAB | CTM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения частоты входного сигнала, кГц | от 1-10-4 до 2-103 включ. |
| Пределы допускаемой основной относительной погрешности измерения частоты в диапазоне: от 1-10-4 до 1-102 кГц включ. св. 1-102 до 2-103 кГц включ. | 0, 0, 00 4 1 о о т т ИИ )) |
| Пределы допускаемой дополнительной относительной погрешности измерения частоты в диапазоне: от 1-10-4 до 1-102 кГц включ. св. 1-102 до 2-103 кГц включ. | 0, 0, 00 ОО ю 5 о о т т ИИ )) |
| 1) 5 от ИЗ - относительная погрешность измерений от измеренного значения. 2) 5 от ИЗ - дополнительная относительная погрешность измерений от измеренного значения, вызванная использованием средства измерений в рабочих условиях эксплуатации (в отличии от нормальных от плюс 15 до плюс 35 °С включ.), в диапазоне температуры окружающего воздуха от минус 50 до плюс 60 °С. | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 27 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при, % - атмосферное давление, мм рт. ст. | от +15 до +35 от 30 до 80 от 720 до 780 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при, % - атмосферное давление, мм рт. ст. | от - 50 до + 60 от 30 до 80 от 720 до 780 |
| Модуль ТН3/СЧ/001 | |
| Количество входных каналов | 24 |
| Габаритные размеры, мм, не более: длина ширина высота | 144 103 21,7 |
| Масса, г, не более | 120 |
| Режимы работы модуля | частота/код, период/код, длительность импульса/код |
| Модуль ТН3/СЧ/301 | |
| Количество входных каналов | 16 |
| Габаритные размеры, мм, не более: длина ширина высота | 111 78,5 19,8 |
| Масса, г, не более | 120 |
| Режимы работы модуля | частота/код, период/код, длительность импульса/код, количество импульсов/код |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом. Комплектность средства измерения
Таблица 4 - Комплектность выпускаемых модификаций модулей
| Наименование | Обозначение | Количество |
| Модуль ТН3/СЧ/001 | КМНТ.467166.001 | 1 шт. |
| Паспорт | КМНТ.467166.001 ПС | 1 шт. |
| Модуль ТН3/СЧ/301 | КМНТ.467166.002 | 1 шт. |
| Паспорт | КМНТ.467166.002 ПС | 1 шт. |
| Комплект монтажных частей | - | 1 компл.* |
| Руководство по эксплуатации | КМНТ.467166.001 РЭ | 1 экз. |
| * Поставляется по отдельному заказу | ||
приведены в документе КМНТ.467166.001 РЭ «Модули приема дискретных и периодических сигналов с дифференциальными входами с преобразованием частота/код, период/код, длительность импульса/код ТН3/СЧ», раздел 2.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
КМНТ. 467166.001 ТУ Модули приема дискретных и периодических сигналов с дифференциальными входами с преобразованием частота/код, период/код, длительность импульса/код ТН3/СЧ. Технические условия.
