| Номер в госреестре | 89194-23 |
| Наименование СИ | Системы фотограмметрические |
| Обозначение типа СИ | V-STARS |
| Изготовитель | Geodetic Systems Inc., США |
| Год регистрации | 2023 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система фотограмметрическая V-STARS (далее - система) предназначена для измерений геометрических размеров и формы поверхностей объектов сложной формы, отклонений формы и расположения поверхностей элементов деталей, перемещений объектов и систем.
Принцип действия системы основан на преобразовании изображения одного и того же объекта, снятого с нескольких точек, в трехмерный объект, представляющий собой облако точек.
Система состоит из цифровой фотокамеры INCA4, масштабных жезлов Scale Bar, кодовых мишеней и измерительных меток.
Данные с фотокамеры могут записываться на съемный USB-носитель, либо передаваться на ПК по кабелю.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

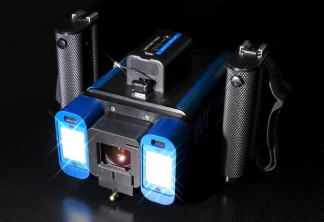

Общий вид камеры с указанием места нанесения заводского номера приведен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик в месте, указанном на рисунке 1.
Общий вид системы показан на рисунке 2.
•Л*
Рисунок 2 - Общий вид системы
SN: 4055-94
Рисунок 3 - Общий вид шильдика системы.
Программное обеспечение (далее - ПО) V-STARS представляет собой ПО для выполнения настроек систем и выполнения проверок и компенсаций.
ПО Spatial Analyzer применяется для сбора, обработки и анализа измерительной информации.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение | |
| Идентификационное наименование ПО | V-STARS | Spatial Analyzer |
| Номер версии ПО, не ниже | v.4.70 | v.2021.1.708460 |
| Цифровой идентификатор | - | |
Метрологические и технические характеристики системы представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики системы
| Характеристика | Значение |
| Диапазон измерений пространственных координат, м | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений пространственных координат *, мкм | ±(4,5+4,5-L), где L - диагональ куба, описывающего положение всех измеренных точек и положения камеры, в м |
| Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | |
| Характеристика | Значение |
| Разрешение камеры, Мп | 12 |
| Поле зрения камеры, ° | |
| - по ширине | 72 |
| - по высоте | 58 |
| Тип электропитания | Li-ion аккумулятор |
| Габаритные размеры камеры (без батареи и рукояти), мм не более | |
| - длина | 180 |
| - ширина | 127 |
| - высота | 76 |
| Интерфейсы управления и передачи данных | GigE, USB, WiFi |
| Масса камеры (без батареи и рукояти), кг, не более | 1,5 |
Таблица 4 - Условия эксплуатации системы
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от 0 до +40 |
| Относительная влажность воздуха, %, без конденсата, не более | 90 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации системы фотограмметрическая V-STARS типографским способом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Система фотограмметрическая | V-STARS | 1 шт. |
| Руководство по эксплуатации | АБНД.205206.01621779.001 РЭ (ред. 1.00) | 1 экз. |
приведены в Разделе 7 Работа с INCA4 «Система фотограмметрическая V-STARS Руководство по эксплуатации АБНД.205206.01621779.001 РЭ (ред. 1.00)».
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2840.
