| Номер в госреестре | 89195-23 |
| Наименование СИ | Скобы с отсчетным устройством |
| Изготовитель | Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
| Год регистрации | 2023 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы с отсчетным устройством (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, теплоизоляционных накладок, а также упора для скоб с верхним пределом диапазона измерений от 50 до 200 мм.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются следующих моделей:
- СР - рычажные;
- СРП - рычажные, повышенной точности.
Скобы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
наносится на паспорт скоб типографским методом и на
Товарный знак
барабан переставной пятки методом лазерной маркировки.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан переставной пятки методом лазерной гравировки в местах, указанных на рисунках 1 -3.
Возможность нанесения знака поверки на средство измерений отсутствует.

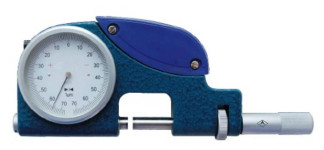

Общий вид скоб указан на рисунках 1 - 3.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
| Место нанесения заводского номера | |
| г | |
Таблица 1 - Метрологические характеристики скоб
| Модель скобы | Диапазон измерений скоб, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мкм | ||
| Цена деления, мм | Диапазон показаний, мм | ±30 делений от нулевого штриха | св. ±30 делений от нулевого штриха | ||
| СР | от 0 до 25 от 25 до 50 от 50 до 75 от 75 до 100 | 0,001 | от -0,07 до +0,07 | ±1,0 | ±2,0 |
| от 100 до 125 от 125 до 150 | ±2,0 | ±2,5 | |||
| от 0 до 25 от 25 до 50 | 0,002 | от -0,07 до +0,07 | ±1,0 | ±2,0 | |
| от 50 до 75 от 75 до 100 от 100 до 125 от 125 до 150 от 150 до 175 от 175 до 200 | от -0,14 до +0,14 | ±2,0 | ±2,5 | ||
| СРП | от 0 до 25 от 25 до 50 от 50 до 75 от 75 до 100 от 100 до 125 от 125 до 150 | 0,001 | от -0,07 до +0,07 | ±0,7 | ±1,4 |
Таблица 2 - Допуски плоскостности и параллельности, измерительное усилие скоб и его
колебание
| Модель скобы | Цена деления отсчетного устройства, мм | Верхний предел диапазона измерений скоб, мм | Допуск, мкм | Измерительное усилие скоб, Н | Колебание измерительного усилия, Н, не более | |
| плоскост ности | параллель ности | |||||
| СР | 0,001; 0,002 | 25 | 0,6 | 1,2 | от 5 до 7 | 1,5 |
| 50 | 1,5 | |||||
| 75 | 2,0 | от 6 до 10 | 2,0 | |||
| 100 | 2,5 | |||||
| 125 | 3,0 | |||||
| 150 | 3,5 | |||||
| 0,002 | 175 | 4,0 | ||||
| 200 | 4,5 | |||||
| Модель скобы | Цена деления отсчетного устройства, мм | Верхний предел диапазона измерений скоб, мм | Допуск, мкм | Измерительное усилие скоб, Н | Колебание измерительного усилия, Н, не более | |
| плоскост ности | параллель ности | |||||
| СРП | 0,001 | 25 | 0,3 | 0,9 | от 5 до 7 | 1,5 |
| 50 | 0,9 | |||||
| 75 | 0,6 | 2,0 | от 6 до 10 | 2,0 | ||
| 100 | 2,5 | |||||
| 125 | 3,0 | |||||
| 150 | 3,5 | |||||
| Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы | ||||||
Таблица 3 - Размах показаний
| Модель скобы | Размах показаний, цены деления шкалы отсчетного устройства, не более |
| СР | 1/3 |
| СРП |
Таблица 4 - Габаритные размеры и масса
| Модель скобы | Диапазон измерений скоб, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| СР, СРП | от 0 до 25 | 200х25х80 | 0,8 |
| от 25 до 50 | 225х25х95 | 1,2 | |
| от 50 до 75 | 250х25х110 | 1,5 | |
| от 75 до 100 | 275х30х125 | 2,0 | |
| от 100 до 125 | 295х30х145 | 2,4 | |
| от 125 до 150 | 320х30х160 | 3,4 | |
| от 150 до 175 | 350х30х205 | 4,2 | |
| от 175 до 200 | 375х30х225 | 4,9 |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +17 до +23 80 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Скоба | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Заметки по эксплуатации и хранению» паспорта скоб.
Государственная поверочная схема для средств измерений длины в диапазоне от 1109 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-006-67587931-2022 «Скобы с отсчетным устройством. Технические условия».
