| Номер в госреестре | 89196-23 |
| Наименование СИ | Установки контроля геометрии колес и крупногабаритных тел вращения |
| Обозначение типа СИ | "ГЕОМЕТРИКС-КЛ" |
| Изготовитель | Акционерное общество "Виматек" (АО "Виматек"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки контроля геометрии колес и крупногабаритных тел вращения «ГЕОМЕТРИКС-КЛ» (далее - установки) предназначены для измерений геометрических параметров тел вращения, таких как цельнокатаные колеса, колеса специального исполнения, составные колеса в сборе или их части (бандажи, колесные центры).
Установки могут применяться в составе производственных и транспортных линий.
К настоящему типу средств измерений относятся установки модификаций 1 и 2. Модификации отличаются количеством используемых лазерных бинокулярных сканеров (далее
- сканеров), метрологическими характеристиками.
Принцип действия установок основан на триангуляционном методе измерений расстояний.
Установки состоят из:
- модуля контроля,
- модуля позиционирования,
- шкафа управления,
- автоматизированного рабочего места оператора (компьютер с установленным программным обеспечением, пульт управления, источник бесперебойного питания),
- защитного ограждения.
Модуль контроля представляет собой сборную металлоконструкцию в виде портала. На стойки и балку портала крепятся сканеры, датчик определения наличия объекта контроля в зоне контроля, датчик температуры и аварийный выключатель. Количество и типы устанавливаемых сканеров определяются техническими характеристиками контролируемого объекта.
Модуль позиционирования включает в себя механизмы горизонтального перемещения и механизм вращения.
Защитное ограждение предназначено для хранения сменных накладок и защиты модуля позиционирования от повреждения.
Для защиты измерительной части установки от внешней засветки, загрязнений, а также для защиты окружающего установку пространства от лазерного излучения сканеров установка может быть оснащена крышей из сборного каркаса и шторок.
При эксплуатации установок в составе производственных и транспортных линий шкаф управления и автоматизированное рабочее место оператора располагаются в отдельном помещении.
Контролируемый объект устанавливается на шпиндель механизма вращения модуля позиционирования с помощью сменной накладки. Измерение объекта осуществляется в радиальном и осевом сечениях при его вращении на заданный угол или заданное количество оборотов. Результаты измерений расстояний с каждого сканера передаются в цифровом виде на компьютер по сети Ethernet для обработки программным обеспечением и расчета геометрических параметров контролируемого объекта. Информация, полученная в результате обработки данных, отображается на мониторе в цифровом и графическом виде (графическое изображение профиля объекта).
В комплект поставки установки входит настроечный образец для проверки работоспособности и калибровки установки. Настроечный образец представляет собой цельнокатаное колесо или образец измеряемого объекта, изготовленный в соответствии с нормативной документацией. При необходимости контроля маркировки с наружной стороны настроечного образца наносится канавка - эквивалент маркировки.

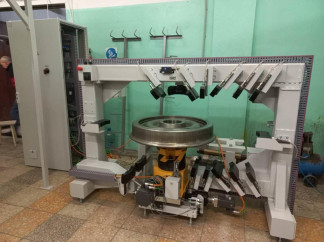

Общий вид установок с указанием места нанесения знака утверждения типа представлены на рисунках 1, 2. Содержание маркировки установок и формат нанесения заводских номеров представлены на рисунке 3. Заводской номер в виде цифрового обозначения наносится типографским способом на маркировочные таблички, расположенные на портале модуля контроля и дверце шкафа управления.
Нанесение знака поверки на установки не предусмотрено.
Пломбирование установок не предусмотрено.
Место нанесения заводского номера
вимсггек
контроля геометрии коле.с и крупногабаритных тел вращеци^ .«ГЕОМЕТРИКС-КЛ»
.. - зав. .№ 22857/2270-2Лк
' Напряжение сети 380 В
Частота "S0 Пц, -[Потребляемая .мощность'4'кБт
Сделано в России 2022г. www.vimatec.ru
Место нанесения заводского номера
Установки имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО. Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Геометрикс-КЛ |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 2.3 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| модификация 1 | модификация 2 | |
| Диапазон измерений диаметра поверхности катания объекта контроля, мм | от 630 до 1250 | от 630 до 970 |
| Пределы допускаемой абсолютной погрешности измерений диаметра поверхности катания объекта контроля, мм | ±0,05 | |
| Диапазон измерений диаметра центрального отверстия объекта контроля, мм | от 150 до 270 | от 150 до 250 |
| Пределы допускаемой абсолютной погрешности измерений диаметра центрального отверстия объекта контроля, мм | ±0,10 | |
| Диапазон измерений расстояний между точками поверхностей объекта контроля, мм: - в радиальном направлении, - в осевом направлении | от 5 до 1200 от 2 до 230 | от 5 до 870 от 2 до 205 |
| Пределы допускаемой абсолютной погрешности измерений расстояний между точками поверхностей объекта контроля в радиальном и осевом направлениях, мм | ±0,10 | |
| Диапазон измерений длины локального элемента*, расположенного на поверхности объекта контроля, мм: - в радиальном направлении, - в осевом направлении | от 5 до 15 от 2 до 10 | |
| Пределы допускаемой абсолютной погрешности измерений длины локального элемента, расположенного на поверхности объекта контроля, в радиальном и осевом направлениях, мм | ±0,30 | |
| Наименование характеристики | Значение |
| модификация 1 модификация 2 | |
| Диапазон измерений расстояний между точками локального элемента и поверхностей объекта контроля в радиальном направлении, мм | от 2 до 15 |
| Пределы допускаемой абсолютной погрешности измерений расстояний между точками локального элемента и поверхностей объекта контроля в радиальном направлении, мм | ±0,30 |
| * - например, знак маркировки. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х глубина х высота), мм, не более: - модуль контроля, - шкаф управления, - автоматизированное рабочее место оператора, - защитное ограждение | 2300х760х1500 800х620х2100 850х800х1800 2400х500х800 |
| Масса установки, кг, не более | 2100 |
| Параметры электрического питания: - напряжение переменного тока, В, - частота переменного тока, Гц | 380 50±1 |
| Потребляемая мощность, кВт, не более | 5 |
| Средний срок службы, лет | 15 |
| Средняя наработка до отказа, ч, не менее | 13100 |
| Условия эксплуатации: - температура окружающего воздуха, °С, - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 84,0 до 106,7 |
Знак утверждения типа наносится
на балку портала модуля контроля в виде наклейки, как указано на рисунках 1 и 2, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность установок
| Наименование | Обозначение | Кол-во |
| Установка контроля геометрии колес и крупногабаритных тел вращения | «ГЕОМЕТРИКС-КЛ» | 1 шт. |
| Сменные накладки | - | от 1 шт.* |
| Настроечный образец | ЮТС 57.00.200 СБ | от 1 шт.* |
| Подставка для хранения настроечного образца | - | от 1 шт.* |
| Крыша | - | 1 шт.* |
| Напольный шкаф для размещения оборудования автоматизированного рабочего места оператора | - | 1 шт.* |
| Вспомогательное оборудование для сканеров | - | 1 комплект* |
| Паспорт | ЮТС 57.00.000 ПС | 1 экз. |
| Наименование | Обозначение | Кол-во |
| Руководство по эксплуатации | ЮТС 57.00.000 РЭ | 1 экз. |
| Паспорт настроечного образца | - | от 1 экз.* |
| * - в соответствии с заказом | ||
приведены в разделе 2 «Устройство и работа» руководства по эксплуатации.
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-049-15157546-2021 «Установки контроля геометрии колес и крупногабаритных тел вращения «ГЕОМЕТРИКС-КЛ». Технические условия».
