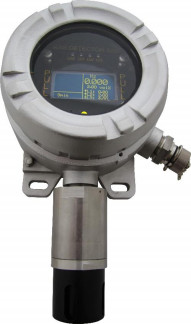

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МT, 89197-23

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UPES903M_6035_OLED.hex

Номер версии (идентификационный номер) ПО

v. 6035

Цифровой идентификатор ПО

29fdc2e3, алгоритм CRC32

Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице.

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон по-казаний1) объемной доли определяемого компонента, %

Диапазон изме-

рений2) объемной доли определяемого компонента, %

Пределы допускаемой основной3) абсолютной погрешности, объемная доля определяемого компонента, %

ПГТ-903У-метан

СН4

от 0 до 4,4

от 0 до 2,2

±0,22

ПГТ-903У-пропан

С3Н8

от 0 до 1,7

от 0 до 0,85

±0,085

ПГТ-903У-водород-4

Н2

от 0 до 4

от 0 до 2

±0,2

ПГТ-903У-гексан

С6Н14

от 0 до 1

от 0 до 0,5

±0,05

ПГТ-903У-ацети-

лен

С2Н2

от 0 до 2,3

от 0 до 1,15

±0,115

ПГТ-903У акрило-нитрил

C3H3N

от 0 до 2,8

от 0 до 1,4

±0,14

ПГТ-903У- пропил-этилен

C5H10

от 0 до 1,4

от 0 до 0,7

±0,07

ПГТ-903У- эфир диэтиловый

C4H10O

от 0 до 1,7

от 0 до 0,85

±0,085

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон по-казаний^ объемной доли определяемого компонента, %

Диапазон изме-рений2) объемной доли определяемого компонента, %

Пределы допускаемой основной3) абсолютной погрешности, объемная доля определяемого компонента, %

ПГТ-903У- винил-хлорид

C2H3CI

от 0 до 3,6

от 0 до 1,8

±0,18

азаний в единицах измерений объемной доли определяемого компонента, пазону показаний довзрывоопасной концентрации определяемого компо-ЖПР.

ерений в единицах измерений объемной доли определяемого компо-уют диапазону измерений довзрывоопасной концентрации определяе-0 до 50 % НКПР. с условиях измерений:

ературы окружающей среды от +15 oC до +25 oC; сительной влажности окружающей среды от 30 % до 80 %; сферного давления от 97,3до 105,3 кПа. для определяемых компонентов по ГОСТ 31610.20-1-2020. азывать поставку дополнительных преобразователей после первичной по->ров потребителю. При этом имеющиеся у потребителя УПЭС-903 и сви-е должны быть возвращены изготовителю для оформления свидетельства мплекта газоанализатора.

1)    Диапазон пок %, соответствует диа нента от 0 до 100 % ]

2)    Диапазон изм нента, %, соответств мого компонента от

3)    В нормальны)

-    диапазон темп

-    диапазон отно

-    диапазон атмо

Значения НКПР

Допускается зак

ставки газоанализато детельство о приемк о приемке нового ког

Тип

преобразо

вателя

Определяемый компо-нент(измерительный канал)

Диапазон показаний1), объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Пределы допускаемой основной2) погрешности

абсолютной

относи

тельной

ПГ0-903У-

метан

СН4

от 0 до 4,4 (от 0 до 100 % НКПР3))

от 0 до 2,2 включ.

±0,22 % (об.)

-

св. 2,2 до 4,4

-

±10 %

ПГ0-903У-

пропан

С3Н8

от 0 до 1,7 (от 0 до 100 % НКПР)

от 0 до 0,85 включ.

±0,085 % (об.)

-

св. 0,85 до 1,7

-

±10 %

ПГ0-903У-

гексан

СбН14

от 0 до 1,0 (от 0 до 100 % НКПР)

от 0 до 0,5 включ.

±0,05 % (об.)

-

св. 0,5 до 1,0

-

±10 %

ПГ0-903У-

этан

С2Н6

от 0 до 2,4 (от 0 до 100 % НКПР)

от 0 до 1,2 включ.

±5 % НКПР

-

св. 1,2 до 2,4

-

-

Тип

преобразо

вателя

0пределяе-мый компо-нент(измерительный канал)

Диапазон пока-заний1), объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Пределы допускаемой основной2) погрешности

абсолютной

относи

тельной

ПГ0-903У-

бутан

н-С4Н10

от 0 до 1,4 (от 0 до 100 % НКПР)

от 0 до 0,7 включ.

±5 % НКПР

-

св. 0,7 до 1,4

-

-

ПГ0-903У-

изобутан

и-С4Н10

от 0 до 1,3 (от 0 до 100 % НКПР)

от 0 до 0,65 включ.

±5 % НКПР

-

св. 0,65 до 1,3

-

-

ПГ0-903У-

пентан

С5Н12

от 0 до 1,1 (от 0 до 100 % НКПР)

от 0 до 0,55 включ.

±5 % НКПР

-

св. 0,55 до 1,1

-

-

ПГ0-903У-

циклогексан

С6Н12

от 0 до 1,0 (от 0 до 100 % НКПР)

от 0 до 0,5 включ.

±5 % НКПР

-

св. 0,5 до 1,0

-

-

ПГ0-903У-

гептан

С7Н16

от 0 до 0,85 (от 0 до 100 % НКПР)

от 0 до 0,425 включ.

±5 % НКПР

-

св. 0,425 до 0,85

-

-

ПГ0-903У-

пропилен

С3Н6

от 0 до 2,0 (от 0 до 100 % НКПР)

от 0 до 1,0 включ.

±5 % НКПР

-

св. 1,0 до 2,0

-

-

ПГ0-903У-

метиловый

спирт

СНзOH

от 0 до 6,0 (от 0 до 100 % НКПР)

от 0 до 3,0 включ.

±5 % НКПР

-

св. 3,0 до 6,0

-

-

ПГ0-903У-

этиловый

спирт

С2Н5OH

от 0 до 3,1 (от 0 до 100 % НКПР)

от 0 до 1,55 включ.

±5 % НКПР

-

св. 1,55 до 3,1

-

-

ПГ0-903У-

этилен

С2Ш

от 0 до 2,3 (от 0 до 100 % НКПР)

от 0 до 1,15 включ.

±5 % НКПР

-

св. 1,15 до 2,3

-

-

ПГ0-903У-

толуол

С6Н5CHз

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 включ.

±5 % НКПР

-

св. 0,5 до 1,0

-

-

ПГ0-903У-

бензол

С6Н6

от 0 до 1,2 (от 0 до 100 % НКПР)

от 0 до 0,6 включ.

±5 % НКПР

-

св. 0,6 до 1,2

-

-

ПГ0-903У-

ацетон

СНзCOCHз

от 0 до 2,5 (от 0 до 100 % НКПР)

от 0 до 1,25 включ.

±5 % НКПР

-

св. 1,25 до 2,5

-

-

ПГ0-903У-

этилбензол

С8Н10

от 0 до 0,8 (от 0 до 100 % НКПР)

от 0 до 0,4 включ.

±5 % НКПР

-

св. 0,4 до 0,8

-

-

Тип

преобразо

вателя

Определяемый компо-нент(измерительный канал)

Диапазон пока-заний1, объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Пределы допускаемой основной2) погрешности

абсолютной

относи

тельной

ПГО-903У-

метилтрет-

бутиловый

эфир

С5Н12О

от 0 до 1,5 (от 0 до 100 % НКПР)

от 0 до 0,75 включ.

±5 % НКПР

-

св. 0,75 до 1,5

-

-

ПГО-903У-

пара-ксилол

п-С8Н10

от 0 до 0,9 (от 0 до 100 % НКПР)

от 0 до 0,45 включ.

±5 % НКПР

-

св. 0,45 до 0,9

-

-

ПГО-903У-орто-ксилол

о-С8Н10

от 0 до 1,0 (от 0 до 100 % НКПР)

от 0 до 0,5 включ.

±5 % НКПР

-

св. 0,5 до 1,0

-

-

ПГО-903У-изопропиловый спирт

C3H8O

от 0 до 2,0 (от 0 до 100 % НКПР)

от 0 до 1,0 включ.

±5 % НКПР

-

св. 1,0 до 2,0

-

-

ПГО-903У-

димети

ламин

C2H7N

от 0 до 2,8 (от 0 до 100 % НКПР)

от 0 до 1,4 включ.

±0,14 % (об.)

-

св. 1,4 до 2,8

-

-

ПГО-903У-

1,2-дихлор

этан

C2H4Cl2

от 0 до 6,2 (от 0 до 100 % НКПР)

от 0 до 3,1 включ.

±0,31 % (об.)

-

св. 3,1 до 6,2

-

-

ПГО-903У-

1-гексен

С6Н12

от 0 до 1,2 (от 0 до 100 % НКПР)

от 0 до 0,6 включ.

±0,075 % (об.)

-

св. 0,6 до 1,2

-

±10 %

ПГО-903У-

диоксид

углерода

СО2

от 0 до 2

от 0 до 2

±(0,03+0,05Сх4)) % (об.)

ПГО-903У-

диоксид

углерода

от 0 до 5

от 0 до 5

±(0,03+0,05Сх) % (об.)

ПГО-903У-

нефтепро-

дукты5)

пары бензина неэтилированного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

пары топлива дизельного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

пары керосина

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

Тип

преобразо

вателя

Определяемый компо-нент(измерительный канал)

Диапазон пока-занийХ), объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, %

Пределы допускаемой основной2 погрешности

абсолютной

относи

тельной

ПГО-903У-

нефтепро-

дукты3

пары уайт-спирита

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

пары топлива для реактивных двигателей

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

пары бензина автомобильного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

пары бензина авиационного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

Тип

преобразова

теля

0пределяе-мый компо-нент(измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной^ погрешности

объемной доли

массовой

концентрации,

мг/м3

абсолютной

относитель

ной

ПГЭ-903У-се-

роводород-10

№S

от 0 до 2,1 млн-1 включ.

от 0 до 3,0 включ.

±0,75 мг/м3

-

св. 2,1 до 7 млн-1

св. 3,0 до 10

-

±25 %

ПГЭ-903У-се-

роводород-20

от 0 до 2,1 млн-1 включ.

от 0 до 3,0 включ.

±0,75 мг/м3

-

св. 2,1 до 20 млн-1

св. 3,0 до 28,3

-

±25 %

ПГЭ-903У-

сероводород-

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

45

св. 7 до 32 млн-1

св. 10 до 45

-

±25 %

ПГЭ-903У-се-

роводород-50

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 7 до 50 млн-1

св. 10 до 70,7

-

±25 %

ПГЭ-903У-се-

роводород-85

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 7 до 61 млн-1

св. 10 до 85

-

±25 %

ПГЭ-903У-се-

роводород-100

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 7 до 100 млн-1

св. 10 до 141,4

-

±25 %

ПГЭ-903У-

кислород

02

от 0 до 30 %

-

±(0,2+0,04Сх

2)) %

-

ПГЭ-903У-во-

дород

H2

от 0 до 2 %

-

±(0,2+0,04Сх ) %

-

ПГЭ-903У-оксид угле

С0

от 0 до 17 млн-1 включ.

от 0 до 20 включ.

±5 мг/м3

-

рода

св. 17 до 103

млн-1

св. 20 до 120

-

±25 %

ПГЭ-903У-диоксид азота

NO2

от 0 до 1 млн-1 включ.

от 0 до 2 включ.

±0,5 мг/м3

-

св. 1 до 10,5 млн-1

св. 2 до 20

-

±25 %

Тип

преобразова

теля

Определяемый компо-нент(измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной^ погрешности

объемной доли

массовой

концентрации,

мг/м3

абсолютной

относитель

ной

ПГЭ-903У-диоксид серы

БО2

от 0 до 3,8 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 3,8 до 18,8 млн-1

св. 10 до 50

-

±25 %

ПГЭ-903У-

аммиак-0-70

NH3

от 0 до 28 млн-1 включ.

от 0 до 20 включ.

±5 мг/м3

-

св. 28 до 99 млн-1

св. 20 до 70

-

±25 %

ПГЭ-903У-

аммиак-0-500

от 0 до 99 млн-1 включ.

от 0 до 70 включ.

не нормированы

-

св. 99 до 707 млн-1

св. 70 до 500

-

±25 %

ПГЭ-903У-

хлор

Cl2

от 0 до 0,33 млн-1 включ.

от 0 до 1 включ.

±0,25 мг/м3

-

св. 0,33 до 10 млн-1

св. 1 до 30

-

±25 %

ПГЭ-903У-хлорид водорода

нс1

от 0 до 3,3 млн-1 включ.

от 0 до 5 включ.

±0,75 мг/м3

-

св. 3,3 до 30 млн-1

св. 5 до 45

-

±25 %

ПГЭ-903У-фторид водорода

НF

от 0 до 0,6 млн-1 включ.

от 0 до 0,5 включ.

±0,12 мг/м3

-

св. 0,6 до 10 млн-1

св. 0,5 до 8,2

-

±25 %

ПГЭ-903У-

формальдегид

CH2O

от 0 до 0,4 млн-1 включ.

от 0 до 0,5 включ.

±0,12 мг/м3

-

св. 0,4 до 10 млн-1

св. 0,5 до 12,5

-

±25 %

ПГЭ-903У-ок-сид азота

NO

от 0 до 4 млн-1 включ.

от 0 до 5 включ.

±1,25 мг/м3

-

св. 4 до 100 млн-1

св. 5 до 125

-

±25 %

ПГЭ-903У-ок-сид этилена

C2H4O

от 0 до 1,6 млн-1 включ.

от 0 до 3 включ.

±0,75 мг/м3

-

св. 1,6 до 100 млн-1

св. 3 до 183

-

±25 %

ПГЭ-903У-несимметричный диметил-гидразин

C2H8N2

от 0 до 0,12 млн-1 включ.

от 0 до 0,3 включ.

±0,075 мг/м3

-

св. 0,12 до 0,5 млн-1

св. 0,3 до 1,24

-

±25 %

Тип

преобразова

теля

Определяемый компо-нент(измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной^ погрешности

объемной доли

массовой

концентрации,

мг/м3

абсолютной

относитель

ной

ПГЭ-903У-несимметричный диметил-гидразин

C2H8N2

от 0 до 0,12 млн-1

от 0 до 0,3

± 0,075 мг/м3

-

св. 0,12 до 1 млн-1

св. 0,3 до 2,5

-

± 25 %

ПГЭ-903У-ме-

танол

CH3OH

от 0 до 11,2 млн-1 включ.

от 0 до 15 включ.

±3,75 мг/м3

-

св. 11,2 до 100 млн-1

св. 15 до 133

-

±25 %

ПГЭ-903У-ме-

тилмеркаптан

СНзSН

от 0 до 0,4 млн-1 включ.

от 0 до 0,8 включ.

±0,2 мг/м3

-

св. 0,4 до 4,0 млн-1

св. 0,8 до 8,0

-

±25 %

ПГЭ-903У-

этилмеркаптан

С2Н5SН

от 0 до 0,4 млн-1 включ.

от 0 до 1,0 включ.

±0,25 мг/м3

-

св. 0,4 до 3,9 млн-1

св. 1,0 до 10,0

-

±25 %

ПГЭ-903У-циа-нистый водород

HCN

от 0 до 0,27 млн-1 включ.

от 0 до 0,3 включ.

±0,07 мг/м3

-

св. 0,27 до 5 млн-1

св. 0,3 до 5,6

-

±25 %

ПГЭ-903У-

бром

Br2

от 0 до 0,15 млн-1 включ.

от 0 до 1 включ.

±0,25 мг/м3

-

св. 0,15 до 5 млн-1

св. 1 до 33

-

±25 %

Тип

преобразова

теля

0пределяе-мый компо-нент(измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной^ погрешности

объемной доли

массовой

концентрации,

мг/м3

абсолютной

относитель

ной

ПГЭ-903У

фтор

F2

от 0 до 0,04 млн-1

от 0 до 0,06

± 0,015 мг/м3

-

св. 0,04 до 1,0 млн-1

св. 0,06 до 1,6

-

± 25 %

измерений: жружающей среды от +15 oC до +25 oC;

I влажности окружающей среды от 30 % до 80 %; давления от 97,3до 105,3 кПа.

ия определяемого компонента на входе газоанализатора. поставку дополнительных преобразователей после первичной требителю. При этом имеющиеся у потребителя УПЭС-903 и ны быть возвращены изготовителю для оформления свидетель-та газоанализатора.

разователями, предназначенными для контроля вредных ве-соответствуют Постановлению Правительства Российской Фе-847 «0б утверждении перечня измерений, относящихся к ^рования обеспечения единства измерений», в нормальных

1)    В нормальных условия

-    диапазон температуры о

-    диапазон относительной

-    диапазон атмосферного

2)    Сx - значение содержан

Допускается заказывать

поставки газоанализаторов по свидетельство о приемке долж ства о приемке нового компле

Газоанализаторы с преоб ществ в воздухе рабочей зоны, дерации от 16 ноября 2020 № 1 сфере государственного регул условиях измерений.

Тип

преобразователя

0пределяе-мый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной^ погрешности

объемной

доли, млн-1

массовой концентрации, мг/м3

абсолютной

относитель

ной

ПГФ-903У-

изобутилен-0-20

ьС4Н8

от 0 до 19,3

от 0 до 45

±12 мг/м3

-

ПГФ-903У-изо-

бутилен-0-200

от 0 до 43 включ.

от 0 до 100 включ.

±25 мг/м3

-

св. 43 до 172

св. 100 до 400

-

±25 %

ПГФ-903У

изобутилен-

0-2000

от 0 до 43 включ.

от 0 до 100 включ.

±25 мг/м3

-

св. 43 до 2000

св. 100 до 4660

-

±25 %

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной^ погрешности

объемной

доли, млн-1

массовой концентрации, мг/м3

абсолютной

относитель

ной

ПГФ-903У-эти-

лен

С2Н4

от 0 до 86 включ.

от 0 до 100 включ.

±25 мг/м3

-

св. 86 до 171

св. 100 до 200

-

±25 %

ПГФ-903У-бен-

зол

С6Н6

от 0 до 1,5 включ.

от 0 до 5 включ.

±1,25 мг/м3

-

св. 1,5 до 9,3

св. 5 до 30

-

±25 %

ПГФ-903У-ме-

тилмеркаптан

СНзSН

от 0 до 0,4 включ.

от 0 до 0,8 включ.

±0,2 мг/м3

-

св. 0,4 до 4,0

св. 0,8 до 8,0

-

±25 %

ПГФ-903У-этил-

меркаптан

С2Н5SН

от 0 до 0,4 включ.

от 0 до 1,0 включ.

±0,25 мг/м3

-

св. 0,4 до 3,9

св. 1,0 до 10,0

-

±25 %

ПГФ-903У-серо-

углерод

CS2

от 0 до 3,1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 3,1 до 15

св. 10 до 47

-

±25 %

ПГФ-903У-фе-

нол

C6H6O

от 0 до 0,25 включ.

от 0 до 1 включ.

±0,25 мг/м3

-

св. 0,25 до 4

св. 1 до 15,6

-

±25 %

ПГФ-903У-диметиламин -53

(CH3)2NH

от 0 до 2,7 включ.

от 0 до 5 включ.

±1,25 мг/м3

-

св. 2,7 до 53

св. 5 до 100

-

±25 %

ПГФ-903У-диметиламин -5

(CH3)2NH

от 0 до 0,5 включ.

от 0 до 1 включ.

±0,25 мг/м3

-

св. 0,5 до 2,7

св. 1 до 5

-

±25 %

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной^ погрешности

объемной

доли, млн-1

массовой концентрации, мг/м3

абсолютной

относитель

ной

ПГФ-903У-ви-

нилхлорид

C2H3CI

от 0 до 2 включ.

от 0 до 5 включ.

±1,25 мг/м3

-

св. 2 до 10

св. 5до 26

-

±25 %

ных условиях измерений:

емпературы окружающей среды от +15 oC до +25 oC; тносительной влажности окружающей среды от 30 % до 80 %; гмосферного давления от 97,3до 105,3 кПа.

заказывать поставку дополнительных преобразователей после первичной лизаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и риемке должны быть возвращены изготовителю для оформления свидетель->вого комплекта газоанализатора.

1) В нормаль

-    диапазон т

-    диапазон о

-    диапазон а Допускается

поставки газоана свидетельство о п ства о приемке не

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10°С равны, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в диапазоне условий эксплуатации, на каждые 10 кПа, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в диапазоне условий эксплуатации, на каждые 10%, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний по уровню 0,9 (Гедд), с, не более:

-    для преобразователей ПГТ-903У

-    для преобразователей ПГЭ-903У, ПГО-903У, ПГФ-903У

63

О О

Характеристика

Значение

Время прогрева газоанализаторов, мин, не более

10

Диапазон напряжение питания постоянного тока, В

от 18 до 32

Потребляемая электрическая мощность, Вт, не более

4,5

Средняя наработка до отказа, ч, не менее1)

35 000

Средний срок службы, лет

10

Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты

lEx d ib [ib] 1IB+H2 Т4 Gb

Ex tb ib [ib] IIIC «Т85°С...Т100°С» Db

Характеристика

Значение

Степень защиты оболочек по ГОСТ 14254-2015

IP66/67

Условия эксплуатации:

-    диапазон температуры окружающей среды, oC:

для преобразователей ПГТ-903У для преобразователей ПГО-903У для преобразователей ПГЭ-903У для преобразователей ПГФ-903У

-    диапазон относительной влажности окружающей среды при температуре 35 oC, %

- диапазон атмосферного давления, кПа

от минус 60 до плюс 90 от минус 60 до плюс 85 от минус 60 до плюс 75 от минус 40 до плюс 75

до 95 без конденсации от 84 до 117,3

1) без учета срока службы преобразователей газовых.

Условное обозначение составной части газоанализаторов

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина (без кабельных вводов)

высота

диаметр

УПЭС-903МТ (нержавеющая сталь)

186

167

100

-

5,2

УПЭС-903МТ (алюминий)

186

167

100

-

2,1

ПГЭ-903У, ПГО-903У, ПГФ-903У, ПГТ-903У

-

-

143

50

0,65

Наименование

Обозначение

Кол.

Примечание

Устройство пороговое (УПЭС-903МТ)

1 шт.

Преобразователи ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У

1 компл.

согласно заявке заказчика

Тройник

1 шт.

согласно заявке заказчика

Руководство по эксплуатации

ЖСКФ.413425.003-МТ РЭ

1 экз.

Методика поверки

1 экз.

Комплект принадлежностей

1 компл.
