Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - ПС 110 кВ "Кудрово" (ПС-335) 110/10 кВ Обозначение отсутствует, 89199-23

Назначение

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - ПС 110 кВ «Кудрово» (ПС-335) 110/10 кВ (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1-й    уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

2-й    уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя контроллер сетевой индустриальный (УСПД) СИКОН С70, каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы.

3-й    уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы баз данных (СБД): СБД ООО «РКС-энерго» с установленным программным обеспечением (ПО) «АльфаЦЕНТР», СБД ПАО «Россети Ленэнерго» с установленным ПО «Пирамида Сети», устройства синхронизации времени УСВ-3 и УСВ-2 (УСВ), локальновычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации. СБД ООО «РКС-энерго», СБД ПАО «Россети Ленэнерго» - (далее - сервер ИВК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

-    активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

-    средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВтч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на ИВК ПАО «Россети Ленэнерго». УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

ИВК ПАО «Россети Ленэнерго» в автоматическом режиме один раз в сутки формируют отчеты в формате XML и отправляют данные коммерческого учета на ИВК ООО «РКС-энерго».

ИВК ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входят устройства синхронизации времени типа УСВ-2 и УСВ-3, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

ИВК ООО «РКС-энерго», ПАО «Россети Ленэнерго», периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 си более, ИВК ООО «РКС-энерго», ПАО «Россети Ленэнерго» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени УСПД со шкалой времени ИВК ПАО «Россети Ленэнерго» осуществляется во время сеанса связи, но не реже 1 раза в сутки. Синхронизация шкалы времени УСПД производится независимо от величины расхождения со шкалой времени ИВК ПАО «Россети Ленэнерго».

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус СБД ООО «РКС-энерго».

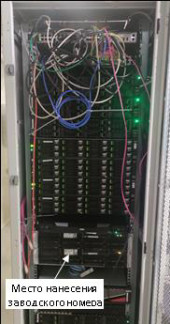

Общий вид СБД ООО «РКС-энерго» с указанием места нанесения заводского номера АИИС КУЭ представлен на рисунке 1.

Рисунок 1 - Общий вид СБД ООО «РКС-энерго» АИИС КУЭ с указанием места нанесения

заводского номера

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», ПО «Пирамида Сети». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню -«высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Продолжение таблицы 1

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

К

И

р

е

ем

о

Н

Наименование

измерительного

канала

Счетчик

электрической

энергии

Трансформатор

тока

Трансформатор

напряжения

ИВКЭ

ИВК

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 3 с.ш. 10 кВ, яч.304, ф.335-304

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

ПСЧ-4ТМ.05МК.01 КТ 0,5S/1,0 Рег. № 50460-18

ТОЛ-СЭЩ-10 1000/5, КТ 0,5S Рег. № 32139-06

1

о

г

р

е

н

э

н

е

Ле

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 3 с.ш. 10 кВ, яч.305, ф.335-305

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

ПСЧ-4ТМ.05МК.01 КТ 0,5S/1,0 Рег. № 50460-18

ТОЛ-СЭЩ-10 1000/5, КТ 0,5S Рег. № 32139-06

о

г

р

е

н

э

2

С

и

теК сР

5

0

-

2

2

8

8

2

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 3 с.ш. 10 кВ, яч.309, ф.335-309

о

о

Рн

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

ТОЛ-СЭЩ-10 300/5, КТ 0,5S Рег. № 32139-06

СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-08

О О ОО

И ^

ПБ

Д/С W vo

С1-/ 2 0 4 12 -4 £ ^ 41г. е

^ а г.3, е-рВ С

3

г

е

р

0,

7

С

Н

О

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 3 с.ш. 10 кВ, яч.310, ф.335-310

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

СЭТ-4ТМ.03МК.01 КТ 0,5S/1,0 Рег. № 74671-19

ТОЛ-СЭЩ-10 300/5, КТ 0,5S Рег. № 32139-06

4

С

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 4 с.ш. 10 кВ, яч.406, ф.335-406

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

ТОЛ-СЭЩ-10 200/5, КТ 0,5S Рег. № 32139-06

СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-08

5

(N

-

О

и''1

У

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 4 с.ш. 10 кВ, яч.407, ф.335-407

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

ТОЛ-СЭЩ-10 300/5, КТ 0,5S Рег. № 32139-06

СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-08

6

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 4 с.ш. 10 кВ, яч.410, ф.335-410

7

ТОЛ-СЭЩ-10 600/5, КТ 0,5S Рег. № 32139-06

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-08

ПС 110 кВ Кудрово (ПС-335), РУ-10 кВ, 4 с.ш. 10 кВ, яч.411, ф.335-411

ТОЛ-СЭЩ-10 300/5, КТ 0,5S Рег. № 32139-06

НОЛ-СЭЩ-10 10000/100 КТ 0,5 Рег. № 35955-07

СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-08

Продолжение таблицы 2_

Примечания:

1.    Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

2.    Допускается замена УСВ, УСПД на аналогичные утвержденных типов.

3.    Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

4.    Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть._

Таблица 4 - Основные технические характеристики АИИС КУЭ

Лист № 8 Всего листов 10

Надежность системных решений:

-    защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

-    резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

-    в журнале событий счетчика и УСПД:

-    параметрирования;

-    пропадания напряжения;

-    коррекции времени.

Защищенность применяемых компонентов:

-    механическая защита от несанкционированного доступа и пломбирование:

-    электросчетчика и УСПД;

-    промежуточных клеммников вторичных цепей напряжения;

-    испытательной коробки;

-    сервера ИВК;

- защита информации на программном уровне:

-    результатов измерений (при передаче, возможность использования цифровой подписи);

-    установка пароля на счетчик;

-    установка пароля на серверах.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - ПС 110 кВ «Кудрово» (ПС-335) 110/10 кВ. МВИ 26.51/207/23, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц RA.RU.312560 от 03.08.2018 г.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
