Преобразователи СВЧ мощности - клещи поглощающие MDS-21, 89201-23

Назначение

Преобразователи СВЧ мощности - клещи поглощающие MDS-21 (далее по тексту -клещи поглощающие) предназначены для преобразования и измерения мощности индустриальных радиопомех в полосе частот от 30 МГц до 1000 МГц в сетях электропитания и линий связи в коаксиальном тракте с волновым сопротивлением 50 Ом.

Описание

Принцип действия клещей поглощающих основан на преобразовании мощности индустриальных радиопомех в мощность радиопомехи в коаксиальном тракте с волновым сопротивлением 50 Ом.

Конструктивно клещи поглощающие выполнены в прямоугольном корпусе из двух половин, в которых располагается набор разъёмных ферритовых колец, с четырьмя роликами в нижней части, для гладкого скольжения и закрываются двумя замками. Корпус клещей поглощающих изготовлен из диэлектрического материала и предназначен для поглощения (измерения) высокочастотной энергии радиопомех. Каждая часть разъёмного ферритового кольца подпружинена для обеспечения минимального воздушного зазора при образовании полного кольца, что необходимо при охватывании провода электропитания источника радиопомех.

Клещи поглощающие содержат также ферритовый трансформатор тока (далее трансформатор), с помощью которого осуществляется измерение радиопомех. Трансформатор конструктивно выполнен в виде трёх разъёмных ферритовых колец и расположен в корпусе клещей поглощающих в одну линию с поглощающими ферритовыми кольцами (на входе клещей поглощающих). Измерение мощности радиопомех проводится с применением развязывающего аттенюатора с волновым сопротивлением 50 Ом, подключенного к выходу поглощающих клещей. Изменение окружающей среды, в диапазоне рабочих температур, не влияет на работу ферритового трансформатора тока.

К приборам данного типа относятся преобразователи СВЧ мощности - клещи поглощающие MDS 21 с зав. № 100434, зав. № 100050, зав. № 860846/003, зав. № 838692/015; зав. № 838419/008, зав. № 836712/007, зав. № 832231/0017.

Общий вид клещей поглощающих приведён на рисунке 1.

Заводской номер клещей поглощающих представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится с помощью лазера на наклейку, размещаемую в левой части лицевой панели клещей. Место расположения заводского номера приведено на рисунке 2.

Конструкция клещей поглощающих не обеспечивает возможность их пломбирования.

Рисунок 2 - Место нанесения заводского номера Метрологические и технические характеристики

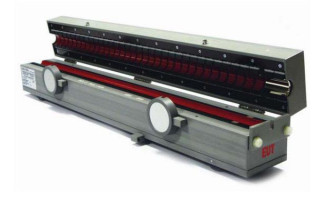

Рисунок 1 - Общий вид клещей поглощающих MDS-21

Таблица 1 - Метрологические характеристики

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Преобразователи СВЧ мощности - клещи поглощающие MDS-21. Руководство по эксплуатации».

Нормативные документы

ГОСТ 30805.16.1.3-2013 «Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
