Индикаторы рычажно-зубчатые Обозначение отсутствует, 89203-23

89203-23
Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.
Карточка СИ
Номер в госреестре 89203-23
Наименование СИ Индикаторы рычажно-зубчатые
Обозначение типа СИ Обозначение отсутствует
Изготовитель Guilin Measuring & Cutting Tool Co. Ltd, КНР
Год регистрации 2023
Срок свидетельства 01.06.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.

Описание

Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка. Индикаторы моделей ИРБУ и ИРТ устанавливаются в стойки, штативы или другие устройства за присоединительный штифт диаметром 4 мм. Индикаторы модели ИРБ устанавливаются с помощью сменной державки и переходной втулки диаметрами 8 и 4 мм соответственно.

К средствам измерений данного типа относятся индикаторы следующих моделей:

-    ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;

-    ИРТ - торцевые со шкалами, перпендикулярными оси измерительного рычага в среднем положении.

-    ИРБУ - со шкалой, расположенной под углом 20° к оси измерительного стержня. Индикаторы изготавливаются с разной длиной измерительного рычага и разным

материалом измерительного наконечника (сталь или искусственный корунд).

Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерения.

Все индикаторы изготавливаются в двух исполнениях 1 и 2, отличающихся между собой наибольшей разностью погрешностей.

т*

Логотип SHRN наносится на титульный лист паспорта индикаторов типографским методом и на циферблат индикаторов краской или методом лазерной маркировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 5.

Возможность нанесения знака поверки на средство измерений отсутствует.

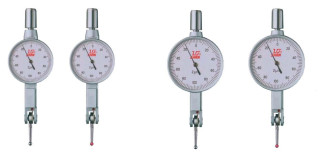

Общий вид индикаторов указан на рисунках 1 - 4.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено. Цвет шкалы может отличаться от представленных на рисунках 1-4 и не влияет на метрологические характеристики индикаторов.

Таблица 1

- Наибольшая

разность погрешностей и размах показаний

Модель

Диапазон

Цена

Наибольшая разность

Размах показаний2, мм, не

индика-

измерений,

деления,

погрешностей1, мм, не

более

тора

мм

мм

более

Исполнение

Исполнение

Исполнение

Исполнение

1

2

1

2

ИРБ

От 0 до 0,12

0,001

0,003

0,005

0,002

0,004

От 0 до 0,2

0,002

0,003

0,010

0,004

0,008

От -0,3 до +0,3

0,01

0,010

0,030

От 0 до 0,8

0,01

0,010

0,020

0,003

0,006

ИРБУ

От 0 до 1,6

0,01

0,020

0,030

ИРТ

От 0 до 0,8

0,01

0,010

0,020

От 0 до 1,6

0,01

0,020

0,030

Примечания:

1    - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

2    - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях._

Таблица 2 - Измерительное усилие и усилие поворота измерительного рычага

Модель

индикатора

Диапазон измерений, мм

Измерительное усилие, Н, не более

Усилие поворота измерительного рычага, Н

ИРБ

От 0 до 0,12

0,5

от 2,5 до 7,0

От 0 до 0,2

От -0,3 до +0,3

От 0 до 0,8

ИРБУ

От 0 до 1,6

ИРТ

От 0 до 0,8

От 0 до 1,6

Модель

индикатора

Диапазон

измерений,

мм

Длина измерительного рычага, мм

Диаметр

циферблата,

мм

Габаритные размеры (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

ИРБ

от 0 до 0,12

10

31

65 х 31 х 24

0,060

16

31

72 х 31 х 24

0,070

10

39

86 х 39 х 24

0,070

16

39

92 х 39 х 24

0,080

от 0 до 0,2

16

31

72 х 31 х 24

0,070

16

39

74 х 39 х 24

0,085

от - 0,3 до +0,3

18

39

76 х 39 х 24

0,090

от 0 до 0,8

19

31

81 х 31 х 24

0,065

30

31

86 х 31 х 24

0,070

19

39

77 х 39 х 24

0,080

30

39

88 х 39 х 24

0,085

22

32

80 х 32 х 24

0,080

ИРБУ

от 0 до 1,6

16

31

97 х 31 х 29

0,110

16

38

97 х 38 х 29

0,120

ИРТ

от 0 до 0,8

22

32

80 х 32 х 32

0,080

от 0 до 1,6

16

31

68 х 31 х 31

0,065

16

38

68 х 38 х 38

0,080

Таблица 4 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

От +17 до +23 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом. Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Индикатор

-

1 шт.

Державка для индикаторов модели ИРБ

-

1 шт.

Переходная втулка для индикаторов модели ИРБ

-

1 шт.

Футляр

-

1 шт.

Паспорт

ИРЗ.00.001.ПС

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Стандарт предприятия Guilin Measuring & Cutting Tool Co. Ltd «Индикаторы рычажнозубчатые».
