| Номер в госреестре | 89204-23 |
| Наименование СИ | Штангенглубиномеры |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Guilin Measuring & Cutting Tool Co., Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенглубиномеры предназначены для измерений глубины элементов деталей, выемок, выступов, пазов.
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
К средствам измерений данного типа относятся штангенглубиномеры следующих моделей:
- ШГ - с отсчетом по нониусу;
- ШГК - с отсчетом по круговой шкале;
- ШГЦ - с цифровым отсчетным устройством;
- ИВП - с отсчетом по нониусу или по шкале, для измерений остаточной высоты рисунка протектора шин автотранспортных средств;
- ИВПЦ - с цифровым отсчетным устройством, для измерений остаточной высоты рисунка протектора шин автотранспортных средств.
Штангенглубиномеры модели ШГ состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки.
Штангенглубиномеры модели ИВП состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала или шкала нониуса, рамки с нониусом или без нониуса, или миллиметровой шкалой, которая перемещается вдоль штанги, устройства для зажима рамки или без него.
Штангенглубиномеры модели ШГК состоят из штанги, на которой нанесена миллиметровая шкала и круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Штангенглубиномеры модели ШГЦ, ИВПЦ состоят из следующих элементов: штанги, на которой расположена индуктивная шкала, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки или без него.
Рамка своей измерительной поверхностью базируется на измеряемую деталь. Штангенглубиномеры моделей ШГ, ШГК, ШГЦ изготавливаются с прямой штангой или со штангой Г-образной формы.
Рамка с измерительной поверхностью штангенглубиномеров моделей ИВП и ИВПЦ может быть металлической или пластиковой.
Все штангенглубиномеры изготавливаются в двух исполнениях 1 и 2, отличающихся между собой метрологическими и техническими характеристиками.
Логотип 1^ наносится на паспорт штангенглубиномеров типографским методом, на штангу или рамку, и на футляр штангенглубиномеров краской, в виде наклейки или методом лазерной маркировки.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится с лицевой или оборотной стороны штанги или рамки с нониусом методом лазерной маркировки, или с оборотной стороны рамки цифрового отсчетного устройства в виде наклейки в местах, указанных на рисунках 14-17.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенглубиномеров указан на рисунках 1 - 11.
Внешний вид корпуса цифрового отсчетного устройства штангенглубиномеров моделей ШГЦ и ИВПЦ изображен на рисунке 12.
Внешний вид штанги штангенглубиномеров изображен на рисунке 13.
Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.

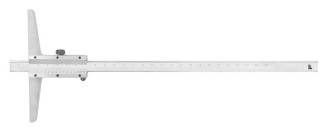

Рисунок 1 - Общий вид штангенглубиномеров модели ТТТГ
■ fftt
Рисунок 3 - Общий вид штангенглубиномеров модели ТТТГК
ТО 80 90 100 110 120 130 140 150 160 170 ПО 100 200 mm
J1
У
Рисунок 6 - Общий вид штангенглубиномеров модели ИВП
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 17 - Места нанесения заводского номера
ШГК, ШГЦ, ИВПЦ
Таблица 1 - Основные метрологические характеристики штангенглубиномеров моделей ШГ,
| Модель | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Цена деления круговой шкалы отсчетного устройства, мм | Шаг дискретност и цифрового отсчетного устройства, мм | Длина измерительной поверхности рамки, мм, не менее | |
| 1 | 2 | 3 | 4 | 5 | 6 | |
| ШГ | от 0 до 150 | 0,02; 0,05; 0,10 | - | - | 102; 120; 150;175 | |
| от 0 до 160 | 0,02; 0,05; 0,10 | - | - | 102; 120;150; 175 | ||
| от 0 до 200 | 0,02; 0,05; 0,10 | - | - | 102; 120; 150; 175 | ||
| от 0 до 250 | 0,02; 0,05; 0,10 | - | - | 102;120;150;175 | ||
| от 0 до 300 | 0,02; 0,05; 0,10 | - | - | 102; 120; 150; 175 | ||
| от 0 до 400 | 0,02; 0,05; 0,10 | - | - | 102;120;150;175 | ||
| от 0 до 500 | 0,05; 0,10 | - | - | 102; 120; 150; 175 | ||
| от 0 до 600 | 0,05; 0,10 | - | - | 102;120;150;175 | ||
| от 0 до 630 | 0,05; 0,10 | - | - | 102; 120; 150; 175 | ||
| от 0 до 1000 | 0,05; 0,10 | - | - | 102;120;150;175 | ||
| ШГК | от 0 до 150 | - | 0,01; | 0,02;0,05 | - | 102; 120; 150; 175 |
| от 0 до 160 | - | 0,01; | 0,02;0,05 | - | 102;120;150;175 | |
| от 0 до 200 | - | 0,01; | 0,02;0,05 | - | 102; 120; 150; 175 | |
| от 0 до 250 | - | 0,01; | 0,02;0,05 | - | 102;120;150;175 | |
| от 0 до 300 | - | 0,01; | 0,02;0,05 | - | 102; 120; 150; 175 | |
| ШГЦ | от 0 до 150 | - | - | 0,01 | 102;120;150;175 | |
| от 0 до 160 | - | - | 0,01 | 102; 120; 150; 175 | ||
| от 0 до 200 | - | - | 0,01 | 102;120;150;175 | ||
| от 0 до 250 | - | - | 0,01 | 102; 120; 150; 175 | ||
| от 0 до 300 | - | - | 0,01 | 102;120;150;175 | ||
| от 0 до 400 | - | - | 0,01 | 102; 120; 150; 175 | ||
| от 0 до 500 | - | - | 0,01 | 102;120;150;175 | ||
| от 0 до 600 | - | - | 0,01 | 102; 120; 150; 175 | ||
| от 0 до 630 | - | - | 0,01 | 102;120;150;175 | ||
| от 0 до 1000 | - | - | 0,01 | 102; 120; 150; 175 | ||
| ИВПЦ | от 0 до 25 | - | - | 0,01 | 43; 59 | |
| от 0 до 30 | - | - | 0,01 | 43; 59 | ||
| от 0 до 50 | - | - | 0,01 | 43; 59 | ||
| Модель | Диапазон измерений, мм | Цена деления штанги, мм | Значение отсчета по нониусу, мм | Длина измерительной поверхности рамки, мм, не менее |
| ИВП | от 0 до 30 | 1,0 | 0,05; 0,1 | 47; 53; 69 |
| 1,0 | - | |||
| от 0 до 50 | 1,0 | 0,05; 0,1 | 47; 53; 69 | |
| 1,0 | - |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров моделей ШГ, ШГК, ШГЦ исполнения 1_
| Измеряемая глубина, мм | Пределы допускаемой абсолютной погрешности, мм | ||||||
| со значением отсчета по нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||||
| 0,02 | 0,05 | 0,10 | 0,01 | 0,02 | 0,05 | 0,01 | |
| от 0 до 100 включ. | ±0,02 | ±0,05 | ±0,10 | ±0,03 | ±0,03 | ±0,05 | ±0,03 |
| св. 100 до 200 включ. | |||||||
| св. 200 до 300 включ. | ±0,04 | ±0,04 | ±0,04 | ±0,10 | ±0,04 | ||
| св. 300 до 400 включ. | ±0,06 | - | - | - | ±0,05 | ||
| св. 400 до 500 включ. | - | ±0,10 | - | - | - | ||
| св. 500 до 1000 | - | ±0,20 | - | - | - | ±0,06 | |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров моделей ШГ, ШГК, ШГЦ исполнения 2_
| Измеряемая глубина, мм | Пределы допускаемой абсолютной погрешности, мм | ||||||
| со значением отсчета по нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||||
| 0,02 | 0,05 | 0,10 | 0,01 | 0,02 | 0,05 | 0,01 | |
| от 0 до 100 включ. | ±0,06 | ±0,15 | ±0,30 | ±0,05 | ±0,06 | ±0,15 | ±0,05 |
| св. 100 до 200 включ. | |||||||
| св. 200 до 300 включ. | ±0,08 | ±0,07 | ±0,08 | ±0,20 | ±0,07 | ||
| св. 300 до 400 включ. | ±0,10 | - | - | - | ±0,10 | ||
| св. 400 до 500 включ. | - | ±0,20 | - | - | - | ||
| св. 500 до 1000 | - | ±0,40 | - | - | - | ±0,20 | |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров моделей ИВП, ИВПЦ_
| Модель | Диапазон | Пределы допускаемой абсолютной погрешности, мм | |||
| измерений, мм | с ценой деления штанги 1,0 мм | с шагом дискретности цифрового отсчетного устройства, мм | |||
| со значением отсчета по нониусу, мм | |||||
| 0,05 | 0,1 | - | 0,01 | ||
| Исполнение 1 | |||||
| ИВП | от 0 до 30 | ±0,05 | ±0,10 | ±0,50 | |
| от 0 до 50 | |||||
| от 0 до 25 | |||||
| ИВПЦ | от 0 до 30 | - | - | - | ±0,03 |
| от 0 до 50 | |||||
| Исполнение 2 | |||||
| ИВП | от 0 до 30 | ±0,15 | ±0,30 | ±1,00 | |
| от 0 до 50 | |||||
| от 0 до 25 | |||||
| ИВПЦ | от 0 до 30 от 0 до 50 | - | - | - | ±0,07 |
Таблица 6 - Отклонение от плоскостности измерительной поверхности штанги и рамки
| Наименование характеристики | Значение | |
| Исполнение 1 | Исполнение 2 | |
| Отклонение от плоскостности измерительной поверхности штанги, мм, не более, для штангенглубиномеров моделей: - ШГ, ШГК, ШГЦ | 0,006 | 0,010 |
| Отклонение от плоскостности измерительной поверхности рамки, мм, не более, для штангенглубиномеров моделей: - ШГ, ШГК, ШГЦ | 0,010 | 0,020 |
| - ИВП, ИВПЦ | 0,015 | 0,030 |
Таблица 7 - Габаритные размеры и масса
| Модель | Диапазон измерений, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| ШГ | от 0 до 150 | 230 х 175 х 9 | 0,180 |
| от 0 до 160 | 235 х 175 х 9 | 0,190 | |
| от 0 до 200 | 297 х 175 х 9 | 0,230 | |
| от 0 до 250 | 325 х 175 х 9 | 0,275 | |
| от 0 до 300 | 380 х 175 х 9 | 0,290 | |
| от 0 до 400 | 480 х 175 х 9 | 0,320 | |
| от 0 до 500 | 585 х 175 х 9 | 0,350 | |
| от 0 до 600 | 720 х 175 х 15 | 0,600 |
| 1 | 2 | 3 | 4 |
| ШГ | от 0 до 630 | 750 х 175 х 15 | 0,680 |
| от 0 до 1000 | 1200 х 175 х 15 | 1,250 | |
| ШГК | от 0 до 150 | 230 х 175 х 15 | 0,180 |
| от 0 до 160 | 235 х 175 х 15 | 0,190 | |
| от 0 до 200 | 290 х 175 х 15 | 0,220 | |
| от 0 до 250 | 340 х 175 х 15 | 0,300 | |
| от 0 до 300 | 390 х 175 х 15 | 0,350 | |
| ШГЦ | от 0 до 150 | 240 х 175 х 15 | 0,180 |
| от 0 до 160 | 250 х 175 х 15 | 0,190 | |
| от 0 до 200 | 290 х 175 х 15 | 0,200 | |
| от 0 до 250 | 340 х 175 х 15 | 0,300 | |
| от 0 до 300 | 390 х 175 х 15 | 0,350 | |
| от 0 до 400 | 490 х 175 х 15 | 0,460 | |
| от 0 до 500 | 610 х 175 х 15 | 0,540 | |
| от 0 до 600 | 700 х 175 х 15 | 0,570 | |
| от 0 до 630 | 720 х 175 х 18 | 0,580 | |
| от 0 до 1000 | 1200 х 175 х 20 | 0,900 | |
| ИВП | от 0 до 30 | 92 х 72 х 5 | 0,060 |
| от 0 до 50 | 92 х 72 х 5 | 0,060 | |
| ИВПЦ | от 0 до 25 | 120 х 60 х 16 | 0,130 |
| от 0 до 30 | 140 х 60 х 16 | 0,140 | |
| от 0 до 50 | 160 х 60 х 16 | 0,160 | |
| Примечания: 1. Ширина штангенглубиномеров указана для рамки с наибольшей длиной измерительной поверхности 2. Длина штангенглубиномеров моделей ШГ, ШГК и ШГЦ указана без учета толщины измерительного крюка для штангенглубиномеров со штангой Г-образной формы | |||
Таблица 8 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенглубиномер | - | 1 шт. |
| Элемент питания (для штангенглубиномеров моделей ШГЦ, ИВПЦ) | - | 1 шт. |
| Паспорт для штангенглубиномеров моделей: - ШГ - ШГК - ШГЦ - ИВП - ИВПЦ | ШГ.00.001.ПС ШГК.00.001.ПС ШГЦ.00.001.ПС ИВП.00.001.ПС ИВПЦ.00.001.ПС | 1 экз. |
| Футляр | - | 1 шт. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенглубиномеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Guilin Measuring & Cutting Tool Co. Ltd «Штангенглубиномеры».
