Пирометры инфракрасные Кельвин, 89209-23

Пирометры инфракрасные Кельвин предназначены для неконтактных измерений температуры.

Документы

Карточка СИ

Номер в госреестре	89209-23
Наименование СИ	Пирометры инфракрасные
Обозначение типа СИ	Кельвин
Изготовитель	Общество с ограниченной ответственностью "Евромикс" (ООО "Евромикс"), г. Москва
Год регистрации	2023
Срок свидетельства	01.06.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Пирометры инфракрасные Кельвин предназначены для неконтактных измерений температуры.

Описание

Конструктивно пирометры инфракрасные Кельвин (далее пирометры) состоят из объектива, фокусирующего излучение объекта на приемник (приемники) излучения, электронного блока измерений и индикации. Измеренное пирометрами значение температуры может быть передано на персональный компьютер по USB интерфейсу.

Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред. Размер контролируемого участка поверхности определяется показателем визирования пирометров.

Принцип действия основан на зависимости температуры от энергии электромагнитного (теплового) излучения объекта измерений в различных областях спектра излучения. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного электромагнитного (теплового) излучения, которое в свою очередь связано с температурой объекта согласно закону Планка. В пирометрах предусмотрена возможность установки значения излучательной способности объекта измерения температуры. В комплект поставки может быть включен пульт оператора, предназначенный для отображения измеренной температуры и установки значения излучательной способности объекта. Для облегчения наведения пирометров на объект, в корпус встроен лазерный целеуказатель, класс лазерной опасности 1 по ГОСТ 31581-2012, или видеокамера.

К данному типу пирометров относятся следующие модификации: ИКС 485-350, ИКС 485-600, ИКС 485-800, RXR-PRO 1600, RXR-PRO 1800, RXR-PRO 2300, RXR-PRO 3000, RXR-PRO Спектр 2500, RXR-PRO Спектр 3000, RXТ-PRO 1600, RX^PRO 1800, RXr-PRO 2300, RX^PRO 3000, RX^PRO КС, RX^PRO П, RX^PRO СП, RX^PRO Спектр 2500, RXr-PRO Спектр 3000, СМАРТ-КС, СМАРТ-П, СМАРТ-СП, СМАРТ-Спектр, СМАРТ-3000, СМАРТ-1800. Модификации пирометров выпускаются в разных корпусах и отличаются метрологическими, техническими характеристиками.

Модификации ИКС 485-350, ИКС 485-600, ИКС 485-800 выпускаются как со встроенным кабелем, так и без него.

Нанесение знака поверки на пирометры не предусмотрено.

Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое обозначение.

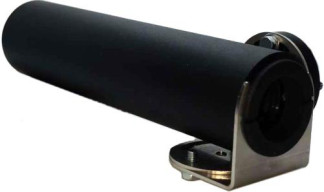

Общий вид средства измерений приведен на рисунках 1-4.

Рисунок 4 - Общий вид средства измерений СМАРТ-КС, СМАРТ-П, СМАРТ-СП, СМАРТ-Спектр, СМАРТ-3000, СМАРТ-1800

Программное обеспечение

Пирометры поставляются с внешним программным обеспечение (ПО) для подключения к персональному компьютеру (ПК). Внешнее ПО «Кельвин», устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения пирометров к ПК с целью изменения коэффициента излучения, передачи измеренного значения температуры.

Метрологически значимым ПО является внутреннее (встроенное) ПО, которое устанавливается при изготовлении пирометров. Это ПО не имеет возможности считывания и модификации. Информация о ПО пользователю не доступна.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение средств измерений и измерительную информацию.

Уровень защиты внутреннего программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего (встроенного) программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Недоступно
Номер версии (идентификационный номер) ПО	Недоступно
Цифровой идентификатор ПО	Недоступно

Технические характеристики

Таблица 2 - Метрологические характеристики модификаций ИКС 485-350, ИКС 485-600,

ИКС 485-800

Модификация пирометра	ИКС 485-350	ИКС 485-600	ИКС 485-800
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -50 до +350	от 0 до +600	от +50 до +800
Пределы допускаемой абсолютной погрешности измерений температуры, °С от -50 °С до 0 °С включ. св. 0 °С до +100 °С включ. св. +100 °С до +800 °С	±3,0 ±1,5 ±(1+0,0Низм)
П р и м е ч а н и е 1изм - измеренное значение температуры, °С

Таблица 3 - Метрологические характеристики модификаций RXR-PRO 1600, RXR-PRO 1800

Модификация пирометра	RXR-PRO 1600	RXR-PRO 1800
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +400 до +1600	от +200 до +1800
Пределы допускаемой абсолютной погрешности измерений температуры, °С от +200 °С до +400 °С включ.	±(2+0,0Низм)
св. +400 °С до +1800 °С	±(1+0,0Низм)
П р и м е ч а н и е 1;изм - измеренное значение температуры, °С

Таблица 4 - Метрологические характеристики модификаций RXR-PRO 2300, RXR-PRO 3000, RXR-PRO Спектр 2500, RXR-PRO Спектр 3000____

Модификация пирометра	RXR-PRO 2300	RXR-PRO 3000	RXR-PRO Спектр 2500	RXR-PRO Спектр 3000
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +400 до +2300	от +400 до +3000	от +800 до +2500	от +700 до +3000
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(1+0,0Низм}
П р и м е ч а н и е 1изм - измеренное значение температуры, °С

Таблица 5 - Метрологические характеристики модификации RXT-PRO 1600, RXT-PRO 1800

Модификация пирометра	RXT-PRO 1600	RXT-PRO 1800
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +400 до +1600	от +200 до +1800
Пределы допускаемой абсолютной погрешности измерений температуры, °С от +200 °С до +400 °С включ.	±(2+0,0Низм}
св. +400 °С до +1800 °С	±(1+0,0Низм}
П р и м е ч а н и е 1изм - измеренное значение температуры, °С

Таблица 6 - Метрологические характеристики модификации RXT-PRO 2300, RXT-PRO 3000, RXT-PRO Спектр 2500, RXT-PRO Спектр 3000_

Модификация пирометра	RXT-PRO 2300	RXT-PRO 3000	RXT-PRO Спектр 2500	RXT-PRO Спектр 3000
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +400 до +2300	от +400 до +3000	от +800 до +2500	от +700 до +3000
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(1+0,0Низм}
П р и м е ч а н и е 1изм - измеренное значение температуры, °С

RXT-PRO СП

Модификация пирометра	RXT-PRO КС	RXT-PRO П RXT-PRO СП
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +200 до +2000	от +500 до +2500
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(1+0,0Низм)
П р и м е ч а н и е 1изм - измеренное значение температуры, °С

Таблица 8 - Метрологические характеристики модификации СМАРТ-КС, СМАРТ-П, СМАРТ-

СП

Модификация пирометра	СМАРТ-КС	СМАРТ-П	СМАРТ-СП
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +500 до +3000	от +500 до +2500	от +500 до +2500
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(1+0,005-1;изм)
П р и м е ч а н и е 1изм - измеренное значение температуры, °С
Таблица 9 - Метрологические характеристики модификации СМАРТ-1800, СМАРТ-3000, СМАРТ-Спектр
Модификация пирометра	СМАРТ-1800	СМАРТ-3000	СМАРТ- Спектр
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +200 до +1800	от +400 до +3000	от +600 до +3000
Пределы допускаемой абсолютной погрешности измерений температуры, °С от +200 °С до +400 °С включ. св. +400 °С до +3000 °С	±(2+0,005-1;изм) ±(1+0,005-1изм)

П р и м е ч а н и е 1изм - измеренное значение температуры, °С

Модификация пирометра	ИКС 485-350 ИКС 485-600 ИКС 485-800
Наименование характеристики	Значение
Показатель визирования, не менее	1:5
Габаритные размеры (диаметрхдлина), мм, не более	18x70
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Таблица 11 - Основные технические характеристики

Модификация пирометра	RXR-PRO 1600 RXR-PRO 2300 RXR-PRO 3000
Наименование характеристики	Значение
Показатель визирования, не менее	1:200
Габаритные размеры (диаметрхдлина), мм, не более	40x172
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Таблица 12 - Основные технические характеристики

Модификация пирометра	RXR PRO 1800 RXR-PRO RXR-PRO RXR-PRO 1800 Спектр 2500 Спектр 3000
Наименование характеристики	Значение
Показатель визирования, не менее	1:150
Габаритные размеры (диаметрхдлина), мм, не более	40x172
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Таблица 13 - Основные технические характеристики

Модификация пирометра	RXT-PRO 1600 RXT-PRO 2300 RXT-PRO 3000
Наименование характеристики	Значение
Показатель визирования, не менее	1:400
Габаритные размеры (диаметрхдлина), мм, не более	52x235
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Модификация пирометра	RXT PRO 1800 RXT-PRO RXT-PRO RXT-PRO 1800 Спектр 2500 Спектр 3000
Наименование характеристики	Значение
Показатель визирования, не менее	1:200
Габаритные размеры (диаметрхдлина), мм, не более	52x235
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Таблица 15 - Основные технические характеристики

Модификация пирометра	RXT-PRO КС RXT-PRO П RXT-PRO СП
Наименование характеристики	Значение
Показатель визирования, не менее	1:150
Габаритные размеры (диаметрхдлина), мм, не более	52x235
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Таблица 16 - Основные технические характеристики

Модификация пирометра	СМАРТ-КС СМАРТ-П СМАРТ-СП
Наименование характеристики	Значение
Показатель визирования, не менее	1:200
Габаритные размеры (высотахширинахдлина), мм, не более	115x115x320
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Таблица 17 - Основные технические характеристики

Модификация пирометра	СМАРТ-1800	СМАРТ-Спектр СМАРТ-3000
Наименование характеристики	Значение
Показатель визирования, не менее	1:300	1:400
Габаритные размеры (высотахширинахдлина), мм, не более	115x115x320
Рабочие условия применения: - температура окружающей среды, °С	от -40 до +70

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на индивидуальную этикетку в соответствии с рисунком 5.

Таблица 18 - Комплектность средства измерений

Наименование	Обозначение	Количество
Пирометр инфракрасный Кельвин	Модификация в соответствии с заказом	1 шт.
Руководство по эксплуатации	ИКСП.405352.001 РЭ, РХРП.405352.002 РЭ, РХТП.405352.003 РЭ, СМАП.405352.004 РЭ	1 экз.
Паспорт	ИКСП.405352.001 ПС, РХРП.405352.002 ПС, РХТП.405352.003 ПС, СМАП.405352.004 ПС	1 экз.
Потребительская тара	-	1 шт.
Комплект кабелей для подачи питания и съема выходного сигнала*	-	1 шт.
Пульт оператора**	-	1 шт.
Внешнее ПО***	«Кельвин»	1 шт.
П р и м е ч а н и е; * - для всех модификаций кроме ИКС 485 - 350, ИКС 485 - 600, ИКС 485 - 800; - по заказу; * - ПО «Кельвин» размещено на Web-сайте zaoeuromix.ru.

Сведения о методах измерений

приведены в пункте 4 «Принцип работы» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 4211-002-40240197-2022 Пирометры инфракрасные Кельвин. Технические условия.
