| Номер в госреестре | 89224-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-4900 |
| Изготовитель | Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), Ростовская область, г. Батайск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-4900 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов (газового конденсата).
Описание средств измерений
Резервуары РВСП-4900 представляют собой стальную сварную конструкцию, состоящие из цилиндрической стенки, днища, стационарной крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема при приеме, хранении и отпуске нефти и нефтепродуктов (газового конденсата) в соответствии с градуировочной таблицей.
Вариант установки резервуаров - наземный.
Место расположения резервуаров общество с ограниченной ответственностью «Ильский НПЗ им. А.А. Шамара», (ООО «КНГК-ИНПЗ»), 353232, Россия, край Краснодарский, район Северский, поселок городского типа Ильский, территория 55-км автодороги Краснодар-Новороссийск.
В конструкции резервуаров РВСП-4900 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики, включая показатели точности.
Заводские номера резервуаров в виде цифрового обозначения, состоящего из арабских цифр и буквенно-цифровые обозначения типа состоящие из букв русского алфавита и арабских цифр обеспечивающие однозначную идентификацию каждого резервуаров, нанесены типографическим способом в паспорта резервуаров и в места доступные для чтения с внешней стороны стенок резервуаров методом окрашивания, краской с использованием трафаретов, обеспечивающим сохранность информации в период всего срока их эксплуатации.

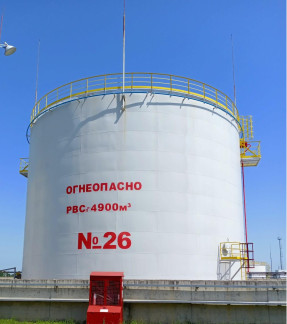

Фотография общего вида резервуара РВСП-4900 заводской номер 26 и заводской номер 27, с обозначением заводских номеров, нанесенных на стенки резервуаров методом окрашивания краской через трафареты, представлены на рисунке 1 и 3.
Фотографии крышек замерных люков резервуаров РВСП-4900 заводской номер 26 и заводской номер 27, представлены на рисунках 2 и 4.
Пломбирование (нанесение знаков поверки) резервуаров РВСП-4900 заводской номер 26 и заводской номер 27 не предусмотрено.
ской № 27.
Таблица 1 - Метрологические характеристики резервуаров РВСП-4900 заводской № 26 и завод
| Наименование характеристики | Значение характеристики |
| РВСП-4900 РВСП-4900 № 26 № 27 | |
| Номинальная вместимость (номинальный объём) резервуара, м3 | 4900 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % (геометрический метод) | ± 0,15 |
заводской № 27
| Наименование характеристики | Значение характеристики |
| РВСП-4900 РВСП-4900 № 26 № 27 | |
| Высота резервуара (высота стенки) (номинальное значение), мм | 14900 |
| Внутренний диаметр резервуара (номинальное значение), мм | 20920 |
наносится на титульные листы паспортов резервуаров типографским способом. Комплектность средств измерений
Таблица 3 - Комплектность резервуаров РВСП-4900 заводской № 26 и заводской № 27
| Наименование | Обозначение | Количе ство |
| Резервуар вертикальный стальной цилиндрический с понтоном | РВСП-4900 | 2 шт. |
| Паспорт резервуара вертикального стального цилиндрического с понтоном РВСП-4900 | - | 2 экз. |
| Градуировочная таблица резервуара вертикального стального цилиндрического с понтоном РВСП-4900 | - | 2 экз. |
МН 1095-2021 ГСИ. Масса нефти, газового конденсата, нефтегазоконденсатной смеси и нефтепродуктов. Методика измерения косвенным методом статических измерений в резервуарах вертикальных стальных цилиндрических на предприятии ООО «КНГК-ИНПЗ». Регистрационный № ФР.1.28.2021.40835.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. «Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И).
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
