| Номер в госреестре | 89225-23 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-4950 |
| Изготовитель | Общество с ограниченной ответственностью "Строительно-монтажное предприятие "Конкурент" (ООО "СМП "Конкурент"), г. Краснодар |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-4950 (далее - резервуар) предназначен для измерения объема и хранения нефти и нефтепродуктов (мазута).
Резервуар РВС-4950 представляет собой стальную сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара и оборудования, обеспечивающего его эксплуатацию.
Принцип действия резервуара основан на измерении объема при приеме, хранении и отпуске нефти и нефтепродуктов (мазута) в соответствии с градуировочной таблицей.
Вариант установки резервуара - наземный.
Место расположения резервуара общество с ограниченной ответственностью «Ильский НПЗ им. А.А. Шамара» (ООО «КНГК-ИНПЗ»), Россия, 353232, край Краснодарский, район Северский, поселок городского типа Ильский, территория 55-км автодороги Краснодар-Новороссийск.
В конструкции резервуара РВС-4950 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр и буквенно-цифровое обозначения типа состояшее из букв русского алфавита и арабских цифр, однозначно идентифицирующие резервуар, нанесены методом окрашивания краской с использованием трафарета на внешнюю сторону стенки резервуара и типографским способом в паспорт резервуара, обеспечивающими сохранность информации в период всего срока эксплуатации резервуара.

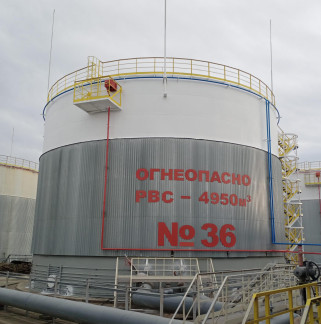

Фотография общего вида резервуара РВС-4950 с обозначением заводского номера 36, представлена на рисунке 1.
Фотография крышки замерного люка резервуара РВС-4950 заводской номер 36, представлена на рисунке 2.
Пломбирование (нанесение знаков поверки) резервуара РВС - 4950 заводской номер 36 не предусмотрено.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость (номинальный объём) резервуара, м3 | 4950 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % (геометрический метод) | ± 0,15 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Высота стенки резервуара (номинальное значение), мм | 14825 |
| Внутренний диаметр резервуара (номинальное значение), мм | 20920 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерения
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количе ство |
| Резервуар вертикальный стальной цилиндрический | РВС-4950 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
МН 1095-2021 ГСИ. Масса нефти, газового конденсата, нефтегазоконденсатной смеси и нефтепродуктов. Методика измерения косвенным методом статических измерений в резервуарах вертикальных стальных цилиндрических на предприятии ООО «КНГК-ИНПЗ». Регистрационный № ФР.1.28.2021.40835.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. «Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И).
