Весы автомобильные электронные Пегас, 89227-23

Назначение

Весы автомобильные электронные Пегас (далее по тексту - весы) предназначены для измерений массы автотранспортных средств и других грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформаций упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчик), возникающих под действием силы тяжести взвешиваемого груза в пропорциональный электрический сигнал. Этот сигнал через клемную коробку или напрямую поступает в электронный весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.

Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ), включающего в себя датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011) и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.5.5 ГОСТ OIML R 76-1-2011).

ГПУ выполнено в виде металлической модульной конструкции с настилом, включающая в себя от одной до шести секций. ГПУ устанавливается на одном уровне с дорожным полотном или над ним. В случае установки над поверхностью дороги, ГПУ комплектуется средствами заезда и спуска (пандусами). ГПУ монтируется на асфальтобетонное, железобетонное или другое подготовленное основание.

Весоизмерительные датчики, используемые в составе весов:

-    датчики весоизмерительные МВ 150 (регистрационный номер в ФИФОЕИ 44780-10);

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9A, HM9B, H9C, BM14K, НМ14С, BM14A, BM14G, HM14H1, Н8С (регистрационный номер в ФИФОЕИ 55371-19);

-    датчики весоизмерительные тензорезисторные Digital Load Cell, модификации DHM9A, DHM9B, DHM14H1, DBM14G (регистрационный номер в ФИФОЕИ 55634-19);

-    датчики весоизмерительные тензорезисторные QS, модификации QS, QS-D, QSZF (регистрационный номер в ФИФОЕИ 78206-20);

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, исполнений ZSFY, ZSFY-D (регистрационный номер в ФИФОЕИ 75819-19);

-    датчики весоизмерительные тензорезисторные С, модификации С16А, СШ, (регистрационный номер в ФИФОЕИ 60480-15);

-    датчики весоизмерительные сжатия 740 (регистрационный номер в ФИФОЕИ 50842-12);

Приборы весоизмерительные, используемые в составе весов:

-    приборы весоизмерительные МИ, модификации МИ ВДА/7Я, МИ ВЖА/7Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/6Я, МИ ВДА/12ЦС (регистрационный номер в ФИФОЕИ 61378-15);

-    приборы весоизмерительные ТИТАН модификации ТИТАН 6, ТИТАН 9, ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН 12Ц, ТИТАН Н12, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС (регистрационный номер в ФИФОЕИ 83635-21);

-    приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-5010A, CI-5200A, CI-200A, С1-2001А, С1-2001В (регистрационный номер в ФИФОЕИ 50968-12);

-    терминалы весоизмерительные CI, NT, модификации CI-200D, NT-580D (регистрационный номер в ФИФОЕИ 54472-13);

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (Т.2.7.2.2);

-    устройство автоматической установки на нуль (Т.2.7.2.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежение за нулем (Т.2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4.1).

Весы выпускаются в 32-ух различных модификациях, которые отличаются значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и габаритными размерами ГПУ.

Обозначение вида весов: Весы автомобильные электронные Пегас [А]-[Б]-[С]-[Д], где:

Пегас - обозначение типа весов;

[А] - длина грузоприемного устройства, (4, (4,5), 6, 7, 8, 9, 12, 16, 18, 20, 22, 24, 26) м;

[Б] - максимальная нагрузка, (30, 40, 60, 80, 100) т;

[С] - условное обозначение применяемых датчиков:

А - аналоговые датчики;

Ц - цифровые датчики;

[Д] - количество датчиков, (от 4 до 14) шт.

Идентификационные данные наносятся на маркировочную табличку грузоприемного устройства весов следующего содержания:

-    знак утверждения типа;

-    обозначение типа и модификации весов;

-    товарный знак изготовителя;

-    заводской номер;

-    год выпуска;

-    класс точности;

-    максимальная нагрузка (Мах), т;

-    минимальная нагрузка (Min), т;

-    поверочный интервал весов (е);

-    цена деления (d), кг;

-    напряжение питания, В;

-    частота питающей сети, Гц;

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв кириллического алфавита, наносится на маркировочную табличку ГПУ методом механического клеймения.

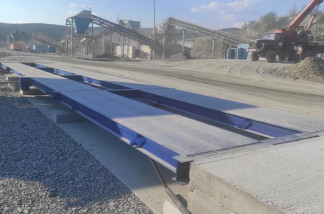

Общий вид ГПУ весов и место закрепления маркировочной таблички представлена на рисунке 1.

Общий вид приборов весоизмерительных, применяемых в составе весов представлен на рисунках 2-4.

Рисунок 3 - Общий вид применяемых приборов весоизмерительных ТИТАН

Рисунок 4 - Общий вид применяемых приборов весоизмерительных CI, NT

Для защиты от несанкционированного доступа к настройке и регулировке весов, которые могут повлиять на результаты измерений, осуществляется пломбировка приборов весоизмерительных.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 5-9.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) весов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Для защиты весов от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и измерительной информации осуществляется пломбирование приборов весоизмерительных, согласно рисункам 5-9. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и невозможностью изменения ПО без применения специализированного оборудования производителя. Таким образом конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора весоизмерительного весов.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.0772014 - соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1 .

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены

деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n)

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствует пределам допускаемой погрешности для массы нетто.

Технические характеристики

Знак утверждения типа

наносится методом клеймения на маркировочную табличку, закрепленную на боковой стенке грузоприемного устройства, и на титульный лист руководства по эксплуатации методом типографской печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Порядок работы» руководства по эксплуатации ПЕГАС.00.001.РЭ

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-001-25613502-2022 «Весы автомобильные электронные Пегас. Технические условия».
