| Номер в госреестре | 89228-23 |
| Наименование СИ | Весы динамические |
| Обозначение типа СИ | DTC-100 |
| Изготовитель | Wayzim Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 06.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы динамические DTC-100 (далее по тексту - весы) предназначены для измерений массы в автоматическом режиме.
Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом на чувствительный элемент весоизмерительного датчика, в электрический сигнал. Электрический сигнал от весоизмерительного датчика передается в аналого-цифровой преобразователь. Преобразованный сигнал поступает в терминал для обработки и индикации результатов измерений в единицах массы. Результаты измерений могут передаваться в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.
Конструктивно весы состоят из грузоприемного устройства (далее по тексту ГПУ), сервопривода, монтажного шкафа и узла управления.
Грузоприемное устройство, установленное на металлическую раму выполнено в виде взвешивающей платформы с конвейером и дополнительных грузовых конвейеров для подачи, приёма и перемещения груза. В состав взвешивающей платформы входит четыре датчика весоизмерительных тензорезисторных Bend Beam, модификации HM11, производства Фирмы "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений: 55198-19).
Монтажный шкаф состоит из набора электроники и контроллера BGI.FX-1, производства Wayzim Technology Co., Ltd, обеспечивающий аналого-цифровое преобразование выходных сигналов весоизмерительных датчиков, дальнейшую обработку данных и передачу результатов взвешивания в цифровой форме через цифровой интерфейс в узел управления весов.
Узел управления состоит из сенсорной панели оператора с установленным программным обеспечением для реализации функций человеко-машинного интерфейса, включая отображение результатов измерений массы, электропневматических элементов управления и контроля движения конвейерной ленты, и аварийной кнопки.

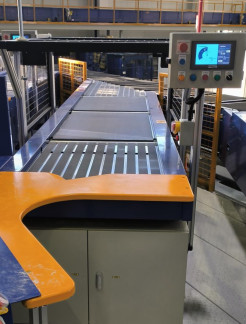

Общий вид весов представлен на рисунке 1.
На шкафу управления наносится маркировочная табличка, разрушаемая при удалении, содержащая следующую информацию:
- условное обозначение весов;
- наименование и адрес предприятия-изготовителя;
- серийный номер;
- дата производства;
- значение максимальной нагрузки (Мах);
- значение минимальной нагрузки (Min);
- значение действительной цены деления шкалы (d);
- значение поверочного интервала (e);
- диапазон рабочих температур.
Серийный номер, идентифицирующий каждый экземпляр весов, наносится на маркировочную табличку методом тиснения в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита.
В целях предотвращения несанкционированного вмешательства проводится пломбирование корпуса котроллера весов в виде разрушаемой наклейки при ее удалении. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки корпуса контроллера от несанкционированного доступа
Нанесения знака поверки на средство измерений не предусмотрено.
Программное обеспечение (Далее по тексту - ПО) весов является встроенным. ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной на плате аналого-цифрового преобразователя (АЦП) и загружается на заводе-изготовителе с использованием специального оборудования.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Кроме того, доступ к изменению метрологически значимых параметров весов осуществляется только в сервисном режиме работе весов, вход в который защищен административным паролем и невозможен без применения специального оборудования.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Нормирование метрологических характеристик производится с учетом применения ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1 .
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | V1^* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| * - где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Мах), г | 30000 |
| Минимальная нагрузка (Min), г | 200 |
| Значение поверочного интервала (е), г | 10 |
| Действительная цена деления шкалы (d), г | 10 |
| Пределы допускаемой абсолютной погрешности измерений массы, г | ±30 |
| Число поверочных интервалов (n) | 3000 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Номинальная скорость движения конвейерной ленты, м/мин | от 60 до 75 |
| Габаритные размеры, мм, не более: - длина | 1200 |
| - ширина | 906 |
| - высота | 830 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
| Средняя наработка на отказ, ч, не более | 24000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы динамические DTC-100 | -1) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Порядок работы оборудования» документа «Руководство по эксплуатации».
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация изготовителя Wayzim Technology Co., Ltd., Китай.
