| Номер в госреестре | 89229-23 |
| Наименование СИ | Модули весовые дискретного действия для многокомпонентного дозирования |
| Обозначение типа СИ | ММД |
| Изготовитель | Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 06.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули весовые дискретного действия для многокомпонентного дозирования ММД (далее по тексту - модули) предназначены для весового автоматического дискретного многокомпонентного дозирования сыпучих веществ и материалов.
Принцип действия модулей основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, с последующей математической обработкой сигнала в преобразователе весовом, а также отображения результатов измерений в визуальной форме на дисплее преобразователя весового и/или на панели оператора централизованной системы управления технологической линии.
Конструктивно модули состоят из расходных бункеров, автоматических питателей, взвешивающего узла и шкафа управления.
Взвешивающий узел представляет собой бункер весовой, опирающийся на тензорезисторные датчики при помощи подвески к опорной раме модулей.
В качестве датчиков тензорезисторных в модулях используются:
- датчики весоизмерительные тензорезисторные Bend Beam, модификации L6T (регистрационный номер в ФИФОЕИ 55198-19);
- датчики весоизмерительные тензорезисторные Z6, модификации Z6C3 (регистрационный номер в ФИФОЕИ 15400-13).
Шкаф управления размещается на корпусе модулей и состоит из:
- преобразователя весового WL-200, производства ООО «Токвес», Россия с устройством отображения результатов измерений;
- контроллера, обеспечивающего управление работой автоматических питателей и взвешивающего узла;
- набора электронных устройств, обеспечивающих контроль нижнего уровня дозируемого материала в бункерах, проведение самотестирования (диагностики) основных узлов модуля и передачи информации об ошибках в централизованную систему управления технологической линии.
Модули выпускаются в 5-ти модификациях, отличающихся метрологическими характеристиками, количеством расходных бункеров и габаритными размерами.
Обозначение модулей имеет следующий вид: ММД ХХ-YY, где:
ММД - обозначение типа модулей;
XX - наибольший предел дозирования (30, 50, 100, 10/100, 300), кг;
YY - количество расходных бункеров (от 6 до 16), шт.

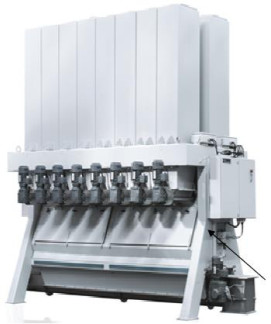

Общий вид модулей и место размещения маркировочной таблички представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом механического клеймения согласно рисунку 2. Общий вид преобразователя весового WL-200 представлен на рисунке 3.
+
I ТЕХНЭКС
ООО «МК «ТЕХНЭКС» проспект Космонавтов,
II Б, литер Д,
620017, Екатеринбург, Россия
www.technex.ru
Модуль многокомпонентного дозирования
Место нанесения заводского номера
Модель
Заводской № <-
Месяц / Год Масса, кг
ТУ 28.93.13.003-14497576-2017
ЕН[
+
_J
Рисунок 2 - Пример маркировочной таблички с указанием места нанесения заводского номера
Нанесение знака поверки и пломбы от несанкционированного доступа на средство измерений не предусмотрено.
Модули работают под управлением программной среды автоматизированной системы управления технологическим процессом. Обработку сигналов с тензорезисторных датчиков обеспечивает внутреннее программное обеспечение (далее по тексту - ПО) преобразователя весового. Преобразователь весовой передает измеренные значения с тензорезисторных датчиков на контроллер управления по стандартизированному интерфейсу (Profibus DP). Управление процессом дозирования обеспечивает контроллер управления.
После включения преобразователя весового отображается модель прибора, затем версия ПО, после чего дисплей автоматически переходит в режим взвешивания. Основные функции ПО преобразователя весового: обработка сигнала тензорезисторного датчика и передача данных в систему управления процессом дозирования.
ПО преобразователя весового является внутреннем метрологические значимым, загружается на заводе-изготовителе с использованием специального оборудования и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные метрологически значимого | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MMD_7_0 |
| Номер версии (идентификационный номер) ПО | не ниже 7.х.х* |
| Цифровой идентификатор ПО | - |
| *- где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| ММД 30 | ММД 50 | ММД 100 | ММД 10/100 | ММД 300 | |
| Наибольший предел (Мах), кг | 30 | 50 | 100 | 10/100 | 300 |
| Наименьший предел (Min), кг | 0,1 | 0,3 | 5,0 | 0,1/5,0 | 10 |
| Номинальная минимальная доза (Minfin), кг | 0,335 | 2,650 | 6,650 | 0,044/6,650 | 10 |
| Цена деления шкалы (d), кг | 0,005 | 0,02 | 0,2 | 0,02/0,2 | 0,2 |
Таблица 3 - Метрологические характеристики
| Значение массы дозы, F | Пределы максимально допустимого отклонения каждой дозы от среднего значения (MPD), для массы дозы | Пределы максимально допускаемой погрешности заданного значения массы дозы (MPSE) при первичной и периодической поверке | |
| При первичной поверке | При эксплуатации | ||
| от MinfiH до 50 г включ. | ±3,6 % | ±4,5 % | ±1,125 % |
| св. 50 г до 100 г включ. | ±1,8 г | ±2,75 г | ±0,6875 г |
| св. 100 г до 200 г включ. | ±1,8 % | ±2,75 % | ±0,6875 % |
| св. 200 г до 300 г включ. | ±3,6 г | ±4,5 г | ±1,125 г |
| св. 300 г до 500 г включ. | ±1,2 % | ±1,5 % | ±0,375 % |
| св. 500 г до 1000 г включ. | ±6 г | ±7,5 г | ±1,875 г |
| св. 1000 г до 10000 г включ. | ±0,6 % | ±0,75 % | ±0,1875 % |
| св. 10000 г до 15000 г включ. | ±60 г | ±75 г | ±18,75 г |
| св. 15000 г до Max включ. | ±0,4 % | ±0,5 % | ±0,125 % |
| Наименование характеристики | Значение | ||||
| ММД 30 | ММД 50 | ММД 100 | ММД 10/100 | ММД 300 | |
| Количество расходных бункеров, не более | 12 | 16 | 12 | 8 | 6 |
| Г абаритные размеры модулей, мм, не более: - длина - ширина - высота | 4000 4000 5000 | 5000 3000 5000 | 4000 4000 5000 | 4000 4000 5100 | 3000 2200 3500 |
| Параметры электрического питания: - напряжение переменного тока, В - частота напряжения переменного тока, Гц | 400 ± 20 50 ± 1 | ||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С: | от +5 до +35 | ||||
| Вероятность безотказной работы за 1000 ч | 0,94 | ||||
| Средний срок службы, лет | 10 | ||||
наносится на титульный лист руководства по эксплуатации методом типографской печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль весовой дискретного действия для многокомпонентного дозирования ММД | - | 1 шт. |
| Руководство по эксплуатации | ММДК30.12.01-00.00.00 РЭ; ММД50.6Л.04-00.00.00 РЭ; ММДЛ50.00.04-00.00.00 РЭ; ММДК100.12.01-00.00.00 РЭ; ММД10.100.8.01-00.00.00 РЭ; ММД300.6Л.05-00.00.00 РЭ | 1 экз. |
приведены в разделе 2 «ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ» руководств по эксплуатации: Модуль многокомпонентного дозирования ММД 30-12. Руководство по эксплуатации ММДК30.12.01-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 50-6. Руководство по эксплуатации ММД50.6Л.04-00.00.00 РЭ; Модули многокомпонентного дозирования ММД 50-8, ММД 50-12, ММД 50-16. Руководство по эксплуатации ММДЛ50.00.04-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 100-12. Руководство по эксплуатации ММДК100.12.01-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 10/100-8. Руководство по эксплуатации ММД10.100.8.01-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 300-6. Руководство по эксплуатации ММД300.6Л.05-00.00.00 РЭ.
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.93.13.003-14497576-2017 «Модули весовые дискретного действия для многокомпонентного дозирования. Технические условия».
